Test pomeru otáčok

Weshine® vynašiel tester pomeru otáčok pre test pomeru otáčok s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o teste pomeru otáčok pre test pomeru otáčok od Weshine!

Odoslať dopyt Stiahnuť PDF

Popis produktu

Weshine

Transformačný pomer transformátora sa rovná počtu závitov primárneho vinutia vydelenému počtom závitov sekundárneho vinutia. Transformátorový pomer poskytuje požadovaný výkon transformátora a zodpovedajúce napätie požadované sekundárnym vinutím.

Ak sa požaduje, aby sekundárne napätie bolo nižšie ako primárne napätie - znižovací transformátor - sekundárne vinutie by malo mať menej závitov ako primárne a naopak pre znižovací transformátor; keď pomer transformátora znižuje napätie, zvyšuje prúd a naopak. Preto pomer napätia a prúdu ideálneho transformátora priamo súvisí s transformačným pomerom.

Bohužiaľ transformátory nie sú dokonalé, v skutočnom transformátore sa pomery napätia alebo prúdu nemusia zhodovať s fyzikálnymi pomermi transformátora v dôsledku rôznych elektrických strát, ako napríklad v železnom jadre transformátora (straty hysteréziou a vírivými prúdmi) a medi. straty (v dôsledku odporu primárneho a sekundárneho vinutia); preto sa výrobcovia snažia navrhovať transformátory tak, aby minimalizovali tieto straty pre maximálnu účinnosť pri plnom zaťažení, konverziu výkonu nad 95%, čím poskytujú rozdiel nie väčší ako 5% od pomeru napätia transformátora/pomeru otočenia.

Weshine vynašielTest pomeru otáčok, alebo TTR test, preTest pomeru otáčoka potvrdzuje, že transformátor má správny pomer primárnych závitov k sekundárnym závitom. Správne použitie tohto testu môže pomôcť identifikovať výkon prepínača odbočiek, skratované otáčky, otvorené vinutia, nesprávne zapojenia vinutia a iné chyby vo vnútri transformátorov. Rad testerov TTR od Weshine je odolný, aby odolal drsným podmienkam, v ktorých sa testujú niektoré transformátory. Tento rad obsahuje rôzne funkcie na zjednodušenie a zrýchlenie testovania, ako aj 3-fázové testery TTR a testery PT a CT TTR.

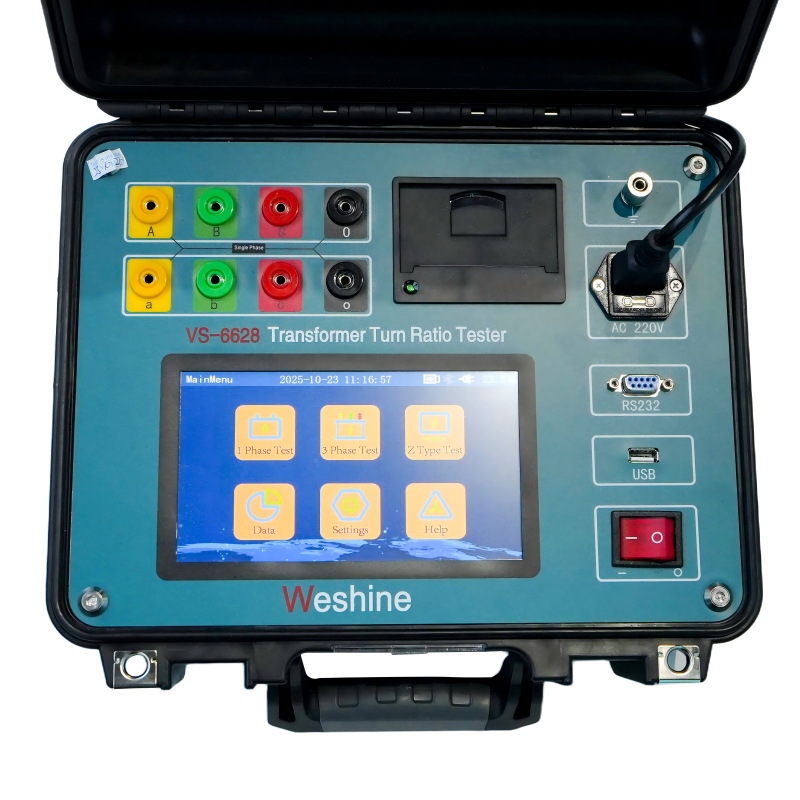

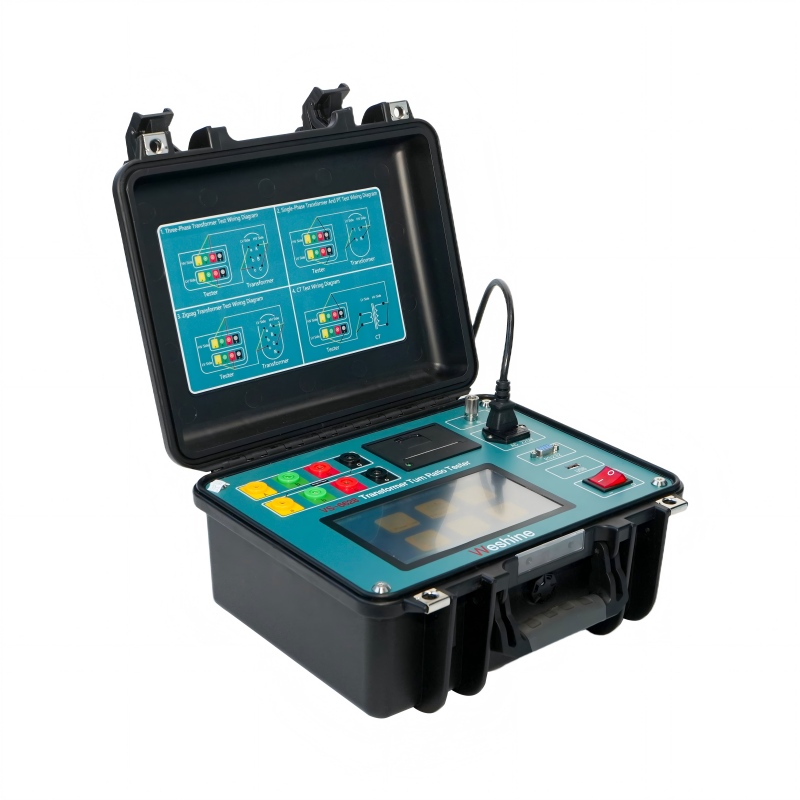

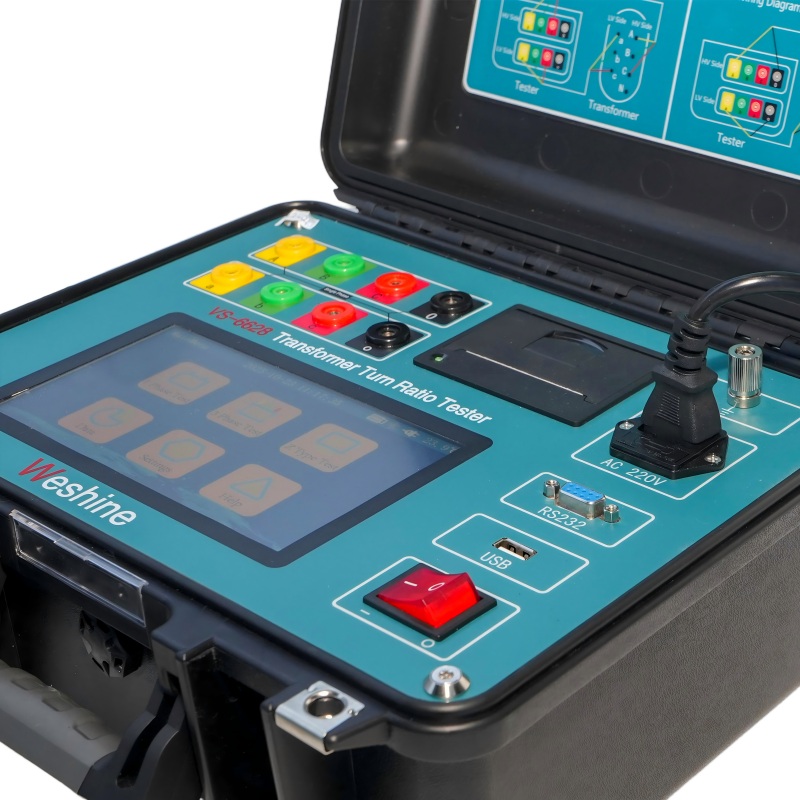

Séria VS-6628 je trojfázováTest pomeru otáčoksúpravy sú určené na meranie pomeru závitov výkonových, prístrojových a distribučných transformátorov v rozvodni alebo vo výrobnom prostredí. Robustný a robustný dizajn robí tieto nástroje vhodné na použitie v rôznych drsných prostrediach. Naše elektródy sú špeciálne navrhnuté tak, aby poskytovali potrebnú flexibilitu v chladnom počasí.

Keďže však transformátory počas svojej životnosti podliehajú rôznym namáhaniam a zmenám, elektrickým aj mechanickým, pred uvedením transformátora do prevádzky a počas rôznych plánov údržby je potrebné skontrolovať správny pomer závitov transformátora, tu jePomerový tester otáčaniaPreto sú otáčkové pomery merané pomocou rôznychTest pomeru otáčoksúpravy (zariadenia TTR) zahŕňajú straty, ktoré sa zvyčajne vyskytujú v transformátoroch, čo vedie k pomerom závitov, ktoré sa líšia od fyzického počtu závitov, ale odrážajú skutočné pomery napätia očakávané výrobcami a používateľmi alebo pomer skutočného transformátora.

Weshine

INFORMÁCIE O PRODUKTE
Meno Produktu	TESTER POMERU OTÁČOK PRE Test pomeru otáčok
Číslo modelu	VS-6628	Testovací rozsah	0,9 ~ 10 000
Presnosť	0,2 %	Certifikáty	CE; EMC; LVD; ISO;
Typická aplikácia	Testuje pomer závitov, fázový posun a polaritu.
Pomôcky pri identifikácii
Rozmery	345 x 295 x 175 mm	Hmotnosť	5 kg

Výbery

Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti spoločnosť Weshine vynašla rôzne testery pomeru otáčokTest pomeru otáčokako je uvedené vo formulári:

INFORMÁCIE O OBJEDNÁVKE PRE TESTOVAČ ZÁŤAČKOVÉHO POMERU PRE Test pomeru zákrut
Cat. Nie	Testovací rozsah	Presnosť	Rozhodnutie	Rozmery (mm)	Hmotnosť (kg)
VS-6628	0,9 až 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 až 10 000	0,1 % (0,9 až 500) 0,2 % (500 až 3 000) 0,3 % (3 000 až 10 000)	0,9 ï½9,9999 ï¼0,0001 ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1 000 ï½ 9999,9 ï¼ 0,1 ï¼ 10 000 a viac ¼¼	325 x 225 x 125	3.8
VS-6630	0,9 až 10 000	0,1 % (0,9 až 2000) 0,3 % (2 000 až 10 000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 až 10 000	0,1 % (0,8 až 3 000) 0,2 % (3 000 až 10 000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 až 10 000	0,1 % (0,9 až 500) 0,2 % (500 až 3 000) 0,3 % (3 000 až 10 000)	0,9 ï½9,9999 ï¼0,0001 ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1 000 ï½ 9999,9 ï¼ 0,1 ï¼ 10 000 a viac ¼¼	246 x 156 x 62	1.7

Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.

Certifikáty kvality

Vždy veríme, že všetok úspech našej spoločnosti priamo súvisí s kvalitou produktov, ktoré poskytujeme. Otočí pomerový tester preTest pomeru otáčokspĺňajú najvyššie požiadavky na kvalitu špecifikované v smerniciach ISO9001, ISO14000:14001 a náš prísny systém kontroly kvality.
