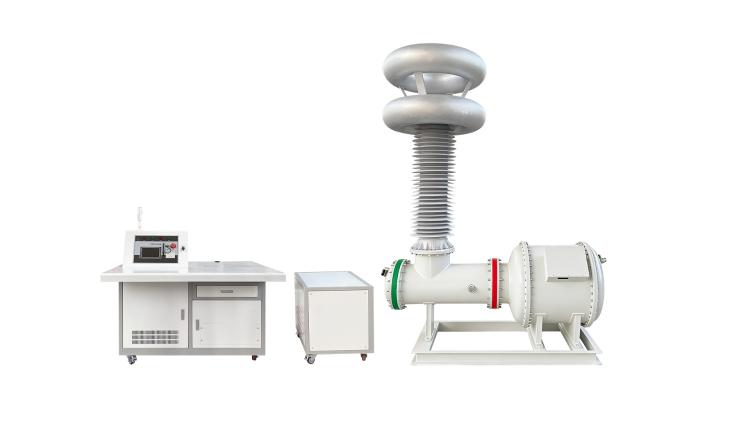

Systém testovania odolnosti striedavého napätia bez čiastočného vybitia

Využitím pokročilej technológie transformátora izolovaného plynom SF6 poskytuje systém testovania odolnosti striedavého napätia bez čiastočného vybitia stabilný výstup 250 kV s celkovou úrovňou čiastočného vybitia ≤ 5 pC. Vďaka inteligentnému automatickému riadeniu, kompenzácii jalového výkonu, prevádzke s nízkou hlučnosťou a komplexným ochranným funkciám je ideálny pre energetické spoločnosti, priemyselné podniky, univerzity, výskumné ústavy a vysokonapäťové laboratóriá.

Keďže energetický priemysel neustále zvyšuje štandardy pre kontrolu izolácie a detekciu mikročiastočných výbojov, táto testovacia jednotka je vyvinutá tak, aby zodpovedala týmto požiadavkám trhu. Na rozdiel od bežných testovacích transformátorov naplnených olejom izolácia SF6 odstraňuje riziká úniku oleja a znečistenia a zároveň znižuje celkovú hmotnosť zariadenia o 20 % až 60 % pre jednoduchšiu prepravu a umiestnenie.

Všetky tieto spoľahlivé výkony sú podporované profesionálnou výrobnou silou.Weshine® je moderná továreň na špičkové technológie špecializujúca sa na výskum a vývoj, výrobu, predaj a servis zariadení na automatizáciu energetických systémov a testovacích prístrojov. Produkty sa predávajú po celom svete a získali pozitívnu spätnú väzbu od mnohých zákazníkov.

Výkon

Systém testovania odolnosti striedavého napätia bez čiastočného vybitia využíva transformátory izolované plynom SF6 na udržanie stabilného výkonu 250 kV, čím sa obmedzuje čiastočné vybitie celej sady na ≤ 5 pC. Inteligentné automatické riadenie, kompenzácia jalového výkonu, nízka hlučnosť a viacvrstvová bezpečnostná ochrana z neho robia praktickú voľbu pre elektrárne, priemyselných klientov, univerzity a výskumné laboratóriá.

Index čiastočného vybitia celého stroja dosahuje hodnotu ≤ 5 pC a vstavaný transformátor SF6 generuje iba čiastočný výboj ≤ 3 pC pri menovitom napätí. Vďaka takémuto vynikajúcemu izolačnému výkonu je ideálny pre kontrolu čiastočného vybitia, preberacie kontroly vo výrobe, overovanie izolácie a rôzne výskumné úlohy vysokého napätia.

Štruktúra

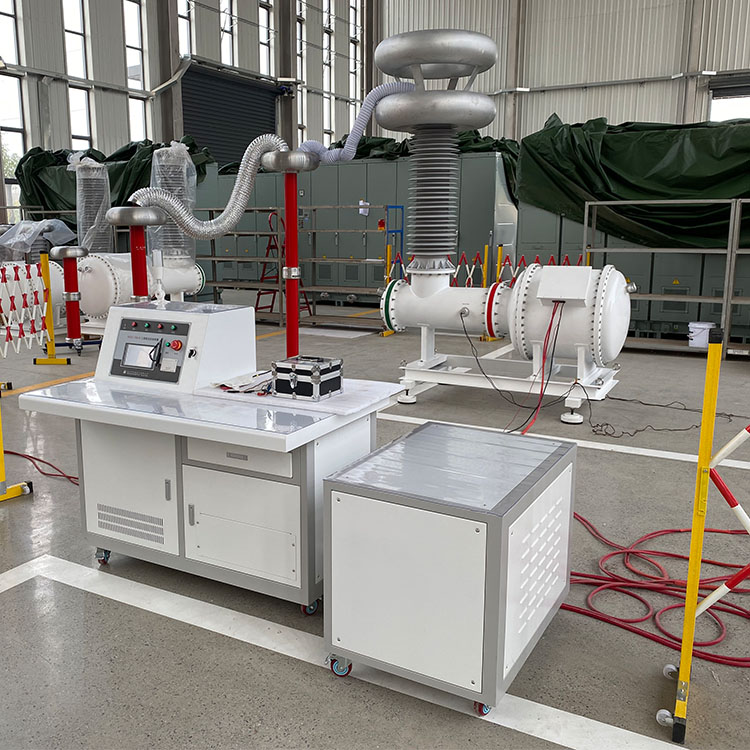

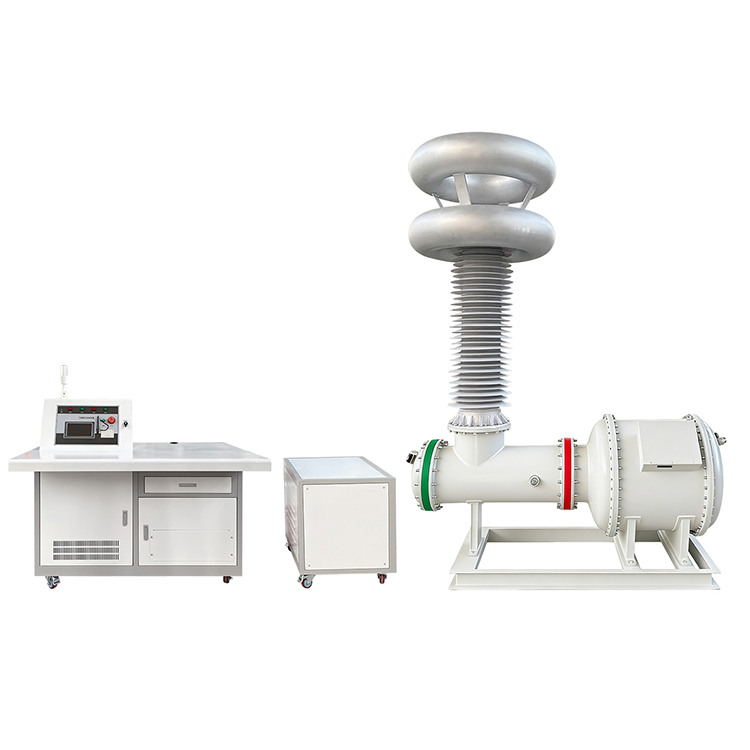

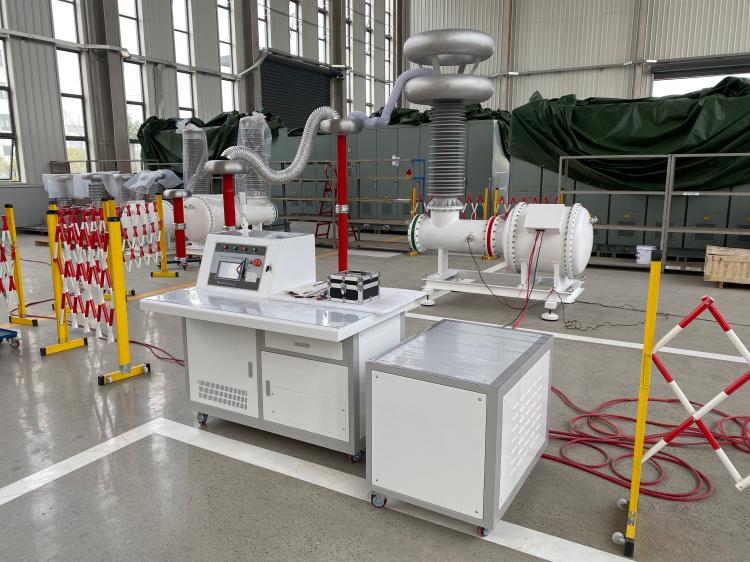

Kompletný balík obsahuje testovací transformátor izolovaný SF6, väzbový kondenzátor, vysokonapäťovú tlmivku obmedzujúcu prúd, nízkonapäťovú kompenzačnú tlmivku, izolačný transformátor a plne automatickú riadiacu skriňu. Technológia kompenzácie nízkeho napätia znižuje spotrebu vstupnej energie až o 60 %, čo výrazne zvyšuje účinnosť testu a znižuje požiadavky na napájanie.

Kontrola

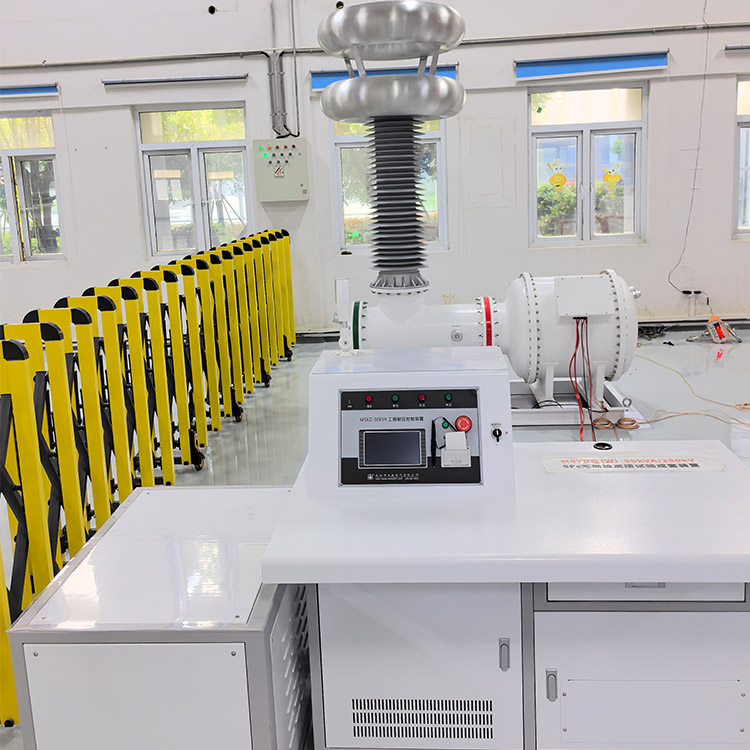

Systém testovania odolnosti striedavého napätia bez čiastočného vybitia je vybavený 7-palcovou farebnou dotykovou ovládacou jednotkou, ktorá podporuje automatické aj manuálne prevádzkové režimy. Operátori môžu voľne nastaviť päť samostatných napäťových segmentov, upraviť rýchlosť zosilnenia a čas podržania. Automatické funkcie pokrývajú zdvíhanie napätia, prepínanie kompenzácie, časovanie, uvoľnenie tlaku po testovaní, ukladanie dát, vyhľadávanie záznamov a tlač správ o teste.

Bezpečnosť

Aby bola zaručená stabilná a bezpečná prevádzka, zariadenie vydáva plynulé sínusové napätie so skreslením tvaru vlny pod 5 % a prevádzkovým hlukom pod 65 dB. Mechanizmy prepäťovej a nadprúdovej ochrany sú plne vybavené. Jeho modulárny rámec podporuje neskoršie upgrady, rozšíriteľné na testovanie ultra vysokým napätím až do 1200 kV.

Vlastnosti

1、Technológia transformátora s plynovou izoláciou SF6

2、 Bezolejový dizajn bez kontaminácie životného prostredia

3、Úroveň čiastočného vybitia úplného systému ≤5pC

4、 Úroveň čiastočného vybitia transformátora ≤ 3 pC

5, Menovité výstupné napätie do 250 kV

6, Menovitá kapacita 50 kVA

7、Kompenzácia jalového výkonu znižuje vstupný prúd až o 60%

8、Automatické a manuálne testovacie režimy

9、Päťstupňové programovateľné nastavenie napätia a časovania

10、Nastaviteľná rýchlosť rampy napätia

11、Inteligentná regulácia napätia a prepínanie kompenzácie

12、Ukladanie historických údajov a tlač správ

13、Stabilný sínusový výstup so skreslením ≤5%

14、Nízka prevádzková hlučnosť ≤65dB

15、 Ochrana proti prepätiu vysokého napätia

16, nadprúdová ochrana proti chvostovému prúdu

17、Vhodné na testovanie čiastočného vybitia a odolnosti voči striedavému napätiu

Aplikácie

1, Testovanie výdržného napätia transformátora

2, GIS test čiastočného vybitia

3, Testovanie izolácie rozvádzača

4 、 Testovanie vysokonapäťových káblov

5, Testovanie puzdier

6、 Testovanie izolátorov

7、Továrenské akceptačné testovanie (FAT)

8, vysokonapäťové laboratórne testovanie

9、 Testovanie typu elektrického zariadenia

10, Programy preventívnej údržby

Výhody Weshine

Weshine Electric je profesionálny výrobca vysokonapäťových testovacích zariadení a systémov na meranie čiastočných výbojov. Naše systémy na testovanie odolnosti striedavého napätia bez čiastočného vybitia série VS-W kombinujú pokročilú technológiu izolácie SF6, ultranízky výkon pri čiastočnom vybití, inteligentnú automatizáciu a spoľahlivú bezpečnostnú ochranu. Riešenia Weshine, navrhnuté pre náročné laboratórne a terénne aplikácie, pomáhajú zákazníkom zlepšiť presnosť testovania, zabezpečiť súlad s predpismi a zvýšiť dlhodobú spoľahlivosť zariadení.
