100kV testovací systém AC Hipot bez čiastočného vybitia

Testovací systém 100 kV s čiastočným vybíjaním AC Hipot je profesionálne vysokonapäťové testovacie riešenie vyvinuté na testy odolnosti voči striedavému napätiu a detekciu čiastočného vybitia transformátorov, rozvádzačov, izolátorov, káblov, priechodiek, zariadení GIS a iných elektrických zariadení.

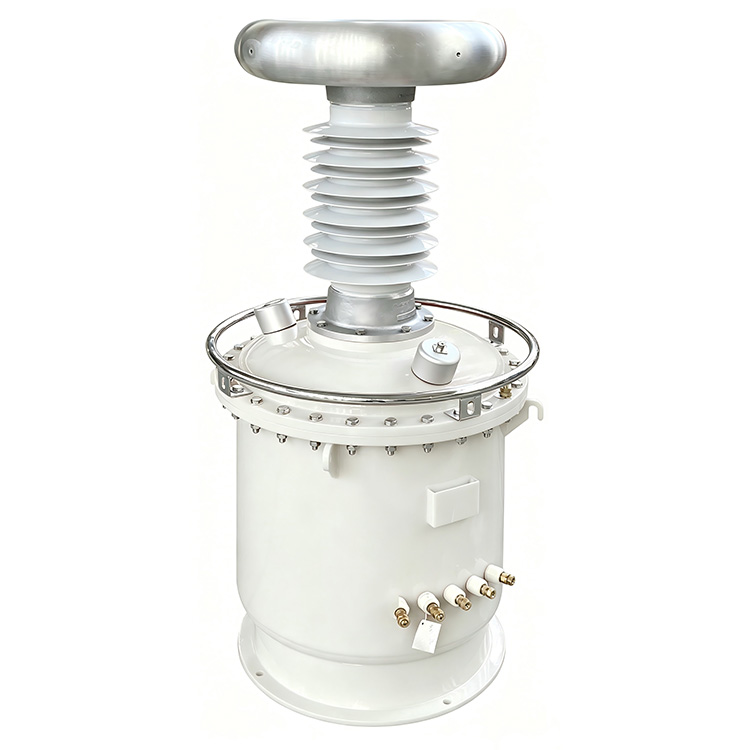

Systém využíva skúšobný transformátor s plynovou izoláciou SF6 namiesto tradičnej konštrukcie ponorenej do oleja, čím sa eliminuje riziko kontaminácie oleja a zároveň sa výrazne znižuje hmotnosť zariadenia o 20 až 60 %. Tento transformátor sa môže pochváliť vynikajúcou izoláciou a ultra nízkym čiastočným výbojom, ktorý dosahuje úroveň PD ≤ 3 pC. Celý systém udržiava celkové čiastočné vybitie nie vyššie ako 5 pC pri prevádzke pri menovitom napätí.

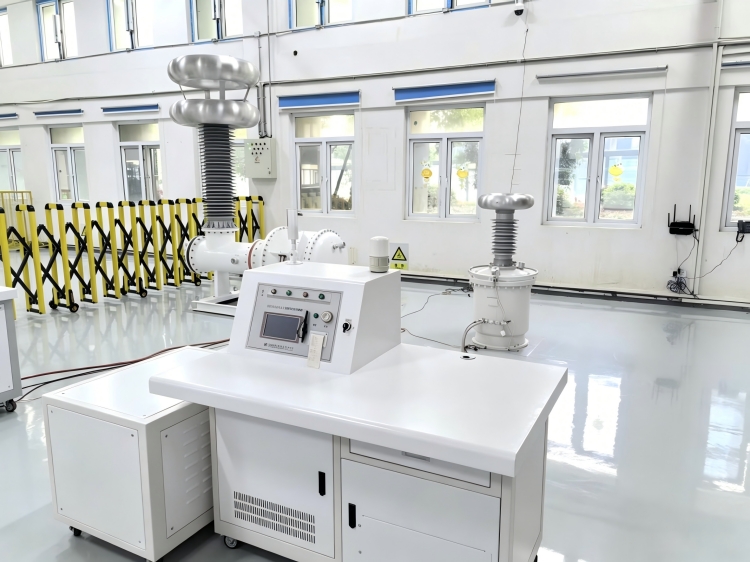

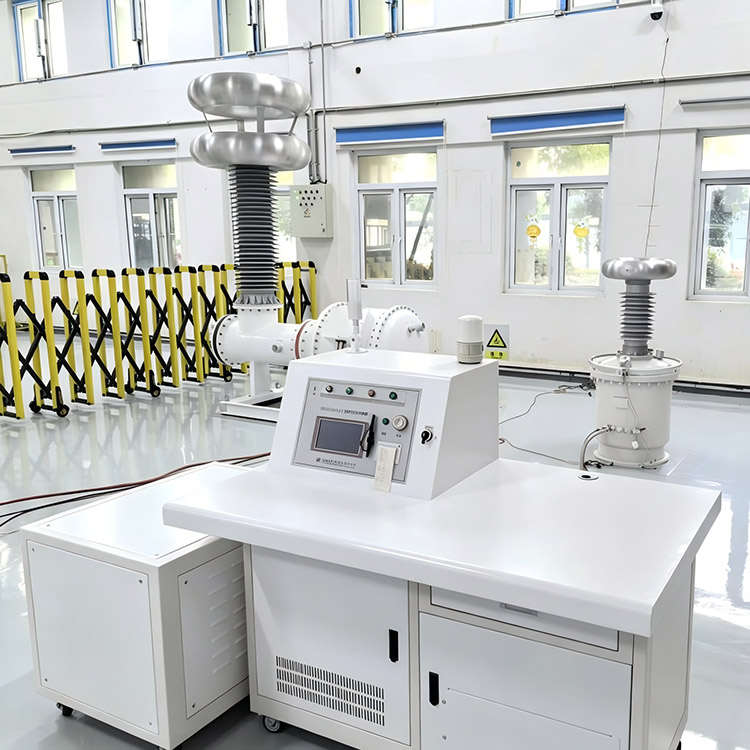

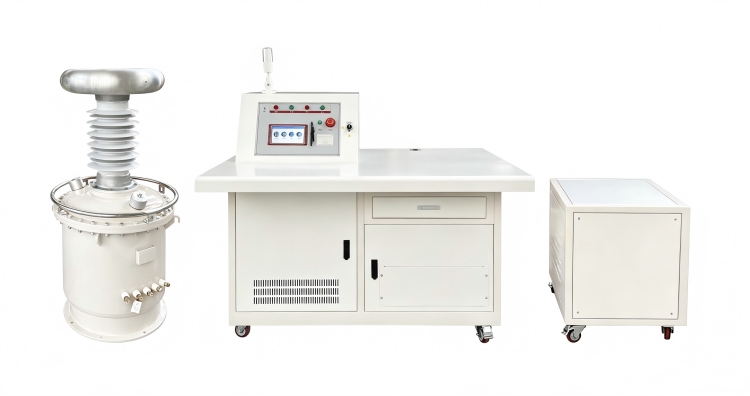

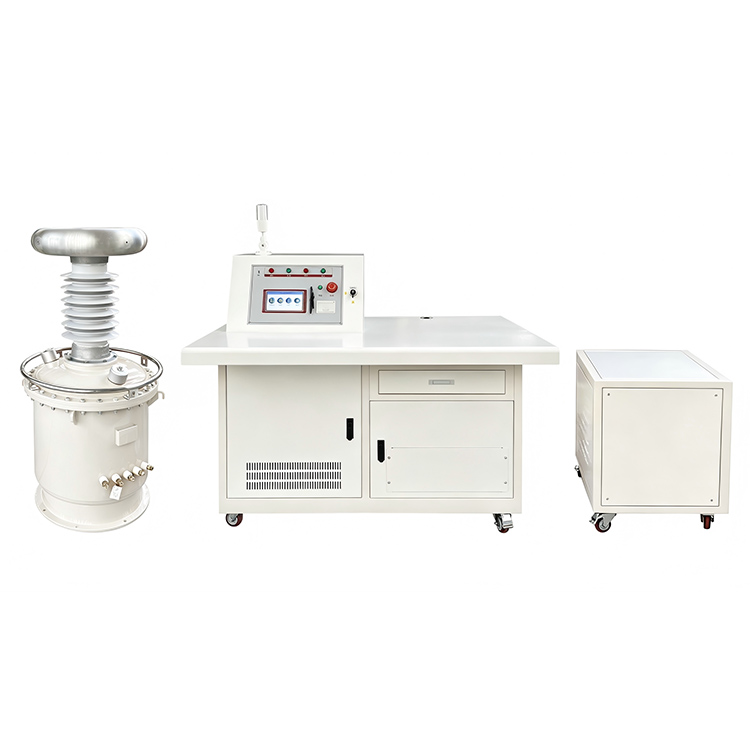

Tento kompletný integrovaný testovací systém je zostavený s vysokonapäťovým testovacím transformátorom, väzbovým kondenzátorom, vysokonapäťovou tlmivkou obmedzujúcou prúd, nízkonapäťovou kompenzačnou tlmivkou, izolačným transformátorom, automatickou prevádzkovou konzolou, ako aj kompenzačnou skriňou. Jeho vstavaná štruktúra kompenzácie nízkeho napätia môže efektívne znížiť spotrebu vstupného prúdu maximálne o 60 %, čo pomáha zvýšiť energetickú účinnosť a znížiť denné prevádzkové náklady.

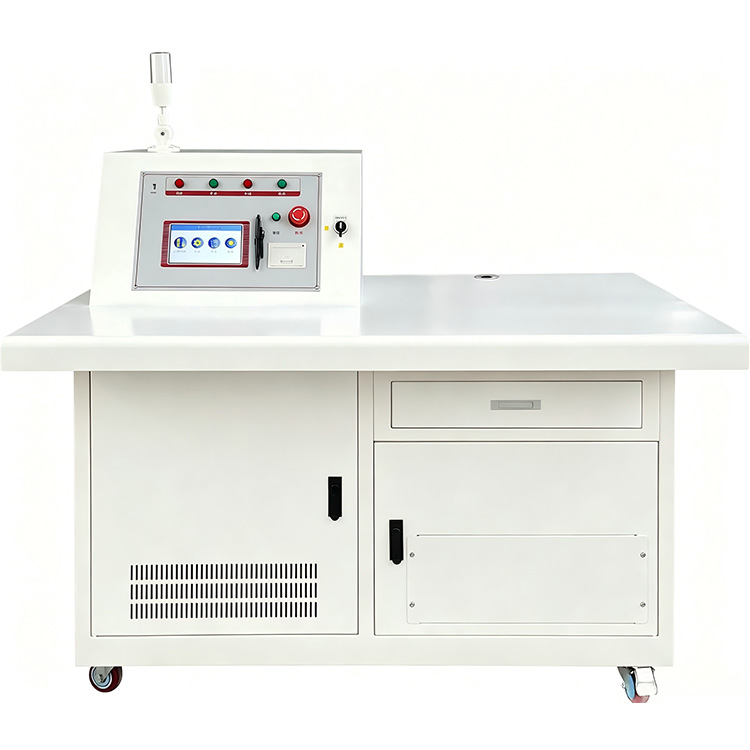

Systém je vybavený 7-palcovou farebnou dotykovou ovládacou konzolou a podporuje automatické aj manuálne testovacie režimy. Používatelia môžu nezávisle konfigurovať až päť napäťových stupňov, rýchlosti napäťovej rampy a vydržať trvanie testu. Automatické testovacie funkcie zahŕňajú zvyšovanie napätia, prepínanie kompenzácie, časovanie, znižovanie napätia, ukladanie údajov a tlač správ, čím sa výrazne zlepšuje účinnosť a opakovateľnosť testovania.

Systém, navrhnutý pre vysokonapäťové laboratóriá a aplikácie na testovanie v teréne, poskytuje stabilný sínusový výstup so skreslením tvaru vlny menším ako 5 %, nízky prevádzkový hluk a spoľahlivú ochranu proti prepätiu a nadprúdu. Škálovateľný dizajn umožňuje podobným systémom v rámci produktovej série dosiahnuť menovité napätie až 1200 kV pre aplikácie testovania ultravysokého napätia.

Sprievodca produktom

Ako systém funguje

Testovací systém 100 kV s čiastočným vybíjaním AC Hipot generuje stabilný vysokonapäťový výstup výkonovej frekvencie prostredníctvom testovacieho transformátora izolovaného SF6. Počas testovania väzbový kondenzátor a merací obvod nepretržite monitorujú aktivitu čiastočného vybitia, zatiaľ čo automatický riadiaci systém riadi procesy stupňovania, udržiavania a znižovania napätia.

Nízkonapäťová kompenzačná tlmivka pracuje na znížení potrebného vstupného prúdu, čo prináša lepšiu energetickú účinnosť a odľahčuje záťaž pripojeného zdroja. Celý systém je schopný vykonávať testovanie odolnosti voči napätiu a meranie čiastočného výboja súčasne, takže používatelia môžu vykonať dôkladné vyhodnotenie izolačného výkonu všetkých druhov vysokonapäťových zariadení.

Vlastnosti

1、Konštrukcia transformátora s plynovou izoláciou SF6 bez kontaminácie olejom

2、Celková úroveň čiastočného vybitia ≤5 pC

3、Úroveň čiastočného vybitia transformátora ≤3pC

4, Menovité výstupné napätie do 100 kV

5、Kompenzácia jalového výkonu znižuje prúd zdroja až o 60%

6、Automatické a manuálne testovacie režimy

7、Päťstupňové programovateľné nastavenie napätia a časovania

8、Nastaviteľná rýchlosť rampy napätia od 0,5 kV/s do 2,5 kV/s

9、Automatické prepínanie kompenzácie a regulácia napätia

10、Ukladanie historických údajov a funkcie tlače

11, Vysoko presné meranie napätia

12、Stabilný sínusový výstup so skreslením ≤5%

13、 Prevádzka s nízkou hlučnosťou ≤ 65 dB

14、Komplexná prepäťová a nadprúdová ochrana

15、Vhodné na testovanie čiastočného vybitia a odolnosti voči striedavému napätiu

Aplikačné polia

1, Energetické spoločnosti

Používa sa na rutinné testovanie izolácie a hodnotenie čiastočných výbojov transformátorov, rozvádzačov, GIS zariadení, káblov a zariadení rozvodní.

2, vysokonapäťové laboratóriá

Vhodné na typové testovanie, testovanie v továrni a výskumné projekty vyžadujúce ultranízky výkon pri čiastočnom vybití.

3, Výrobcovia transformátorov

Používa sa na kontrolu kvality, overenie izolácie a záverečné továrenské testovanie výkonových a distribučných transformátorov.

4, univerzity a výskumné ústavy

Podporuje vysokonapäťové inžinierske vzdelávanie, výskum izolácie a pokročilé projekty elektrického testovania.

5, Priemyselné a ťažobné podniky

Poskytuje preventívne testovanie údržby a hodnotenie izolačného stavu kritických elektrických zariadení.

Typické testovacie položky

1, Testovanie výdržného napätia transformátora

2, GIS test čiastočného vybitia

3 、 Testovanie vysokonapäťového rozvádzača

4、 Testovanie izolácie napájacieho kábla

5、 Testovanie izolátorov a puzdier

6、 Testovanie akceptácie elektrického zariadenia v továrni

7, Laboratórny výskum vysokého napätia

8、Programy preventívnej údržby

Výhody Weshine

Weshine Electric sa zameriava na vývoj a výrobu vysokonapäťových testovacích zariadení, ako aj systémov na meranie čiastočných výbojov. Naše testovacie jednotky na striedavé napätie s plynovou izoláciou SF6 sa vyznačujú extrémne nízkym výstupom čiastočného vybitia, inteligentnou automatickou prevádzkou, technológiou kompenzácie úspory energie a spoľahlivými bezpečnostnými ochrannými modulmi. Všetky riešenia od Weshine, skonštruované tak, aby zvládli náročné testovacie úlohy v laboratóriách aj v pracovnom prostredí na mieste, pomáhajú klientom vykonávať presné kontroly izolačného výkonu, spĺňať príslušné priemyselné normy a udržiavať stabilnú dlhodobú prevádzku ich vysokonapäťových zariadení.

Náš 100kV testovací systém AC Hipot bez čiastočného vybitia dokáže plne uspokojiť všetky vaše požiadavky na testovanie vysokonapäťovej izolácie a monitorovanie čiastočného vybitia. Neváhajte a kedykoľvek oslovte náš tím pre prispôsobené riešenia, podrobné technické údaje a konkurenčné ponuky.
