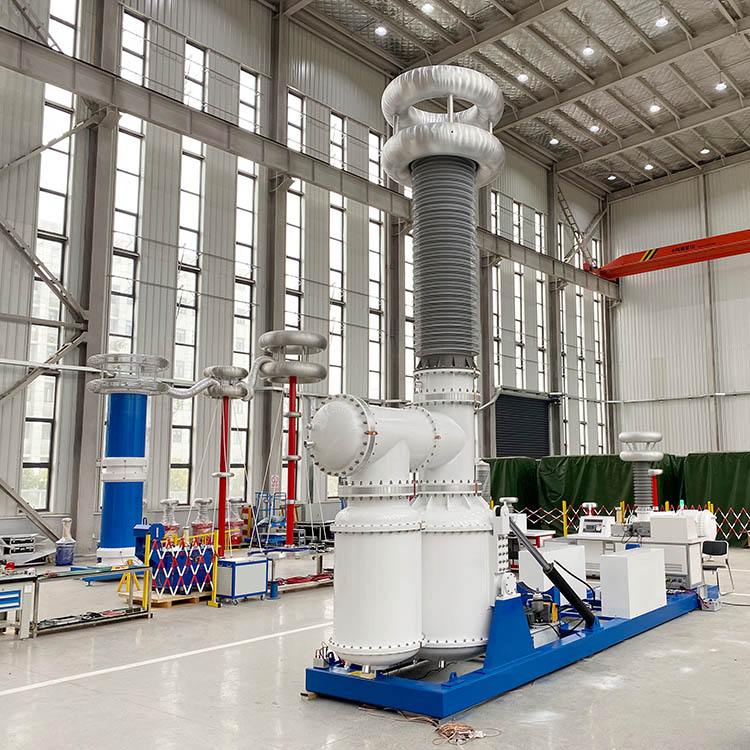

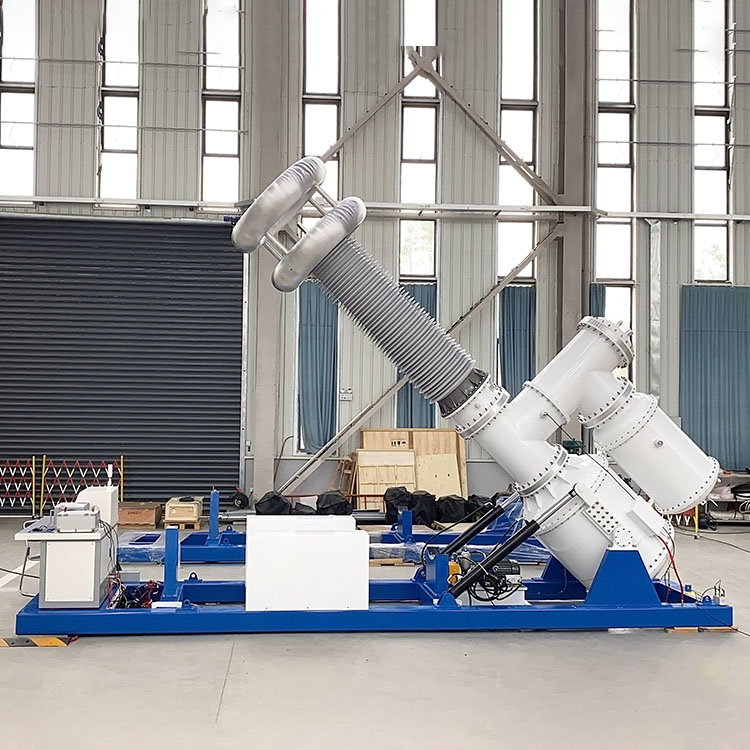

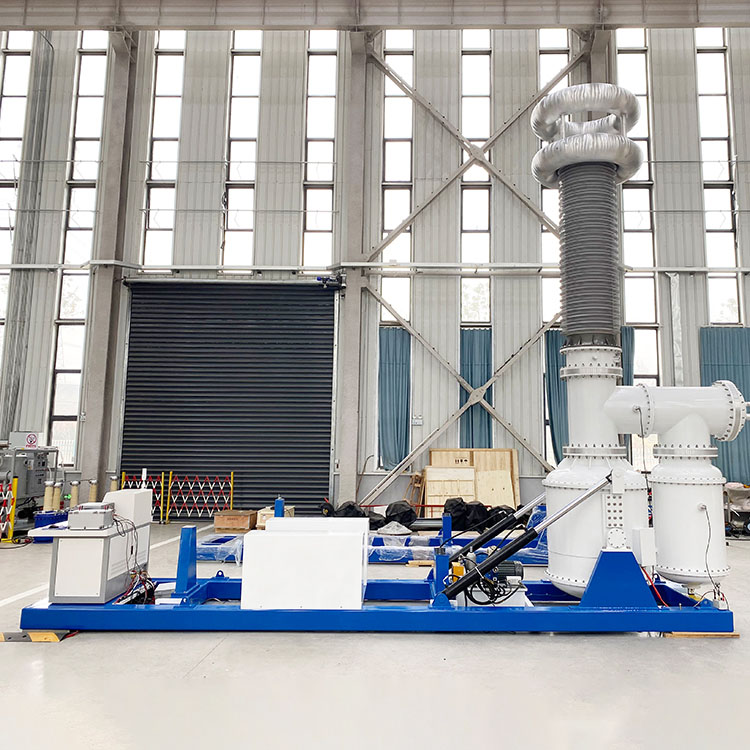

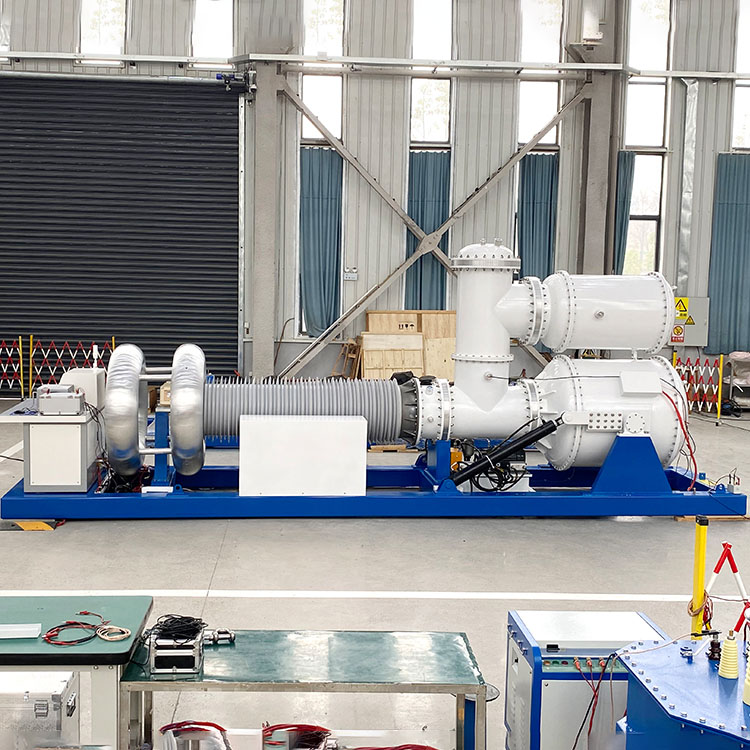

Systém testovania odolnosti striedavého napätia bez PD

Tento systém testovania odolnosti striedavého napätia bez PD spĺňa prísne normy kontroly izolácie a testovania čiastočného vybitia pre všetky typy moderných vysokonapäťových zariadení. Vybavený prémiovými transformátormi izolovanými plynom SF6, eliminuje riziká znečistenia tradičných testovacích transformátorov naplnených olejom pri zachovaní stabilnej izolácie a dlhej životnosti. Mnohí výrobcovia elektrických zariadení posielajú dopyty na nákup, aby získali toto kompletné testovacie zariadenie na kontrolu kvality hromadnej výroby.

Systém testovania odolnosti striedavého napätia bez PD, postavený na súčiastkach jadra s izoláciou SF6, poskytuje stabilné napätie 250 kV a obmedzuje čiastočné vybitie do 5 pC. Je vybavený automatickým inteligentným riadením, viacstupňovou kompenzáciou jalového výkonu, prevádzkou s nízkou hlučnosťou a úplným bezpečnostným blokovaním, čím priťahuje nepretržité hromadné objednávky od energetických spoločností, priemyselných tovární, univerzít a profesionálnych vysokonapäťových laboratórií.

Integrovaná kompletná testovacia platforma

Podporuje testovanie na transformátoroch, GIS rozvádzačoch, silových kábloch, priechodkách, izolátoroch a reaktoroch. Celá jednotka kombinuje vysokonapäťový transformátor, väzobný kondenzátor, delič napätia, tlmivku obmedzujúcu prúd a inteligentnú riadiacu konzolu do stanice typu všetko v jednom, čo pomáha obstarávacím tímom ušetriť náklady na nákup samostatných zariadení.

Pri prevádzke pod menovitým napätím tento systém testovania odolnosti striedavého napätia bez PD udržiava čiastočné vybitie ≤ 5 pC, pričom plne spĺňa akceptačné testy továrne, typovú certifikáciu, rutinné kontroly izolácie a laboratórny výskum vyžadujúci ultra nízke úrovne PD. Jeho skreslenie tvaru vlny je kontrolované pod 2 %, čím sa generujú stabilné, reprodukovateľné testovacie údaje v súlade s medzinárodnými priemyselnými štandardmi.

Efektívna kompenzácia jalového výkonu

Zabudovaná nízkonapäťová kompenzačná tlmivka znižuje celkovú spotrebu energie a zvyšuje prevádzkovú efektivitu. Viacúrovňové jemné nastavenie jalového výkonu zaisťuje stabilný výstup napätia pri ťažkých zložitých testovacích zaťaženiach, čo je kľúčový prvok, ktorý vedie dlhodobo spolupracujúcich kupujúcich k zadávaniu opakovaných hromadných objednávok.

Spoľahlivé inteligentné ovládanie a viacvrstvová bezpečnostná ochrana

Riadiaca konzola zabezpečuje plynulú reguláciu napätia a monitorovanie údajov v reálnom čase, čo technikom umožňuje efektívne vykonávať testy napätia s plnou bezpečnosťou. Konštrukcia s viacerými ochranami vrátane prepätia, obmedzenia prúdu a prevencie vybíjania výrazne znižuje nebezpečenstvo počas vysokonapäťových experimentov.

S voliteľnou špecifikáciou vysokého výkonu 500 kV a vynikajúcim výkonom potlačenia čiastočného výboja zostáva systém testovania odolnosti striedavého napätia bez PD najlepšou voľbou pre elektrárne, výrobcov elektrických zariadení a laboratóriá vykonávajúce hodnotenie izolácie a overovanie vysokonapäťových zariadení.

Pracovný princíp

Systém testovania odolnosti striedavého napätia bez PD sa spolieha na transformátor izolovaný SF6, ktorý poskytuje stabilné vysokonapäťové striedavé napätie 50 Hz na kontrolu. Zabudovaný väzobný kondenzátor zachytáva signály čiastočného vybitia v reálnom čase, zatiaľ čo delič napätia sleduje výstupné napätie počas celého testovacieho cyklu. Zodpovedajúce kompenzačné reaktory automaticky upravujú požiadavku na jalový výkon, čím znižujú príkon a zvyšujú celkovú prevádzkovú účinnosť.

Táto jednotka vybavená reaktormi obmedzujúcimi prúd a modulmi s úplným bezpečnostným blokovaním chráni testované vzorky aj hostiteľské zariadenie pred náhlym prepätím a rizikom prepnutia a poskytuje stabilné a bezpečné výsledky testovania, ktoré získavajú uznanie od nákupcov.

Cieľové scenáre aplikácie

Prevádzkovatelia siete

Ideálne pre údržbu zariadení rozvodní, uvedenie projektu do prevádzky a diagnostiku izolácie na transformátoroch, GIS skriniach a vysokonapäťových rozvádzačoch. Mnohí nákupcovia elektrární predkladajú hromadné žiadosti o obstarávanie tohto systému, aby štandardizovali pravidelné kontrolné práce.

Závody na výrobu transformátorov

Ideálne pre každodenné kontroly výroby, akceptačné testy v továrni a oficiálnu typovú certifikáciu výkonových a distribučných transformátorov. Výrobné obstarávacie tímy si často rezervujú zásoby tohto testera, aby skrátili cykly kontroly výroby.

Profesionálne vysokonapäťové laboratóriá

Jeho ultranízky výkon pri čiastočnom vybíjaní spĺňa prísne normy pre certifikáciu produktov a testovanie výskumu a vývoja nových produktov, čo priťahuje nákupcov z laboratórií, aby zadávali dlhodobé objednávky dodávok.

univerzity a výskumné inštitúcie

Vhodné na výskum dielektrických materiálov, analýzu izolačného výkonu a veľké vyučovacie experimenty s vysokým napätím. Kupujúci výskumných projektov často požadujú prispôsobené konfigurácie pred formálnym objednaním.

Používatelia v továrňach a baníctve

Používa sa na pravidelné preventívne kontroly a vyhodnocovanie stavu izolácie základných energetických zariadení na mieste, čo pomáha oddeleniam obstarávania podnikov znížiť náklady na externé testovanie tretích strán.

Rozsah použitia

1. Testovanie izolácie výkonového transformátora

2. Kontrola čiastočného vypúšťania GIS

3. Test odolnosti proti striedavému napätiu

4. Rutinná detekcia rozvádzača vysokého napätia

5. Test výkonu puzdra

6. Test odolnosti napájacieho kábla

7. Kontrola kvality pevných izolátorov

8. Akceptačný test na mieste (FAT)

9.Skúška typu produktu a podpora certifikácie

10. Laboratórne výskumné práce vysokého napätia

Weshine Core Strengths

Weshine Electric sa špecializuje na vývoj a výrobu vysokonapäťových testovacích prístrojov a zariadení na meranie čiastočných výbojov. Naše systémy testovania odolnosti striedavého napätia bez PD využívajú vyspelú izolačnú technológiu SF6, ultra nízke indikátory čiastočného vybitia, presné vzorkovanie napätia a komplexnú bezpečnostnú ochranu. Naše zariadenia sú prispôsobené pre prevádzkovateľov energetických sietí, výrobcov elektrických zariadení, laboratóriá tretích strán a výskumné inštitúcie a poskytujú presné, bezpečné a efektívne testovanie pre moderné vysokonapäťové energetické zariadenia. Globálni obstarávatelia projektov môžu zariadiť testovanie vzoriek pred podpísaním formálnych rámcových zmlúv o obstarávaní.

FAQ

Q1: Aké sú kľúčové technické špecifikácie?

Menovitý výkon: 250 kVA. Menovité výstupné napätie: do 500kV. Úroveň čiastočného vybitia: ≤ 5 pC. Skreslenie tvaru vlny: ≤ 2 %. Hluk systému: ≤ 50 dB. Nepretržitá prevádzka: 30 minút. Schopnosť prepätia: 110% po dobu 1 minúty.

Otázka 2: Prečo izolácia SF6 namiesto typu naplneného olejom?

Plyn SF6 eliminuje vedľajšie produkty karbonizácie oleja, ktoré vytvárajú falošné signály PD, zaisťuje stabilný dielektrický výkon, nulové riziko znečistenia a udržiava úroveň PD na pozadí ≤5 pC pre presné FAT na transformátoroch a GIS.

Otázka 3: Aké aplikácie tento systém podporuje?

Testovanie izolácie transformátora, kontrola PD rozvádzača GIS, testy odolnosti napájacích káblov, hodnotenie výkonu priechodiek/izolátorov, FAT, typová certifikácia a výskum v laboratóriu vysokého napätia.

Q4: Ako funguje kompenzácia jalového výkonu?

Vstavaná nízkonapäťová kompenzačná tlmivka (200 kvar, viacodbočné motorizované spínanie) dolaďuje jalový výkon v krokoch. To udržuje stabilné napätie pri veľkom skúšobnom zaťažení a zlepšuje celkovú prevádzkovú účinnosť.

Otázka 5: Aké bezpečnostné ochranné prvky sú zahrnuté?

Viacvrstvové ochrany vrátane prepätia, obmedzenia prúdu, prevencie vybíjania a modulov s úplným bezpečnostným blokovaním s prúdovo obmedzujúcou tlmivkou na ochranu proti náhlym rizikám preskoku.

Otázka 6: Pre koho je tento systém určený?

Operátori elektrickej siete, továrne na výrobu transformátorov, profesionálne vysokonapäťové laboratóriá, univerzity/výskumné inštitúcie a používatelia priemyselných tovární/baníkov na rutinné a typové testovanie.

Sprievodca nákupom

Zdieľajte svoje parametre vysokonapäťového testu s naším predajným tímom, aby ste získali prispôsobené cenové ponuky a kompletné technické súbory pre váš plán obstarávania.
