Weshine® vynašiel Turns Ratio Tester na testovanie Transformer Ratio Test s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o Turns Ratio Tester pre testovanie Transformer Ratio Test od Weshine!
Transformačný pomer transformátora sa rovná počtu závitov primárneho vinutia vydelenému počtom závitov sekundárneho vinutia. Transformátorový pomer poskytuje požadovaný výkon transformátora a zodpovedajúce napätie požadované sekundárnym vinutím.
Ak sa požaduje, aby sekundárne napätie bolo nižšie ako primárne napätie - znižovací transformátor - sekundárne vinutie by malo mať menej závitov ako primárne a naopak pre znižovací transformátor; keď pomer transformátora znižuje napätie, zvyšuje prúd a naopak. Preto pomer napätia a prúdu ideálneho transformátora priamo súvisí s transformačným pomerom.
Bohužiaľ transformátory nie sú dokonalé, v skutočnom transformátore sa pomery napätia alebo prúdu nemusia zhodovať s fyzikálnymi pomermi transformátora v dôsledku rôznych elektrických strát, ako napríklad v železnom jadre transformátora (straty hysteréziou a vírivými prúdmi) a medi. straty (v dôsledku odporu primárneho a sekundárneho vinutia); preto sa výrobcovia snažia navrhovať transformátory tak, aby minimalizovali tieto straty pre maximálnu účinnosť pri plnom zaťažení, konverziu výkonu nad 95%, čím poskytujú rozdiel nie väčší ako 5% od pomeru napätia transformátora/pomeru otočenia.
Weshine vynašiel test pomeru otáčok transformátora alebo test TTR na meranieTest pomeru transformátoraa potvrdzuje, že transformátor má správny pomer primárnych závitov k sekundárnym závitom. Správne použitie tohto testu môže pomôcť identifikovať výkon prepínača odbočiek, skratované otáčky, otvorené vinutia, nesprávne zapojenia vinutia a iné chyby vo vnútri transformátorov. Rad testerov TTR od Weshine je odolný, aby odolal drsným podmienkam, v ktorých sa testujú niektoré transformátory. Tento rad obsahuje rôzne funkcie na zjednodušenie a zrýchlenie testovania, ako aj 3-fázové testery TTR a testery PT a CT TTR.

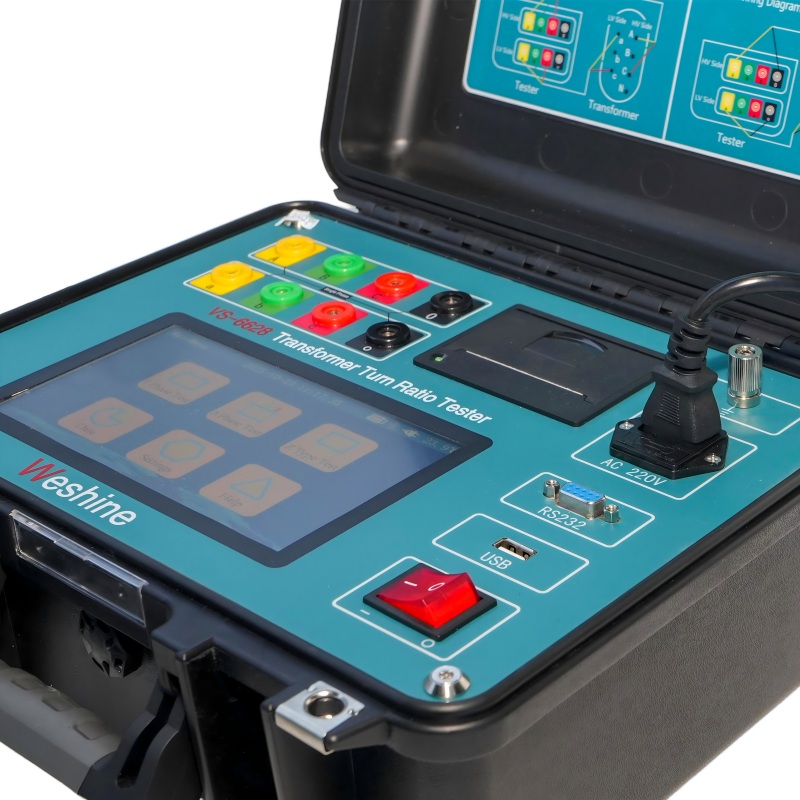

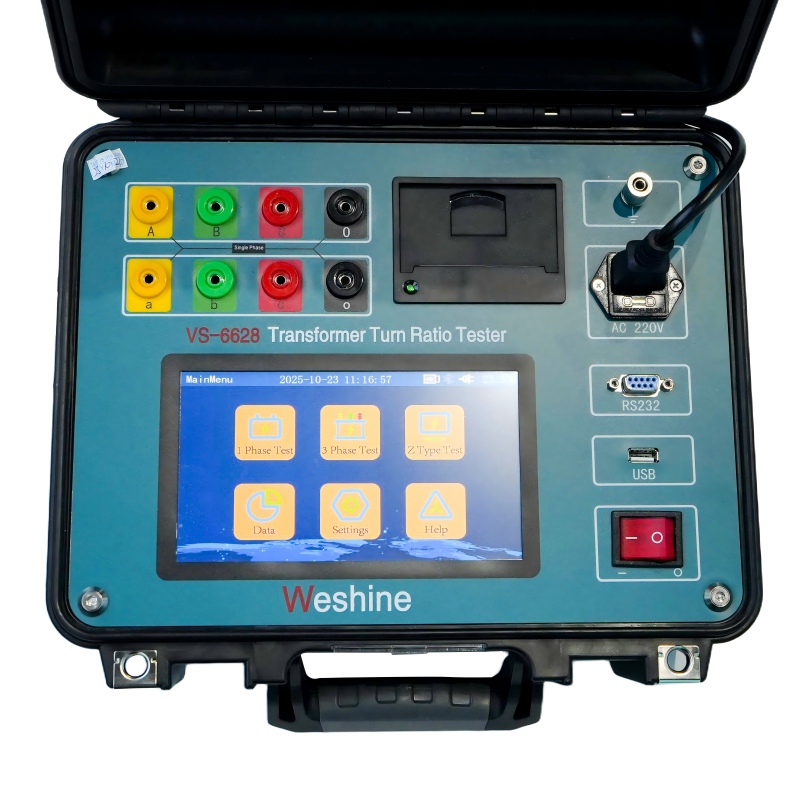

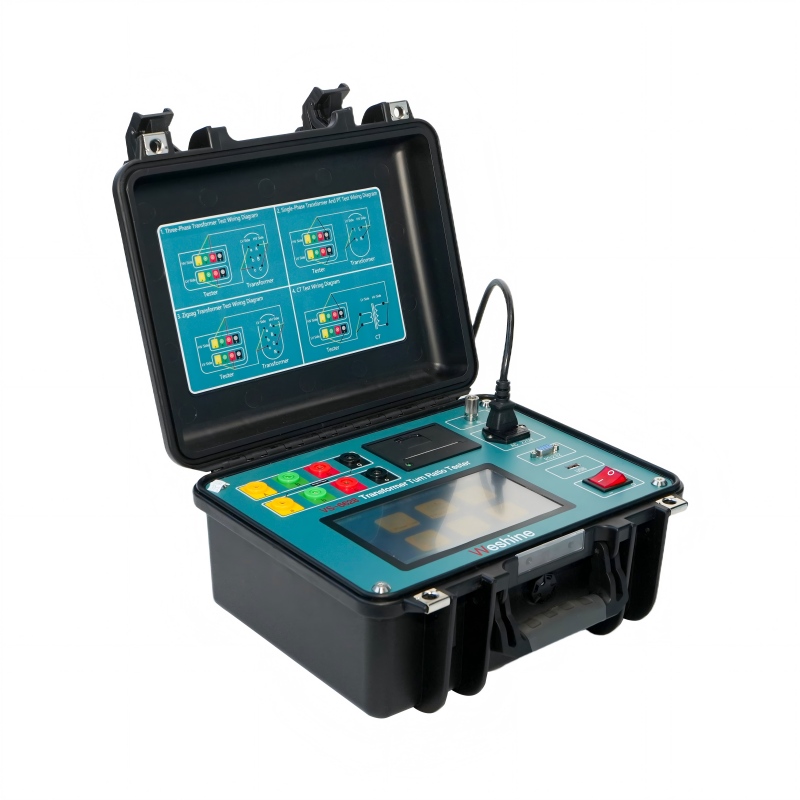

Séria trojfázových transformátorových testovacích súprav na meranie pomeru závitov VS-6628 je určená na meranie pomeru závitov výkonových, prístrojových a distribučných transformátorov v rozvodni alebo vo výrobnom prostredí. Robustný a robustný dizajn robí tieto nástroje vhodné na použitie v rôznych drsných prostrediach. Naše elektródy sú špeciálne navrhnuté tak, aby poskytovali potrebnú flexibilitu v chladnom počasí.
Ale keďže transformátory sú počas svojej životnosti vystavené rôznym namáhaniam a zmenám, elektrickým aj mechanickým, pred uvedením transformátora do prevádzky a počas rôznych plánov údržby je potrebné skontrolovať správny pomer otáčok transformátora, tu je tester pomeru otáčok transformátora Preto pomery závitov merané pomocou rôznych súprav na testovanie pomeru závitov transformátora (zariadenia TTR) zahŕňajú straty, ktoré sa zvyčajne vyskytujú v transformátoroch, čo vedie k pomerom závitov, ktoré sa líšia od fyzického počtu závitov, ale odrážajú skutočné pomery napätia očakávané výrobcami a používateľmi, alebo pomer skutočného výkonového transformátora transformátora.
INFORMÁCIE O PRODUKTE |
|||
Meno Produktu |
TESTER POMERU OTÁČENÍ NA TESTOVANIE Test pomeru transformátora |
||
Číslo modelu |
VS-6628 |
Testovací rozsah |
0,9 ~ 10 000 |
Presnosť |
0,2 % |
Certifikáty |
CE; EMC; LVD; ISO; |
Typická aplikácia |
Testuje pomer závitov, fázový posun a polaritu. |
||
Pomôcky pri identifikácii |
|
||
Rozmery |
345 x 295 x 175 mm |
Hmotnosť |
5 kg |
Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti spoločnosť Weshine vynašla rôzne testery pomeru otáčok na testovanieTest pomeru transformátoraako je uvedené vo formulári:
INFORMÁCIE PRE OBJEDNÁVKU PRE TESTOVAČ ZÁŤAČKOVÉHO POMERU NA TESTOVANIETest pomeru transformátora |
|||||
Cat. Nie |
Testovací rozsah |
Presnosť |
Rozhodnutie |
Rozmery |
Hmotnosť |
VS-6628 |
0,9 až 10 000 |
0,2 % |
0,0001 min |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 až 10 000 |
0,1 % (0,9 až 500) 0,3 % (3 000 až 10 000) |
0,9 ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1 000 ï½ 9999,9 ï¼ 0,1 ï¼ 10 000 a viac ¼¼ |
325 x 225 x 125 |
3.8 |
VS-6630 |
0,9 až 10 000 |
0,1 % (0,9 až 2000) 0,3 % (2 000 až 10 000) |
0,0001 min |
360 x 280 x 160 |
6 |
VS-6628T |
0,8 až 10 000 |
0,1 % (0,8 až 3 000) |
0,0001 min |
320 x 240 x 130 |
3 |
VS-6628A |
0,9 až 10 000 |
0,1 % (0,9 až 500) 0,3 % (3 000 až 10 000) |
0,9 ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1 000 ï½ 9999,9 ï¼ 0,1 ï¼ 10 000 a viac ¼¼ |
246 x 156 x 62 |
1.7 |
Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.
Vždy veríme, že všetok úspech našej spoločnosti priamo súvisí s kvalitou produktov, ktoré poskytujeme. Tester pomeru otáčok na testovanieTest pomeru transformátoraspĺňajú najvyššie požiadavky na kvalitu špecifikované v smerniciach ISO9001, ISO14000:14001 a náš prísny systém kontroly kvality.
