Test pomeru napätia transformátora

Weshine® vynašiel Tester pomeru otáčok na testovanie testu pomeru napätia transformátora s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o teste pomeru otáčok na testovanie testu pomeru napätia transformátora od Weshine!

Odoslať dopyt Stiahnuť PDF

Popis produktu

Weshine® Turns Ratio Tester na testovanie pomeru napätia transformátora

Transformačný pomer transformátora sa rovná počtu závitov primárneho vinutia vydelenému počtom závitov sekundárneho vinutia. Transformátorový pomer poskytuje požadovaný výkon transformátora a zodpovedajúce napätie požadované sekundárnym vinutím.

Ak sa požaduje, aby sekundárne napätie bolo nižšie ako primárne napätie - znižovací transformátor - sekundárne vinutie by malo mať menej závitov ako primárne a naopak pre znižovací transformátor; keď pomer transformátora znižuje napätie, zvyšuje prúd a naopak. Preto pomer napätia a prúdu ideálneho transformátora priamo súvisí s transformačným pomerom.

Bohužiaľ transformátory nie sú dokonalé, v skutočnom transformátore sa pomery napätia alebo prúdu nemusia zhodovať s fyzikálnymi pomermi transformátora v dôsledku rôznych elektrických strát, ako napríklad v železnom jadre transformátora (straty hysteréziou a vírivými prúdmi) a medi. straty (v dôsledku odporu primárneho a sekundárneho vinutia); preto sa výrobcovia snažia navrhovať transformátory tak, aby minimalizovali tieto straty pre maximálnu účinnosť pri plnom zaťažení, konverziu výkonu nad 95%, čím poskytujú rozdiel nie väčší ako 5% od pomeru napätia transformátora/pomeru otočenia.

Weshine vynašiel test pomeru otáčok transformátora alebo test TTR na meranieTest pomeru napätia transformátoraa potvrdzuje, že transformátor má správny pomer primárnych závitov k sekundárnym závitom. Správne použitie tohto testu môže pomôcť identifikovať výkon prepínača odbočiek, skratované otáčky, otvorené vinutia, nesprávne zapojenia vinutia a iné chyby vo vnútri transformátorov. Rad testerov TTR od Weshine je odolný, aby odolal drsným podmienkam, v ktorých sa testujú niektoré transformátory. Rozsah zahŕňa rôzne funkcie na zjednodušenie a zrýchlenie testovania, ako aj 3-fázové testery TTR a testery PT a CT TTR.

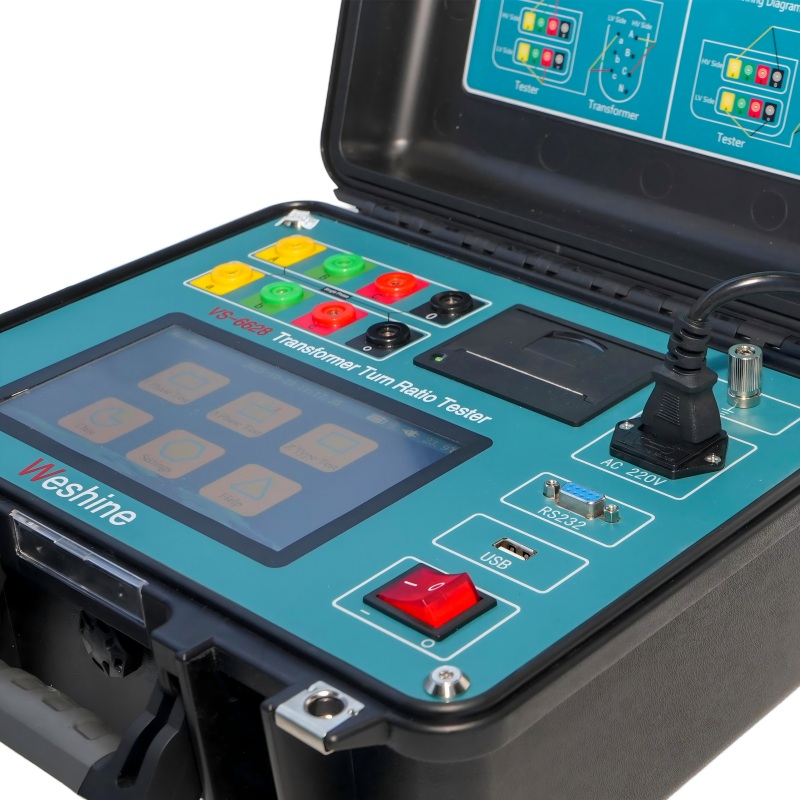

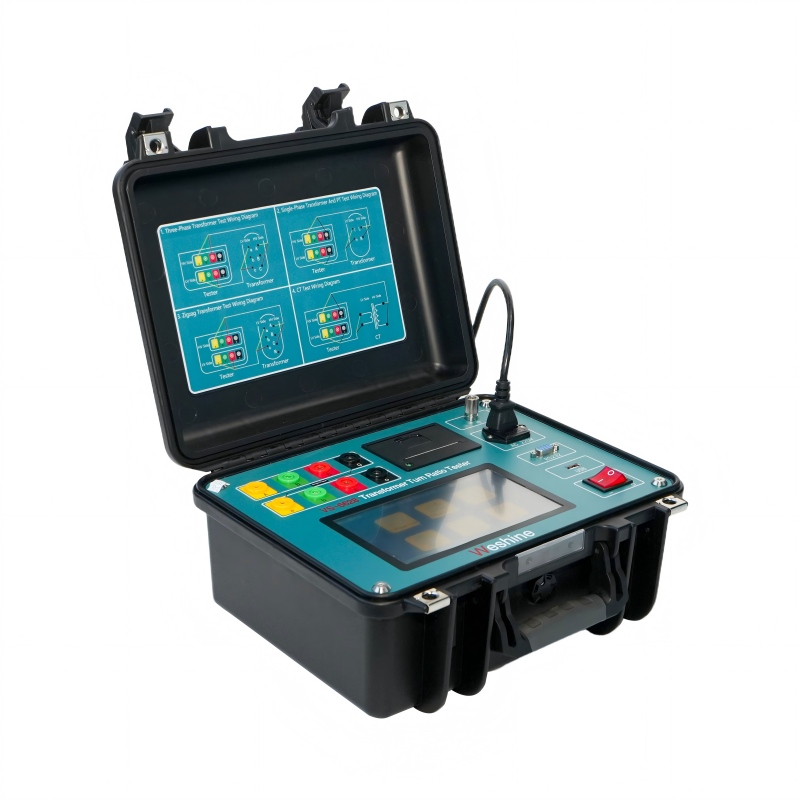

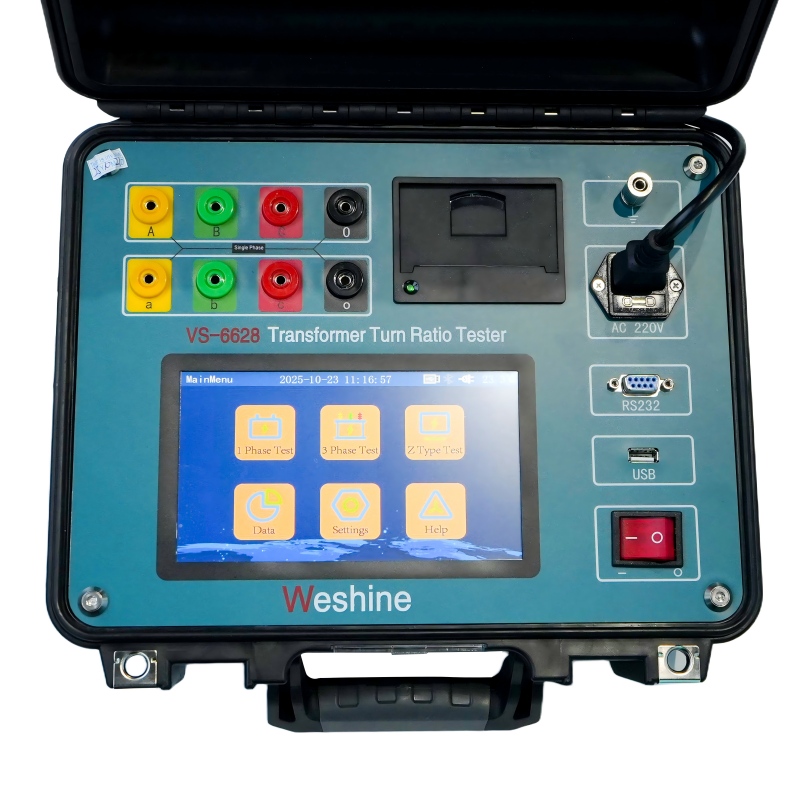

Séria trojfázových transformátorových testovacích súprav na meranie pomeru závitov VS-6628 je určená na meranie pomeru závitov výkonových, prístrojových a distribučných transformátorov v rozvodni alebo vo výrobnom prostredí. Robustný a robustný dizajn robí tieto nástroje vhodné na použitie v rôznych drsných prostrediach. Naše elektródy sú špeciálne navrhnuté tak, aby poskytovali potrebnú flexibilitu v chladnom počasí.

Ale keďže transformátory sú počas svojej životnosti vystavené rôznym namáhaniam a zmenám, elektrickým aj mechanickým, správny pomer otáčok transformátora sa musí skontrolovať pred uvedením transformátora do prevádzky a počas rôznych plánov údržby, tu je tester pomeru otáčok transformátora Preto pomery otáčok merané pomocou rôznych súprav na testovanie pomeru transformátorov (zariadenia TTR) zahŕňajú straty, ktoré sa zvyčajne vyskytujú v transformátoroch, ale odrážajú fyzikálne pomery otáčok, ktoré sa líšia od výrobcov a výrobcov, a ktoré sa líšia od fyzikálnych pomerov otáčok a otáčok. alebo pomer skutočného výkonového transformátora transformátora.

Weshine® Turns Ratio Tester na testovanie parametra testu pomeru napätia transformátora (špecifikácia)

INFORMÁCIE O PRODUKTE
Názov produktu	TESTER POMERU OTÁČENÍ NA TESTOVANIE Test pomeru napätia transformátora
Číslo modelu	VS-6628	Testovací rozsah	0,9 ~ 10 000
Presnosť	0,2 %	Certifikáty	CE; EMC; LVD; ISO;
Typická aplikácia	Testuje pomer závitov, fázový posun a polaritu.
Pomôcky pri identifikácii	* Skratované cievky * Otvorené okruhy * Nesprávne pripojenia * Vnútorné chyby alebo chyby prepínača odbočiek v krokových regulátoroch, ako aj v transformátoroch
Rozmery	345 x 295 x 175 mm	Hmotnosť	5 kg

Výbery

Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti spoločnosť Weshine vynašla rôzne testery pomeru otáčok na testovanieTest pomeru napätia transformátoraako je uvedené vo formulári:

INFORMÁCIE O OBJEDNÁVKE PRE TESTOVAČ ZÁŤAČKOVÉHO POMERU NA TESTOVANIETest pomeru napätia transformátora
Cat. Nie	Testovací rozsah	Presnosť	Rozlíšenie	Rozmery (mm)	Hmotnosť (kg)
VS-6628	0,9 až 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 až 10 000	0,1 % (0,9 až 500) 0,2 % (500 až 3 000) 0,3 % (3 000 až 10 000)	0,9–9,9999（0,0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10 000 a viac (1)	325 x 225 x 125	3.8
VS-6630	0,9 až 10 000	0,1 % (0,9 až 2000) 0,3 % (2 000 až 10 000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 až 10 000	0,1 % (0,8 až 3 000) 0,2 % (3 000 až 10 000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 až 10 000	0,1 % (0,9 až 500) 0,2 % (500 až 3 000) 0,3 % (3 000 až 10 000)	0,9–9,9999（0,0001） 10～99,999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10 000 a viac (1)	246 x 156 x 62	1.7

Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.

Certifikáty kvality

Vždy veríme, že všetok úspech našej spoločnosti priamo súvisí s kvalitou produktov, ktoré poskytujeme. Tester pomeru otáčok na testovanieTest pomeru napätia transformátoraspĺňajú najvyššie požiadavky na kvalitu špecifikované v smerniciach ISO9001, ISO14000:14001 a náš prísny systém kontroly kvality.
