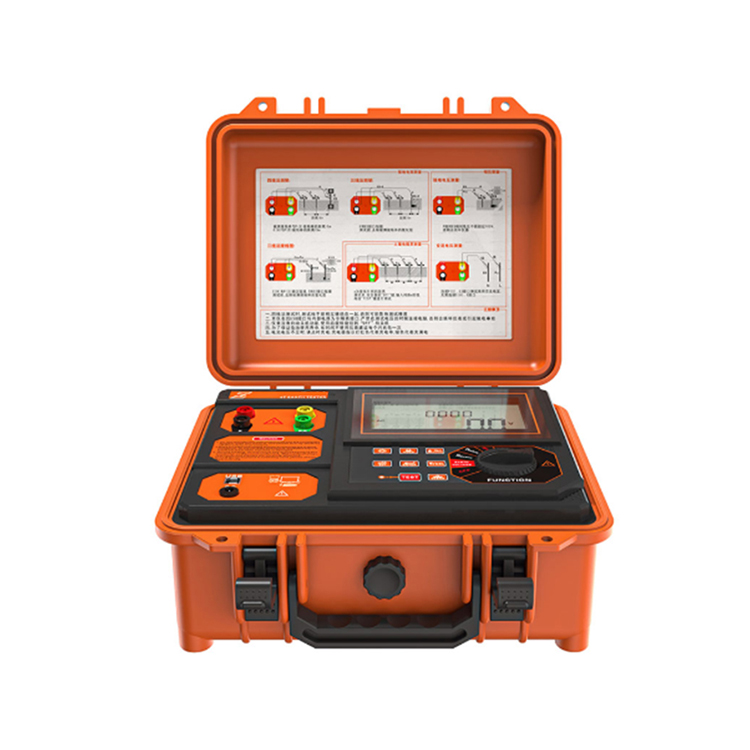

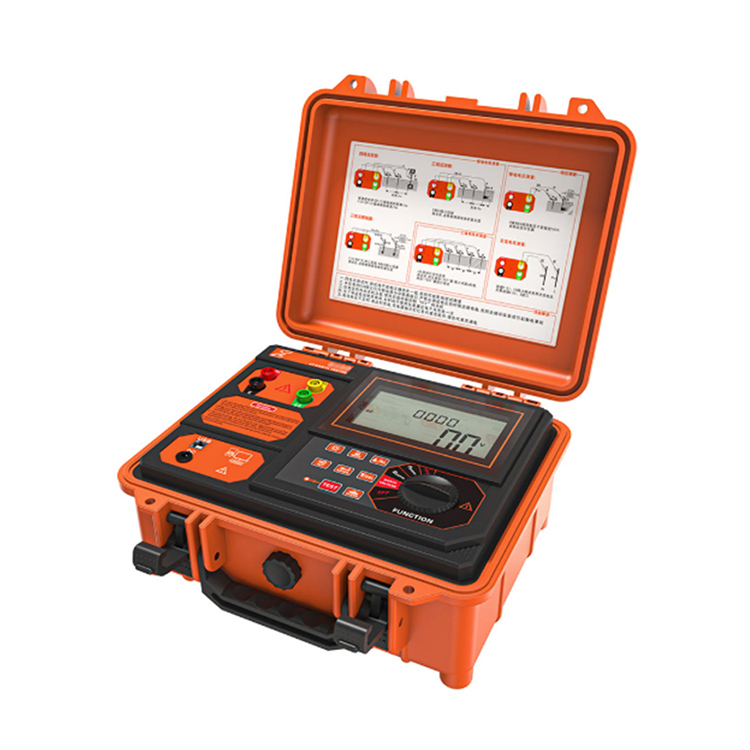

Digitálny tester zemného odporu VS-3001

Tester odporu uzemnenia a odporu pôdy VS-3001 je špeciálne navrhnutý a vyrobený na meranie odporu uzemnenia, odporu pôdy, uzemňovacieho napätia a striedavého napätia na mieste v kombinácii s novým štandardom na testovanie odporu uzemnenia ochrany pred bleskom. Testovací prúd je až 20 mA. Digitálna a mikroprocesorová technológia, presná 4-vodičová metóda, 3-vodičová metóda a jednoduchá 2-vodičová metóda na meranie odporu uzemnenia, import technológie FFT (Fast Fourier Transform), technológia AFC (Automatic Frequency Control), automatická identifikácia rušenia a výber meracej frekvencie, rušenie Minimalizácia vplyvu a presnejšia hodnota zemného odporu. Má jedinečnú schopnosť proti rušeniu a adaptabilitu na životné prostredie a má dobrú konzistenciu opakovaných testov, čo zaisťuje vysokú presnosť, vysokú stabilitu a vysokú spoľahlivosť dlhodobého merania. Je široko používaný pri meraní odporu uzemnenia, odporu pôdy, uzemňovacieho napätia a striedavého napätia elektrickej energie, telekomunikácií, meteorológie, ropných polí, stavebníctva, ochrany pred bleskom a priemyselných elektrických zariadení.

Tester odporu uzemnenia a odporu pôdy VS-3001, tiež známy ako tester odporu uzemnenia, štvorvodičový tester odporu uzemnenia, tester odporu uzemnenia s dvoma až štyrmi vodičmi, tester odporu pôdy, pozostáva z hostiteľa, dátového softvéru, testovacej linky, pomocných uzemňovacích tyčí, komunikačných liniek, atď. , nízka hustota, pevnosť, tuhosť, tvrdosť, odolnosť proti opotrebeniu, tepelná odolnosť, izolačný výkon je lepší, jeho skriňová karoséria vydrží tlak asi 200 kg, čo zaručuje vysokú presnosť, vysokú stabilitu a vysokú spoľahlivosť v rôznych environmentálnych testoch. Veľký LCD displej hostiteľa s podsvietením a indikáciou stĺpcového grafu je jasný na prvý pohľad. Zároveň dokáže uložiť 300 sád údajov a funkcie čítania, prezerania, ukladania, vykazovania a tlače historických údajov je možné realizovať prostredníctvom dátového softvéru.

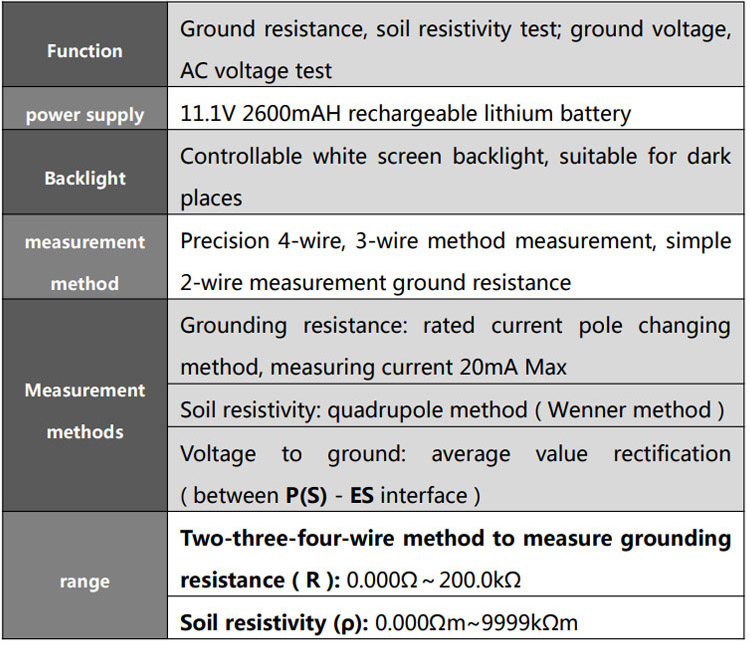

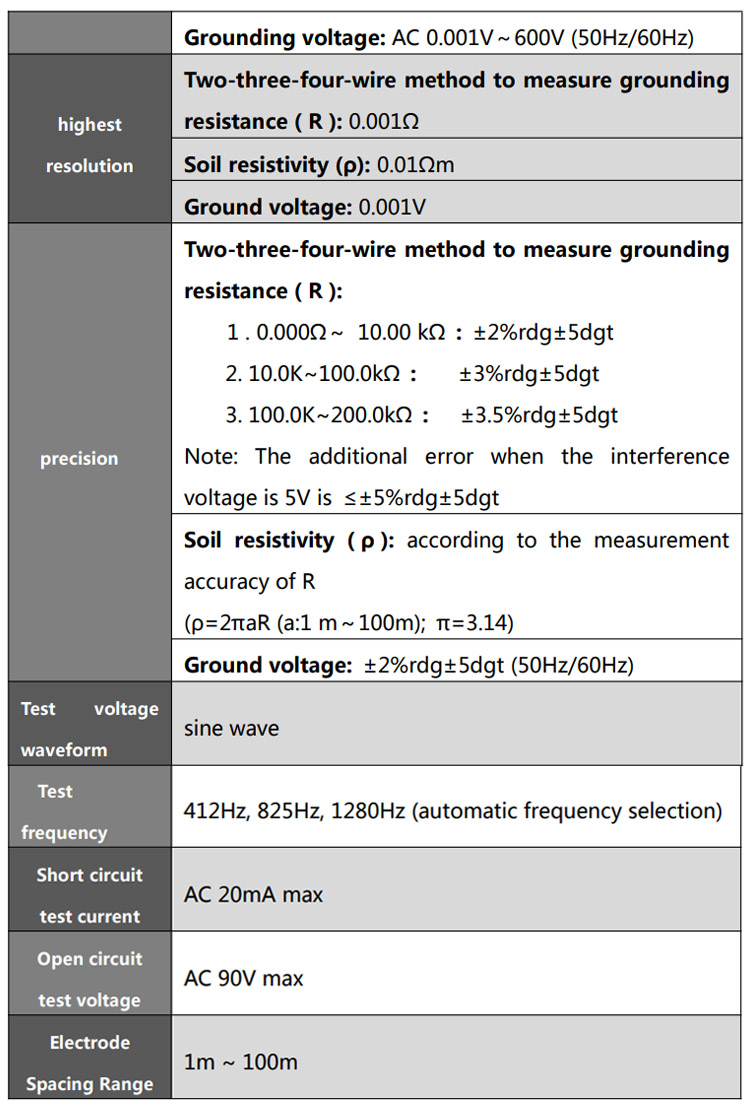

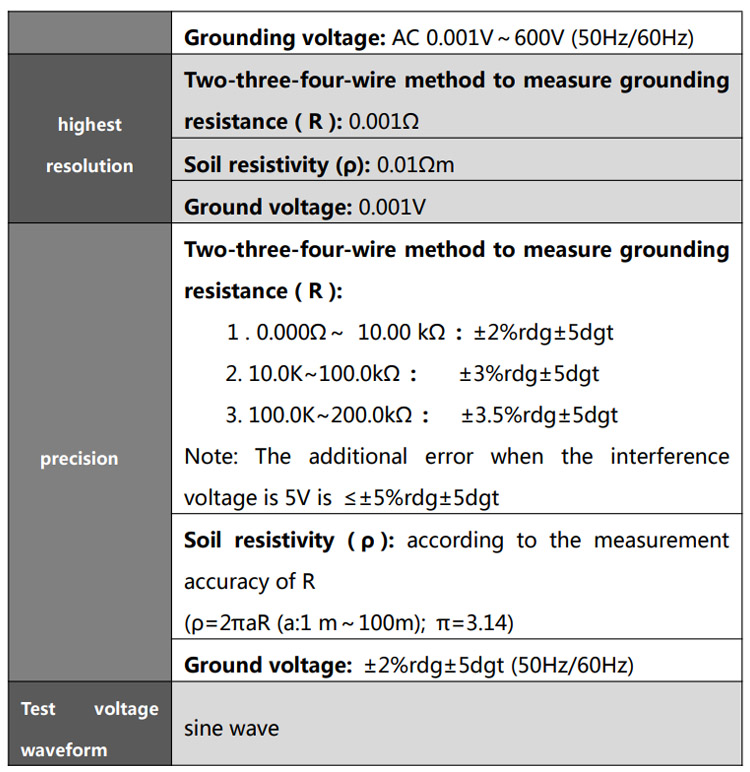

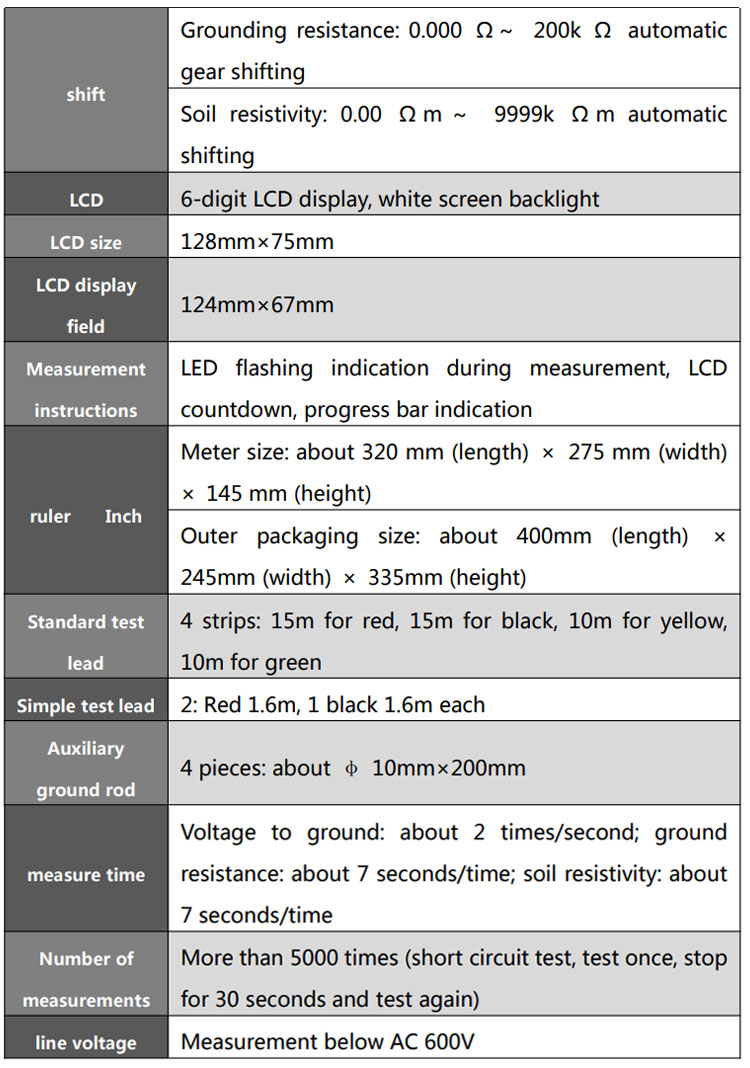

Technické špecifikácie

Kľúčové vlastnosti

Vysoká presnosť a ochrana proti rušeniu‌: Automatický výber frekvencie (412 Hz/825 Hz/1 280 Hz) pomáha minimalizovať rušenie. Presnosť merania zemného odporu môže dosiahnuť ±2%rdg±5dgt pre rozsah 0,000Ω–10,00kΩ.

Robustný a prenosný dizajn‌: Dodáva sa v súprave nástrojov priemyselnej základňovej stanice, ktorá je dimenzovaná tak, aby odolala tlaku 200 kg. Je ľahký (základná stanica 2,7 kg) a vhodný na použitie v teréne.

Široký rozsah merania‌: Odpor uzemnenia: 0,000Ω–200 kΩ; Odpor pôdy: 0,00 Ω·m–9999 kΩ·m; Uzemnenie/striedavé napätie: 0,001–600,0 V.

Užívateľsky prívetivá obsluha‌: Veľký LCD s podsvietením, indikátor priebehu testu, indikátor odpočítavania a intuitívny volič funkcií/tlačidlá. Dokáže automaticky detekovať rušenie (varovanie HLUKU >5V) a stavy preťaženia (OL displej).

Správa údajov‌: Ukladá až 300 súborov údajov. Údaje je možné uchovávať, kontrolovať, mazať v zariadení a prenášať cez ‌RS232/USB do PC‌ pomocou dodaného softvéru na vytváranie správ a tlač.

Bezpečnostná zhoda‌: Spĺňa normu IEC61010-1 (CAT III 300V, CAT IV 150V), s ochranou proti preťaženiu a jasnými bezpečnostnými upozorneniami týkajúcimi sa izolácie, limitov napätia (neprekračujte 600 V) a správnej prevádzky.

Aplikácie

VS-3001 je široko používaný v odvetviach, ktoré vyžadujú spoľahlivé testovanie uzemňovacieho systému a analýzu pôdy, vrátane:

Elektrotechnika‌ – Test

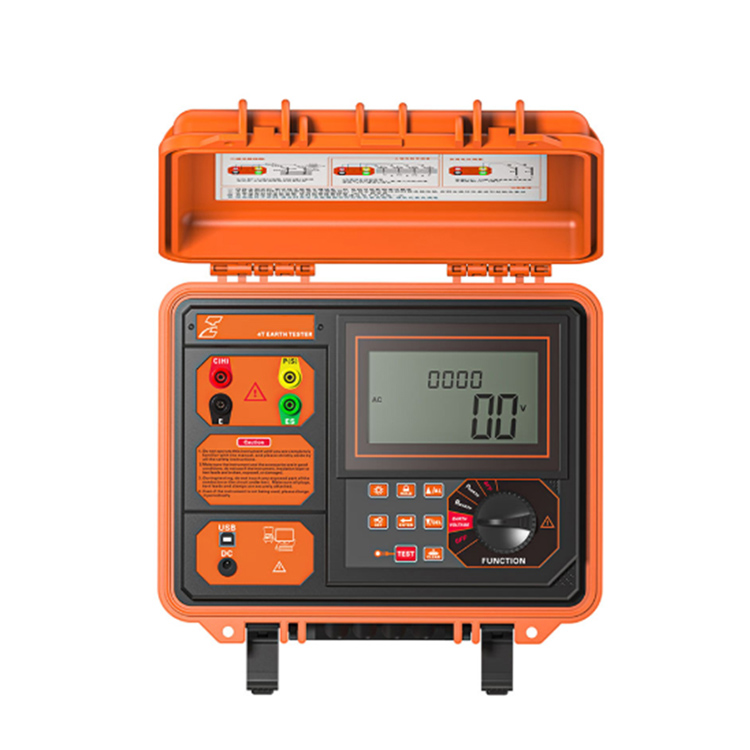

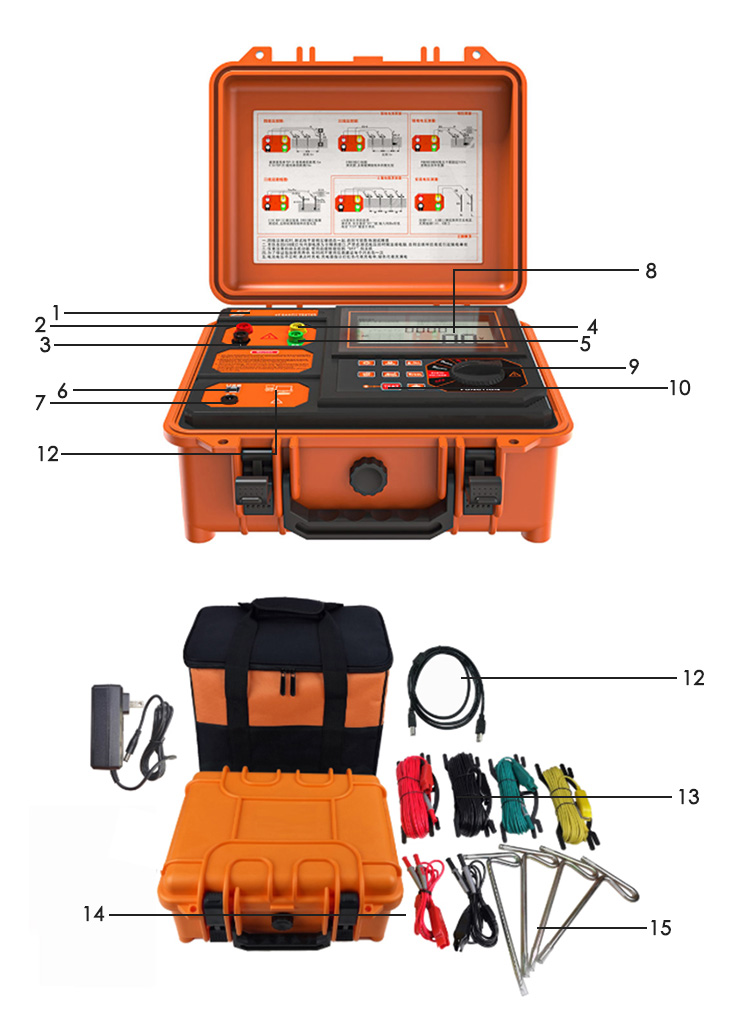

Štruktúra

1: Umiestnenie modelu produktu

2: Rozhranie C(H): prúdový pól

3: E rozhranie: zemný pól

4: Rozhranie P(S): pól napätia

5: ES rozhranie

6: USB rozhranie

7: Nabíjací port

8: LCD

9: Tlačidlo radenia funkcií

10: Kľúčová oblasť

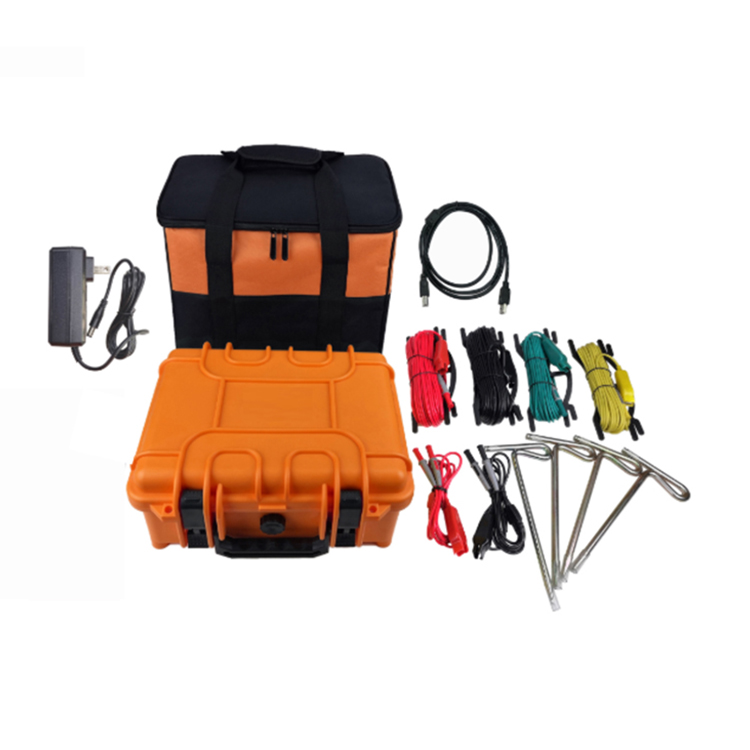

11: Dátový kábel USB

12: meter S480

13: 4 štandardné testovacie čiary

14: 2 jednoduché testovacie riadky

15: Pomocná uzemňovacia tyč

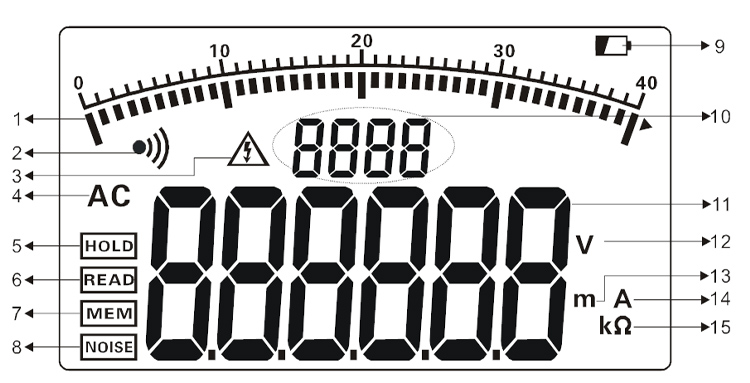

1. Stĺpcový graf priebehu testu (zobraziť priebeh testu, dynamické zobrazenie)

2. Indikátor alarmu (zobrazuje sa, keď je aktivovaná funkcia alarmu a bliká, keď je prekročený prah alarmu)

3. Indikácia prepätia (zobrazí sa, keď testované napätie presiahne 30V, pripomína, aby ste venovali pozornosť bezpečnosti)

4. komunikačné pokyny

5. Indikácia podržania údajov (zobrazí sa, keď stlačíte tlačidlo HOLD na podržanie údajov)

6. Inštrukcia na prezeranie údajov (zobrazí sa, keď dlho stlačíte tlačidlo HOLD na 3 sekundy, čím vstúpite do kontroly údajov)

7. Indikácia uloženia dát (zobrazí sa, keď sú dáta uložené, pričom dáta držíte stlačením klávesu HOLD)

8. Indikácia rušivého signálu (zobrazí sa, keď rušivé napätie presiahne 5V)

9. Indikátor slabej batérie

10. Označenie počtu uložených skupín údajov

11. Testovacie údaje

12. Symbol jednotky napätia

13. Symbol jednotky dĺžky

14. Symbol aktuálnej jednotky

15. Symbol jednotky odporu
