Digitálny tester izolácie

Weshine® vynašiel digitálny tester izolácie s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o digitálnom testere izolácie od Weshine!

Odoslať dopyt    Stiahnuť PDF

Popis produktu

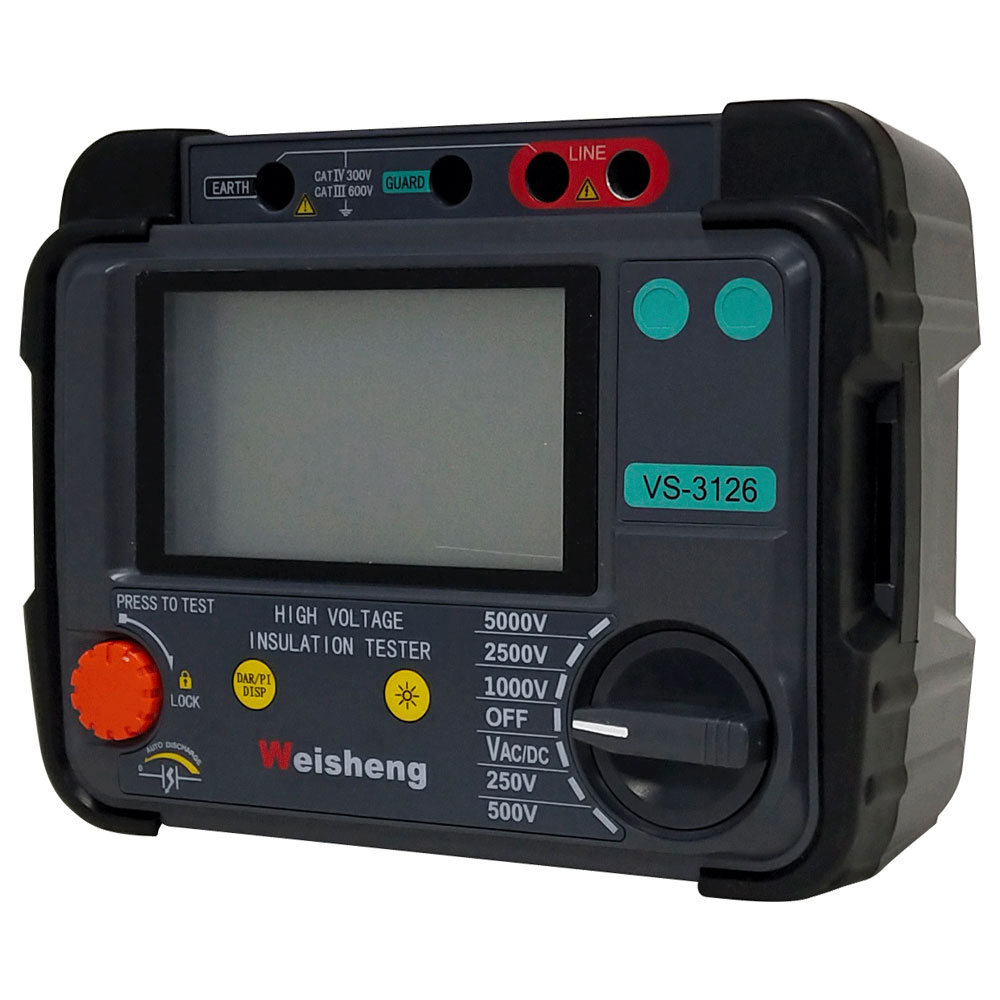

WeshineDigitálny tester izolácies digitálnym a analógovým oblúkovým displejom, určený na testovanie vysokonapäťového izolačného odporu pri údržbe a servise káblov, rotačných strojov, transformátorov, rozvádzačov a priemyselných aplikácií.

Jednosmerné izolačné skúšky sa vykonávajú pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rozsah merania izolačného odporu je 100 k Ω až 1000 G Ω. K dispozícii je automatické vybíjanie testovaných kapacitných obvodov a zobrazené klesajúce napätie.

Ochranná svorka sa môže použiť na minimalizáciu účinkov povrchového úniku a tým aj chybných meraní pri vykonávaní testov izolačného odporu.

Pri kapacitných testovacích objektoch sa prístroj automaticky vybije cez vnútorný odpor a indikuje napätie na svorkách v rozsahu 30 V až 600 V s vyšším napätím označeným „Hi“. Táto funkcia poskytne indikáciu klesajúceho napätia po testovaní reaktívnych záťaží. Keď indikátor napätia zmizne, používateľ môže bezpečne odpojiť testovacie káble.

WeshineDigitálny tester izolácieje napájaný ôsmimi článkami 1,5 V IEC LR6 (AA). Dizajnové bezpečnostné prvky zahŕňajú varovný indikátor vysokého napätia, externý displej napätia po IR teste, automatické vybíjanie reaktívnych záťaží a testovacie káble



APLIKÁCIA


Elektrické izolačné materiály sa časom zhoršujú, čo vedie k poruchám a nákladným účtom za opravy. Testery izolačného odporu aplikujú regulované jednosmerné napätie naprieč izoláciou a merajú prúdenie prúdu pomocou Ohmovho zákona na výpočet izolačného odporu. Prúd tečie, pretože žiadny izolačný materiál nie je dokonalý.

Použitie IR testerov zahŕňa:

â

  Inštalácia zariadení

  Bežná údržba

  Riešenia problémov



Testovanie izolácie s vysokonapäťovým jednosmerným prúdom ovplyvňuje polarizáciu izolácie tak, že následné testovanie bez úplného vybitia testovanej jednotky prinesie odlišné výsledky.

Je potrebné dbať na to, aby sa vždy používal rovnaký proces a technika pripojenia a testovania izolátora, aby bolo možné sledovať výsledky. Je dôležité zaznamenávať teplotu izolácie ako aj hodnoty IR


VLASTNOSTI A VÝHODY


  Kompaktný, odolný tester izolačného odporu

  Jednoduchá obsluha a výber rozsahu napätia

  AC a DC voltmeter (30 V - 600 V)

  Používateľsky nastaviteľný časovač IR testu (predvolená 1 min), (max. 19 m 50 s)

  Mäkké puzdro na prenášanie nástroja a elektród

  Rýchly štart a úplná používateľská príručka

  Uzamykacie VN izolované zástrčky pre dodatočnú bezpečnosť

  Uzávery naprieč terminálmi zabraňujú náhodnému vniknutiu nečistôt a iných predmetov


TECHNICKÉ ÚDAJE


Rozsah izolácie

0,1 MΩ až 2 TΩ

Nominálne skúšobné napätia

250 V, 500 V, 1000 V, 2500 V, 5000 V

Presnosť koncového napätia



testovacie napätie



â¥1000 V 0... 5% nominálnej hodnoty

testovacie napätie

Presnosť izolácie

±5% ±3 číslice

Skratový prúd

5 mA ± 0,5 mA

Presnosť voltmetra

±2%rdg±3dgt

Zdroj

Batérie 8x LR6/AA

Rozsah prevádzkových teplôt a vlhkosti



-20 °C až 45 °C

Vlhkosť

80 % RH

Rozsah skladovacích teplôt a vlhkosti



-20 °C až 60 °C

Bezpečnostná ochrana

Izolácia Cat III 600 V

Poznámka

Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba

EMC

Vyhovuje IEC 61326-1:2013

Rozmery

177 mm x 226 mm x 100 mm

Hmotnosť

1,9 kg (vrátane batérie)


VS-3121


VS-3121Digitálny tester izoláciebol navrhnutý pre elektrické a priemyselné testovacie aplikácie, kde prevádzkové napätie presahuje 1000 V a vyžadujú sa vyššie testovacie napätia izolácie.

Na rozdiel od VS-3121A ponúka VS-3121 napätie s pevným rozsahom 50 V, 100 V, 250 V, 500 V, 1000 V a 2500 V.



Vyžaduje zariadenie s prevádzkovým napätím nad 1 kVDigitálny tester izolácies pri napätiach nad 1 kV. Jadrom vysokonapäťového testovania sú naše 5/10/15 kV jednotky, ktoré poskytujú najvyššiu úroveň testovania kvality spolu s prvotriednou bezpečnosťou, pohodlím a prenosnosťou.

Pre kompletnú schopnosť testovania izolácie všetkých vysokokapitálových





VS-3127

VS-3127Digitálny tester izolácieponúka možnosť vykonávať presné merania izolačného odporu až do 15 kV skúšobného napätia s maximálnym odporom 30 TΩ. Presnosť merania odporu je ± 5 % od 1 MΩ do 3 TΩ!

Pre energetické spoločnosti a servisné spoločnosti je VS-3127 všestranným testerom so svojou flexibilitou a schopnosťou budúcej kontroly. Weshine VS-3127 je navrhnutý tak, aby fungoval kdekoľvek.

Výstupné menovité napätie maximálne dosiahne 7 prevodových stupňov (250Vï¼500Vï¼1KVï¼,2,5KVï¼,5KVï¼,10KVï¼,15KV).

Maximálny skratový prúd 7mA

Test izolačného odporu (IR), test indexu polarizácie ¼PI, test pomeru dielektrickej absorpcie (DAR). Ramp testovací režim (RAMP), filtrovaný odporový testovací režim (FR). *Test kapacity (Cap.).

Funkcia monitorovania napätia, automaticky monitoruje živé napätie meraného




PREČO TESTOVAŤ PRI 15 KV?



5 kV až 15 kV strojnásobí testovací prúd - to môže zabrániť negatívnemu testovaciemu prúdu v prítomnosti vysokého šumu.

15 kV je špecifikované pre aktíva 35 000 V až 69 000 V na základe NETA ATS 2007.

Motory nad 34 500 V by sa mali testovať pri 15 kV na základe NETA ATS 2007.


TECHNICKÉ ÚDAJE


Rozsah izolácie

0,1 MΩ až 30 TΩ

Nominálne skúšobné napätia

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV

Presnosť koncového napätia



ï¼5%ï½10%ï¼±10V

Presnosť izolácie

1 MΩ až 3 TΩ, ±5% ±3 číslice



ï¼3 TΩ, ±20% ±3 číslice

Skratový prúd

â¥7 mA ±0,5 mA

Ramp testovací režim

±2%rdg±3dgt

Zdroj

Zvýšte na prednastavené napätie testovaním s 10% stupňovanou veľkosťou prednastaveného napätia

Rozsah prevádzkových teplôt a vlhkosti



-20 °C až 50 °C

Vlhkosť

80 % RH

Rozsah skladovacích teplôt a vlhkosti



-25 °C až 65 °C

Skúška napätia

AC/DC: 0Vï½1000V,

Presnosť: ±5%rdg±3V

Test kapacity

10nFï½25uF,

Presnosť: ±10%rdg±10nF

Aktuálny test

0,01 nAï½7 mA,

Presnosť: ±5%rdg±0,5nA

Bezpečnostná ochrana

Izolácia Cat III 600 V

Poznámka

Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba

EMC

Vyhovuje IEC 61326-1:2013

Rozmery

280 mm x 260 mm x 160 mm

Hmotnosť

4,9 kg (vrátane batérie)




Výbery


Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti Weshine vynašiel rôzneDigitálny tester izoláciepre každý krok, ako je uvedené vo formulári:


INFORMÁCIE PRE OBJEDNÁVKU PREDigitálny tester izolácieS

Cat. Nie

Maximálne skúšobné napätie

Maximálny testovací rozsah

IR/PI/DAR

RAMP

FR

Čiapka.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ
