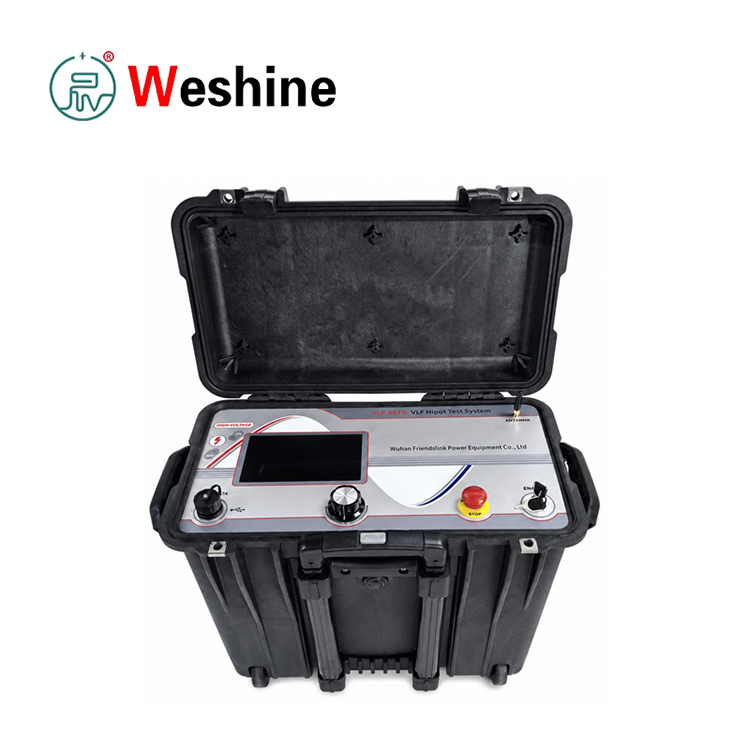

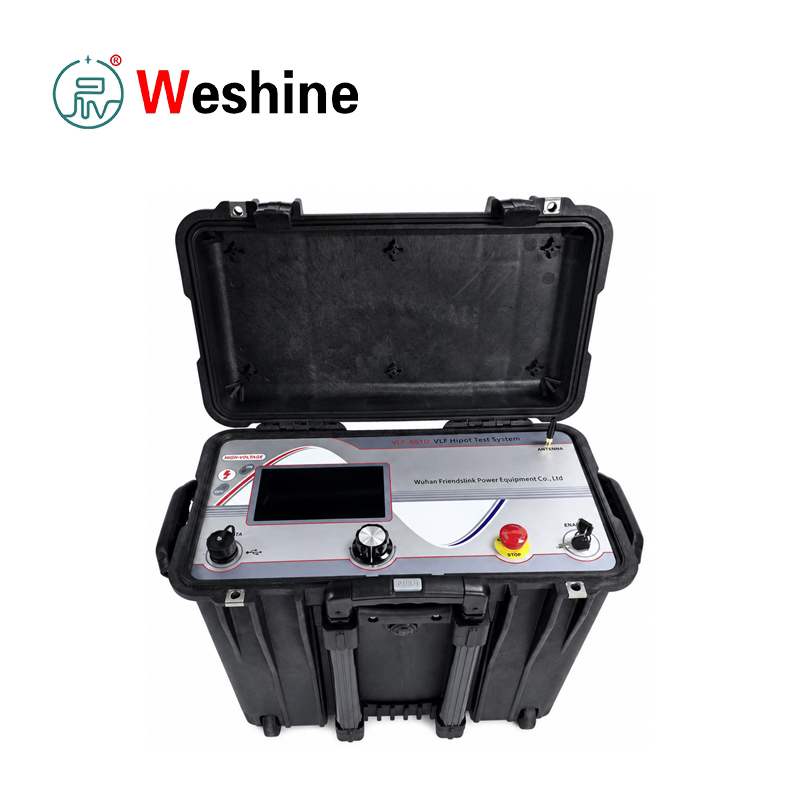

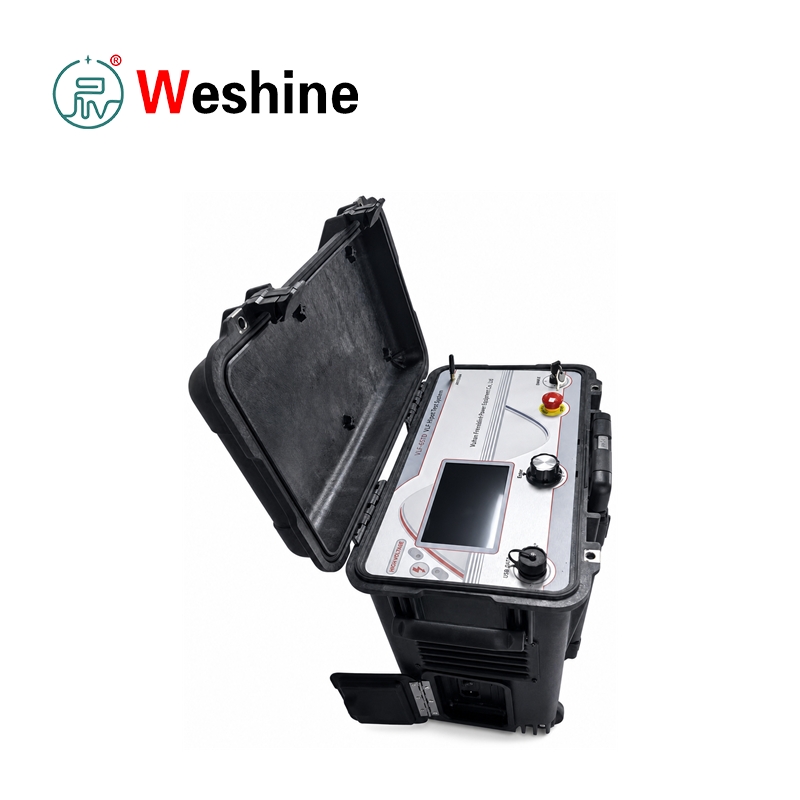

Testovací systém VLF Tan Delta

Odolný testovací systém VLF Tan Delta Test System, ktorý ponúka Weshine, profesionálny výrobca v Číne, je určený na diagnostiku izolácie a testovanie vysokonapäťových napájacích káblov. Integruje meranie odolnosti striedavého napätia VLF a dielektrických strát do jednej kompaktnej jednotky. Zariadenie vyhovuje normám CENELEC HD 620 S1:1996 a HD 621 S1:1996, ktoré sa vzťahujú na káble PE, XLPE a papierovo izolované káble.

Pri bežnej údržbe káblov sa jednoduchou vizuálnou kontrolou nedajú zistiť neviditeľné defekty izolácie vrátane starnutia vodného stromu, znečistenia, mechanického poškodenia a čiastočného poškodenia. Sínusový test 0,1 Hz VLF aplikuje na izoláciu káblov striedavé napätie, pričom vyžaduje oveľa menšiu výkonovú kapacitu ako tradičné 50 Hz testovacie zariadenia, vďaka čomu je testovanie dlhých káblov stredného napätia v teréne oveľa jednoduchšie.

Tento testovací systém VLF Tan Delta poskytuje výstup sínusovej vlny VLF pre testy odolnosti a priame meranie tan delta. Hodnota tan delta odráža dielektrický stratový faktor izolácie kábla, ktorý posudzuje stupne starnutia a poškodenia. Jednotka automaticky vykonáva testy straty pri viacerých úrovniach napätia podľa pevne stanoveného postupu: 0,5 cyklu U0, cyklu U0 a 1,5 cyklu U0. Po dokončení všetkých kôl sa dáta testu uložia a kábel sa úplne vybije.

Dostupné sú dve štandardné konfigurácie: 34 kV a 45 kV špičkové modely. Jednotka 34 kV generuje sínusovú vlnu až do 24 kV RMS (špička 34 kV); 45 kV jednotka dosahuje 31,8 kV RMS (špička 45 kV). Zabudovaný je aj výstup jednosmerného napätia v rozsahu ±1~34 kV pre verziu 34 kV a ±1~45 kV pre verziu 45 kV. Podporované sú aj testovacie režimy obdĺžnikových vĺn a DC.

Pri údržbe plášťa kábla testovacie zariadenie podporuje kontrolu plášťa a lokalizáciu porúch s maximálnym výstupom 10 kV. Meranie zvodového prúdu v režime DC pomáha posúdiť celkovú kvalitu izolácie kábla. Zabudovaná detekcia poruchy okamžite preruší vysoké napätie, keď dôjde k preskoku alebo zlyhaniu kábla, čím ponúka plnú ochranu.

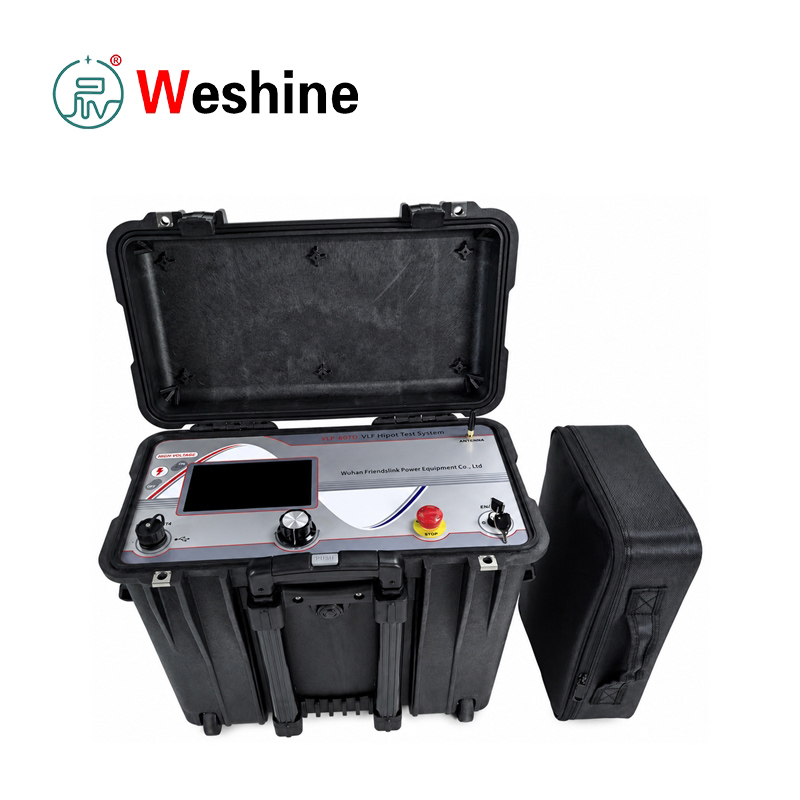

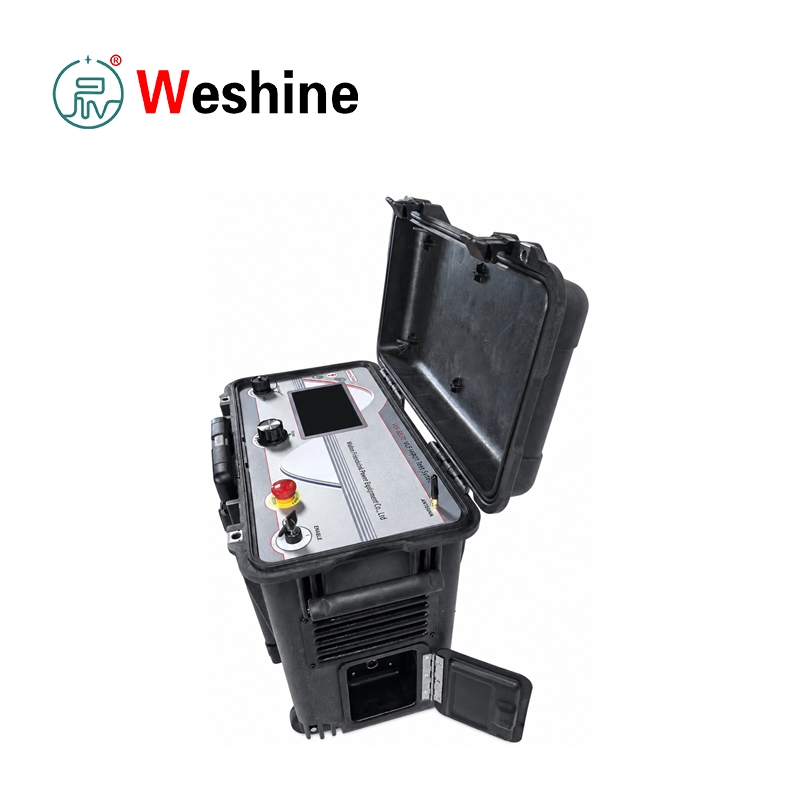

Kompletná sada obsahuje hlavný testovací hostiteľ, vysokonapäťový kábel, uzemňovací vodič, napájací kábel, USB flash disk a tašku na príslušenstvo. Port USB 2.0 umožňuje export dát a aktualizáciu firmvéru. Všetky protokoly testov sú uložené lokálne a možno ich exportovať na USB pre generovanie správ na PC. Zodpovedajúci softvér podporuje súčasné otváranie dátových súborov fázy A/B/C a vytvára podrobné správy s testovacími číslami a krivkami dielektrických strát.

Bezpečnosť je najvyššou prioritou. Počas prevádzky sa bude generovať vysoké napätie, preto môžu pracovať iba odborne vyškolení technici. Operátori musia prísne dodržiavať päť základných bezpečnostných pravidiel: odpojiť napájanie, zablokovať opätovné napájanie, overiť nulové napätie, uzemniť a skratovať, izolovať susedné komponenty pod napätím. Vysokonapäťové testovanie vyžaduje dvoch alebo viacerých pracovníkov na mieste na dohľad.

Sprievodca produktom

Integrovaný tester káblov funguje tak, že na testované káble aplikuje kontrolovateľné sínusové napätie 0,1 Hz. V porovnaní s konvenčným 50 Hz AC testovaním technológia ultranízkej frekvencie výrazne znižuje aktuálne požiadavky na kapacitné káblové zaťaženie, čo umožňuje prenosnú kontrolu strednonapäťových káblov v teréne.

Pred pripojením kábla prísne dodržujte päť pravidiel bezpečnosti vysokého napätia. Uistite sa, že testovací kábel je vypnutý, izolovaný, overený napätím, uzemnený a skratovaný. Všetky blízke živé časti musia byť zakryté alebo oddelené. Zariadenie môže prevádzkovať iba vyškolená obsluha s aspoň jedným dozorom.

Pripojte príslušenstvo v pevnom poradí: najprv pripojte uzemňovací kábel k uzemňovacej svorke hostiteľa, potom pripojte k ochrannému uzemneniu stanice; pripojte vysokonapäťový kábel k vysokonapäťovému výstupnému portu; pripojte vnútorný vodič vysokonapäťového kábla k fáze kábla alebo plášťu pomocou zodpovedajúcich tvaroviek; pripevnite tienenie vysokonapäťového kábla k blízkej uzemňovacej lište; nakoniec zapojte napájací kábel.

Pre testy odolnosti proti VLF vyberte tvar vlny, menovité napätie, frekvenciu a trvanie testu. Špičkové napätie, prúd, výstupný priebeh, nastavená frekvencia a efektívne hodnoty sú zobrazené na obrazovke v reálnom čase. Časovač sa spustí automaticky, keď napätie dosiahne prednastavenú hodnotu.

Pre diagnostiku tan delta aktivujte funkciu dielektrickej straty a zadajte menovité fázové napätie kábla U0. Zariadenie spustí automatické testovacie cykly a každé úplné meranie trvá približne 3 minúty a 30 sekúnd. Zaznamenáva kapacitu kábla, odpor, priemerné dielektrické straty a hodnoty strát v reálnom čase pod 0,5 U0, 1,0 U0 a 1,5 U0.

Po dokončení testovania sa dáta automaticky uložia a kábel sa úplne vybije. Používatelia môžu prehliadať historické záznamy, exportovať jeden alebo viac protokolov do USB 2.0 a vytvárať tlačové zostavy prostredníctvom podporného softvéru. Nástroj zobrazuje stratové krivky a nezávislé údaje pre tri fázy kábla.

Pri testovaní plášťa alebo zisťovaní chyby sa uistite, že plášť kábla nie je uzemnený na oboch koncoch, bez nepriameho uzemnenia cez spoje alebo prípojky. Maximálny výkon pre kontrolu plášťa a vyhľadávanie porúch je 10 kV.

Vlastnosti

1．Podporuje testovanie odolnosti VLF sínusového striedavého prúdu

2. Funkcia merania dielektrickej straty tan delta typu všetko v jednom

3．Dve možnosti špičkového napätia: 34 kV a 45 kV

4．Sínusový výstup: max 24 kV RMS alebo 31,8 kV RMS

5．Zabudovaný výstup jednosmerného napätia pre dodatočné testy izolácie

6. K dispozícii je testovací režim obdĺžnikového napätia

7. Funkcia merania unikajúceho prúdu v režime DC

8．Maximálny výstup 10 kV pre test plášťa a presné určenie chyby plášťa

9．Automatické testovacie sekvencie dielektrickej straty pri 0,5 U0, U0 a 1,5 U0

10．Zobrazenie špičkového napätia a prúdu v reálnom čase počas prevádzky

11. Vizualizácia výstupných kriviek v reálnom čase na obrazovke

12．Automatické vypnutie vysokého napätia pri výpadku napätia

13．Miestne interné úložisko pre všetky protokoly testov

14．Export testovacích dát cez rozhranie USB 2.0

15．Podporný softvér pre prispôsobený výstup testovacej správy

16．Funkcia aktualizácie firmvéru cez USB kľúč

17. Viacjazyčné rozhranie (angličtina a zjednodušená čínština)

18．Vybavené tlačidlom núdzového zastavenia a zámkom vysokonapäťového výstupu

19. Dizajn ochrany proti spätnému napätiu

20．Prenosný ochranný obal na testovanie vonkajších káblov

Aplikačné scenáre

Energetické služby

Operátori siete prijímajú testovaciu jednotku na uvádzanie káblov vysokého napätia do prevádzky, pravidelnú údržbu, diagnostiku tan delta, kontrolu plášťa a hodnotenie izolácie na distribučných sieťach a rozvodniach.

Výrobcovia transformátorov

Továrne transformátorov a elektrických zariadení využívajú tester na testy izolácie káblov a komponentov vyžadujúce meranie napätia VLF a dielektrických strát.

Elektrárne

Elektrárne sa spoliehajú na vybavenie na kontrolu káblov stanice, údržbu kábla pomocného generátora, testovanie plášťa a diagnostiku izolácie počas odstávok údržby.

železnice

Železničné napájacie siete kladú káble stredného napätia v trakčných napájacích staniciach a prenosových vedeniach. Stroj podporuje testy odolnosti káblov a analýzu tan delta počas okien údržby.

Priemyselné závody

Banícke, petrochemické, oceliarske a výrobné dielne ho používajú na testy akceptácie nových káblov, pravidelnú údržbu a zisťovanie porúch plášťa.

univerzity

Vysoké školy a výskumné ústavy používajú testovacie zariadenie na výučbu teórií testovania káblov VLF, výpočtu dielektrických strát, analýzy starnutia izolácie a štandardov bezpečnosti pri vysokonapäťovej prevádzke.

Skúšobné laboratóriá

Profesionálne vysokonapäťové a káblové laboratóriá používajú tento testovací systém VLF Tan Delta Test System na vykonávanie testov odolnosti VLF, merania tan delta, kontroly plášťa a služieb diagnostiky káblov tretích strán.

Údržba káblov

Káblové servisné tímy používajú zariadenie na kontrolu XLPE, PE a papierovo izolovaných káblov, diagnostiku starnutia vodného stromu, lokalizáciu porúch plášťa a tvorbu testovacích správ.

Použiteľné testovacie položky

1. Sínusový kábel VLF vydrží testovanie

2．Testovanie dielektrických strát strednonapäťového kábla tan delta

3. Diagnostika starnutia izolácie káblov XLPE

4. Kontrola odolnosti kábla PE

5. Testovanie výkonu kábla s papierovou izoláciou

6. Posúdenie poškodenia stromovej vody v kábli

7. Testovanie plášťa kábla do 10 kV

8. Určenie chyby plášťa kábla

9. Test odolnosti proti jednosmernému napätiu

10. Testovanie napätia s pravouhlou vlnou

11. Meranie unikajúceho prúdu v režime DC

12. Nové akceptačné testy odovzdania káblov

13. Bežné testy preventívnej údržby káblov

14. Generovanie trojfázového integrovaného testovacieho protokolu

15．Ukladanie miestneho denníka a export údajov z USB

Prípad zákazníka

Oblasť priemyslu:Servis strednonapäťových káblov

Problémy s projektom

Tím údržby elektrickej siete potreboval vyhodnotiť niekoľko starých káblových podávačov XLPE. Jednoduché testy odolnosti mohli skontrolovať iba odolnosť proti poruchám, zatiaľ čo tím tiež požadoval údaje o dielektrických stratách na posúdenie starnutia izolácie a identifikáciu káblov s potenciálnymi defektmi vodného stromu.

Priebeh testovacej prevádzky

Technici izolovali cieľový kábel, dodržali päť bezpečnostných špecifikácií, uzemnili celú súpravu, pripojili vysokonapäťový kábel a tieniaci drôt podľa pokynov a potom zapli testovaciu jednotku. Zvolili testovací režim tan delta, vyplnili menovité fázové napätie kábla U0, uvoľnili núdzové zastavenie a vysokonapäťový zámok a potom spustili automatické testovanie. Jednotka merala dielektrickú stratu pod 0,5 U0, U0 a 1,5 U0, uložila dáta a po dokončení vybila kábel.

Výsledok testu

Zamestnanci skontrolovali historické záznamy a exportovali všetky údaje na USB disk. Zodpovedajúci softvér vygeneroval správy o porovnaní fáz s hodnotami dielektrických strát a trendovými krivkami. Káble s normálnymi indikátormi straty zostali v prevádzke, zatiaľ čo silne poškodené káble boli naplánované na následné monitorovanie.

Výhody aplikácie

Tím dokončil kontrolu odolnosti voči napätiu a diagnostiku starnutia s jedným prenosným zariadením. Automatické testovacie cykly, USB export a generovanie správ výrazne zlepšujú vysledovateľnosť údajov a znižujú ručné papierovanie.

FAQ

Otázka: Aké funkcie vykonáva toto testovacie zariadenie?

Odpoveď: Dokončuje test odolnosti strednonapäťového kábla VLF, meranie dielektrických strát tan delta, kontrolu plášťa, presné určenie poruchy plášťa, testovanie odolnosti proti jednosmernému prúdu, testovanie pravouhlých vĺn a detekciu zvodového prúdu.

Otázka: Aký je rozdiel medzi testom odolnosti VLF a testom tan delta?

A: Test odolnosti VLF overuje, či izolácia kábla znesie špecifikované striedavé napätie; tan delta test meria dielektrický stratový faktor na posúdenie starnutia izolácie a stupňa poškodenia.

Otázka: Aké konfigurácie napätia sú voliteľné?

Odpoveď: Dva modely: 34 kV špičková a 45 kV špičková. Model 34 kV poskytuje sínusový výstup až do 24 kV RMS / 34 kV špičková; 45 kV model dosahuje 31,8 kV RMS / 45 kV vrchol.

Otázka: Pri akej frekvencii sa meria tan delta?

Odpoveď: Meranie tan delta sa vykonáva pri ultra nízkej frekvencii 0,1 Hz.

Otázka: Aký rozsah kapacity kábla podporuje testovanie tan delta?

A: 34 kV model: 1 nF ~ 8 μF; 45 kV model: 1 nF ~ 5 μF.

Otázka: Môže zariadenie exportovať testovacie záznamy?

A: Áno. Protokoly testov sú uložené interne a možno ich exportovať cez USB 2.0. Exportované súbory je možné otvoriť pomocou špeciálneho softvéru na generovanie formálnych testovacích správ.

Otázka: Podporuje presné určenie poruchy plášťa?

Odpoveď: Áno, testovací stroj podporuje kontrolu plášťa a lokalizáciu porúch s maximálnym výstupom 10 kV.

Otázka: Kľúčové bezpečnostné poznámky počas prevádzky?

Odpoveď: Jednotku môžu obsluhovať iba vyškolení odborníci. Testovací kábel musí byť pred zapojením vypnutý, uzemnený a úplne izolovaný. Vysokonapäťové testovanie vyžaduje dohľad na mieste a núdzové zastavenie a vysokonapäťový zámok by sa mali používať správne.

Výhody Weshine

Weshine Electric dodáva profesionálne elektrické testovacie prístroje pre prevádzkovateľov energetických sietí, tímy údržby káblov, inžinierov, skúšobné laboratóriá a všetky typy priemyselných používateľov. Pri diagnostike káblov VLF a tan delta sa zameriavame na jednoduchú prevádzku v teréne, stabilný vysokonapäťový výstup, presné meranie strát, kompletné ukladanie dát a funkcie podporujúce správy. Poskytujeme komplexnú službu vrátane poradenstva pri výbere modelu, prispôsobenia schémy testovania káblov, školenia o bezpečnosti prevádzky a prispôsobených testovacích riešení. S bohatými inžinierskymi skúsenosťami, prísnou kontrolou kvality, plnou technickou podporou, vyspelými testovacími riešeniami a globálnym popredajným servisom pomáhame klientom dokončiť kontrolu odolnosti káblov a diagnostiku izolácie s jasnými, sledovateľnými testovacími údajmi. Ak potrebujete spoľahlivé zariadenie na diagnostiku káblov typu všetko v jednom, náš testovací systém VLF Tan Delta dokáže plne splniť vaše požiadavky na testovanie na mieste.
