Ultranízkofrekvenčný generátor vysokého napätia

Ako profesionálny výrobca v Číne by vám spoločnosť Weishine chcela poskytnúť vysokokvalitný generátor vysokého napätia s ultranízkofrekvenčným napätím, ktorý je určený na testovanie odolnosti elektrickej izolácie striedavým prúdom tam, kde by konvenčné zariadenia na testovanie napájacej frekvencie vyžadovali nadmernú kapacitu. Pri preventívnom testovaní izolácie je test odolnosti voči vysokému napätiu jednou z najdôležitejších metód na overenie, či izolácia zariadenia môže bezpečne odolať špecifikovanému testovaciemu napätiu. Pre testovacie objekty s veľkou kapacitou, ako sú napájacie káble XLPE, výkonové kondenzátory, veľké generátory a motory, testovanie odolnosti 50 Hz striedavého prúdu často vyžaduje veľký testovací transformátor alebo rezonančnú testovaciu súpravu. 0,1 Hz ultranízkofrekvenčný testovací systém znižuje požadovanú kapacitu testovacieho výkonu a robí testovanie v teréne praktickejším. Kompaktný a prenosný dizajn znižuje celkové obstarávacie náklady pre tímy inžinierov v teréne.

Testovacia jednotka generuje kontrolované ultranízkofrekvenčné striedavé vysoké napätie. Dostupné výstupné frekvencie sú 0,1 Hz, 0,05 Hz, 0,02 Hz a 0,01 Hz. Nižšia frekvencia umožňuje prístroju testovať väčšie kapacitné zaťaženie pri zachovaní veľkosti testovacieho zariadenia a spotreby energie. Podľa manuálu je systém vhodný najmä pre elektrické zariadenia s veľkou ekvivalentnou kapacitou, vrátane napájacích káblov, kondenzátorov, stredných a veľkých generátorov a motorov.

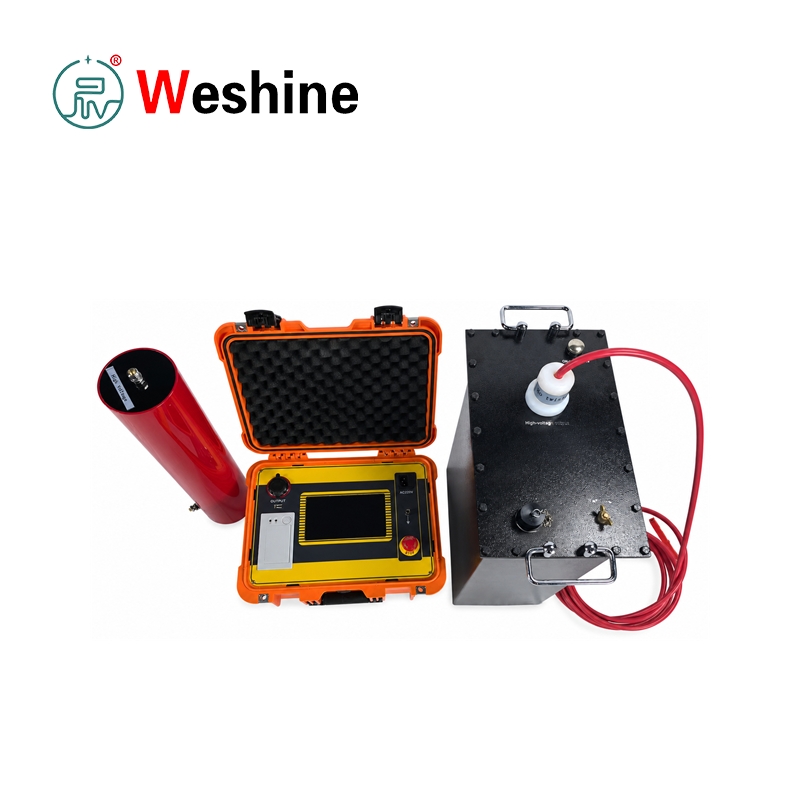

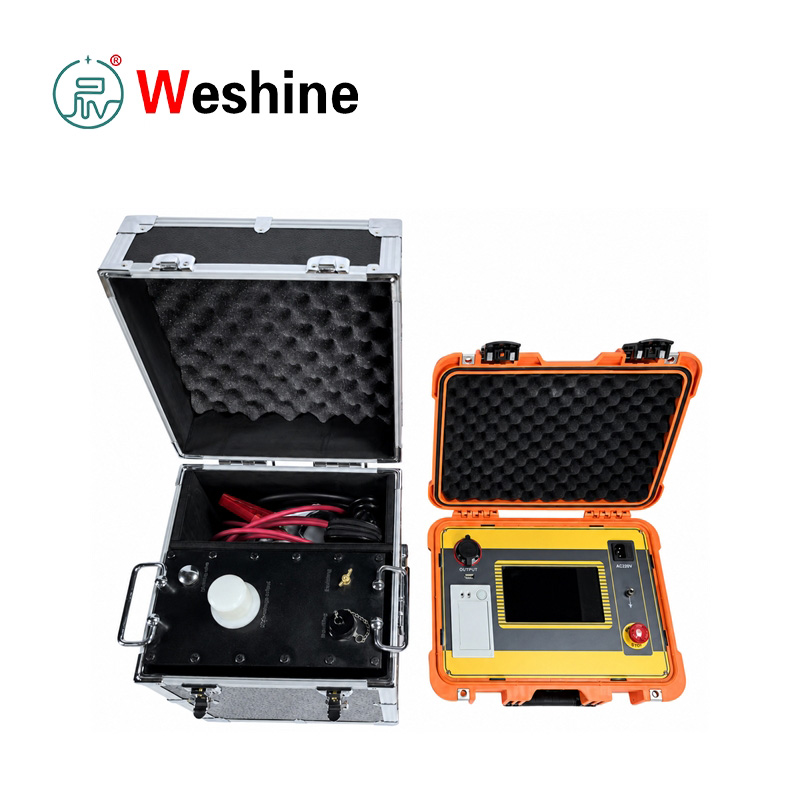

Komponenty produktu

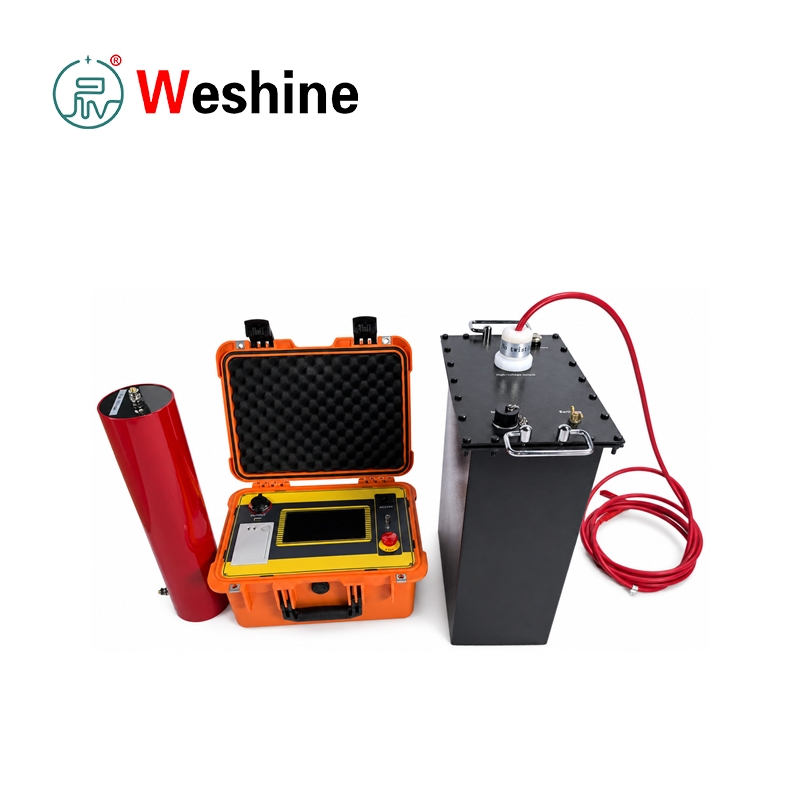

Systém pozostáva z dvoch hlavných častí: regulátora a vysokonapäťového zosilňovača.

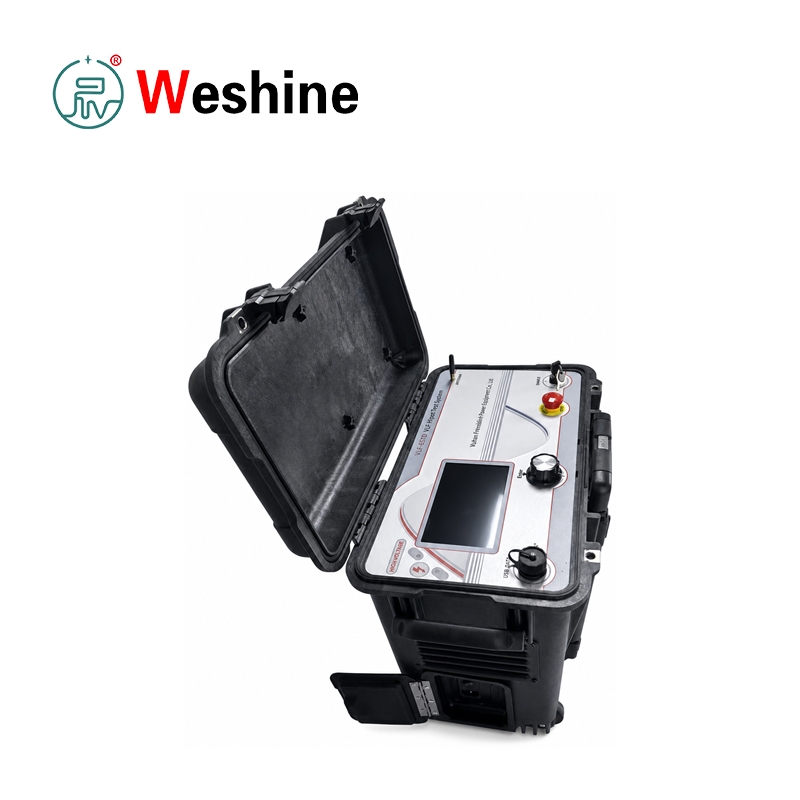

Ovládač obsahuje 7-palcový kapacitný dotykový displej, vypínač, vstup AC 220 V, uzemňovaciu svorku, komunikačný port USB, tlačiareň a tlačidlo núdzového zastavenia.

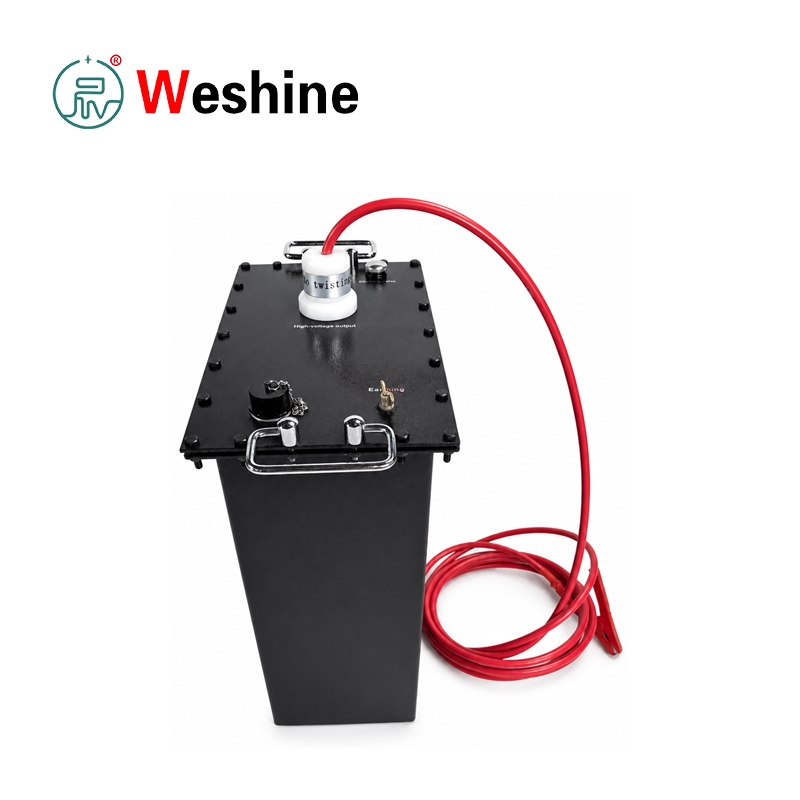

Zosilňovač vytvára vysokonapäťový výstup a je pripojený k regulátoru pomocou dodaného nízkonapäťového ovládacieho kábla. Vysokonapäťový výstup je pripojený k testovanému objektu pomocou dodaného vysokonapäťového kábla a uzemňovacieho príslušenstva.

Prevádzka je automatizovaná

Po zapojení užívateľ nastaví výstupnú frekvenciu, trvanie testu, testovacie napätie, limit nadprúdu na vysokonapäťovej strane a limit prepätia na dotykovej obrazovke. Keď sa test spustí, prístroj vykoná samokontrolu záťaže, automatický nárast napätia, výstup s konštantnou amplitúdou, časovanie, normálne vypnutie a automatické vybíjanie. Prístroj sa môže zastaviť pomocou časovača alebo manuálneho zastavenia. Poskytuje tiež ochranu proti abnormálnemu vypnutiu prostredníctvom prepäťovej a nadprúdovej ochrany.

Tento ultranízkofrekvenčný vysokonapäťový generátor využíva vysokonapäťovú a nízkonapäťovú uzavretú spätnú väzbu. Manuál uvádza, že výstup nevytvára efekt kapacitného nárastu. Viaceré ochranné funkcie zahŕňajú prepäťovú ochranu, vysokonapäťovú nadprúdovú ochranu a nízkonapäťovú nadprúdovú ochranu s dobou pôsobenia ochrany maximálne 10 ms. Regulátor a vysokonapäťový generátor sú prepojené nízkonapäťovou reguláciou a pre bezpečnejšiu prevádzku slúži optické ovládanie. Odolný dizajn hardvéru, dlhá životnosť pre dlhodobé projektové používanie a opakované testovanie.

Výsledky testu je možné priamo vytlačiť ako protokol o teste. Historické údaje sa ukladajú automaticky po normálnom zastavení časovača, manuálnom zastavení, zastavení prepäťovej ochrany alebo zastavení nadprúdovej ochrany. Prístroj môže uložiť až 64 záznamov meraní; staršie záznamy sa pri prekročení limitu úložiska automaticky vymažú. Systém tiež podporuje nastavenie dátumu a času, prepínanie čínskych a anglických rozhraní, automatické ukladanie, automatickú tlač a komunikáciu cez USB so softvérom nadriadeného manažmentu.

Skúšobné zariadenie je v súlade s DL/T 849.4-2004, Všeobecné technické podmienky pre ultranízkofrekvenčné vysokonapäťové generátory. Príručka tiež odkazuje na testovaciu metódu 0,1 Hz VLF pre 35 kV a nižšie izolované napájacie káble XLPE. Pri použití v teréne nesmie kapacita testovaného objektu prekročiť menovité kapacitné zaťaženie zvolenej konfigurácie prístroja. Ak je kapacita testovaného objektu nižšia ako 0,05 μF, na podporu normálneho výstupu možno paralelne pripojiť pomocný kondenzátor 0,05 μF.

Parameter produktu

Sprievodca produktom

Princíp činnosti testovacieho zariadenia VLF

Prenosné testovacie zariadenie VLF funguje tak, že nahrádza test odolnosti pri 50 Hz napájacej frekvencii testom striedavého prúdu s ultranízkou frekvenciou.

Pri kapacitných testovacích objektoch je prúd úmerný frekvencii, kapacite a napätiu. Znížením frekvencie na 0,1 Hz alebo menej sa značne zníži požadovaná kapacita testovacieho výkonu pri zachovaní praktického účelu testovania odolnosti AC izolácie.

Pripojenie zariadenia pred testovaním

Pred testovaním pripojte:

podľa schémy zapojenia v návode.

Uzemňovacia svorka musí byť pripojená k zemi. Vstup AC je pripojený k zdroju napájania 220 V, 50 Hz.

Ak sa použije prenosný generátor, výstupné napätie a frekvencia generátora musia byť stabilné.

Nastavenie parametrov a príprava testu

Zapnite ovládač a prejdite na obrazovku nastavenia parametrov.

Nastavte nasledujúce parametre:

Dostupné frekvencie zahŕňajú:

Trvanie testu je možné nastaviť od 0 do 99 minút.

Hodnoty napätia a prúdu zobrazené prístrojom sú špičkové hodnoty.

Automatický testovací proces

Po stlačení Start prístroj vykoná samokontrolu.

Proces testovania zahŕňa:

1. Samokontrola zaťaženia
2. Automatické zvýšenie napätia
3. Výstup s konštantnou amplitúdou
4. Vydržať načasovanie
5. Automatické vypnutie a vybitie

Ak nie je zistená žiadna záťaž, regulátor zobrazí varovanie bez záťaže.

Po dosiahnutí nastaveného napätia prístroj udržiava výstup s konštantnou amplitúdou a spustí proces časovania výdrže.

Po dosiahnutí nastaveného času systém zastaví vysokonapäťový výstup a automaticky vybije testovaný objekt.

Režimy vypnutia a správa údajov

Nástroj podporuje:

Normálne vypnutie

Abnormálne vypnutie

V každom režime vypnutia sa testovacie dáta uložia ako historické dáta.

Používatelia môžu:

Sprievodca testovaním káblov

Na testovanie káblov:

1. Pred testovaním odpojte všetky elektrické zariadenia pripojené ku káblu.
2. Zmerajte izolačný odpor pomocou megaohmmetra.
3. Test odolnosti VLF vykonajte až po prijateľnej kontrole izolácie.

Manuál špecifikuje:

Trvanie testu:

Sprievodca testovaním synchrónneho motora

Pre testovanie synchrónneho motora sa v príručke odporúča testovanie fázy po fáze.

Testovacia metóda:

Čas testu je vo všeobecnosti rovnaký ako test odolnosti voči výkonovej frekvencii, zvyčajne:

Počas testovania by mali operátori sledovať:

Bezpečnostné vybitie po testovaní

Po vypnutí použite vybíjaciu tyč na úplné vybitie testovaného objektu pred odstránením akýchkoľvek káblov.

Tento krok je nevyhnutný najmä pre kapacitné zariadenia, ako sú:

Vlastnosti

1．Podporuje testovanie odolnosti AC pri ultranízkej frekvencii 0,1 Hz.

2．Podporuje výber výstupnej frekvencie 0,05 Hz, 0,02 Hz a 0,01 Hz.

3．Poskytuje automatické zvýšenie napätia, výstup s konštantnou amplitúdou, časovanie, vypnutie a vybitie.

4. Meria a zobrazuje vysokonapäťový výstup a testovací prúd ako špičkové hodnoty.

5．Poskytuje prepäťovú ochranu pre vysokonapäťový výstup.

6．Poskytuje nadprúdovú ochranu na strane vysokého napätia a na strane nízkeho napätia.

7．Automaticky vypne výstup, keď napätie alebo prúd prekročí nastavený limit.

8. Doba pôsobenia ochrany nie je dlhšia ako 10 ms.

9．Poskytuje 7-palcovú kapacitnú dotykovú obrazovku.

10．Zobrazuje testovacie údaje a výstupný priebeh na dotykovej obrazovke.

11．Zahŕňa automatické ukladanie historických údajov až pre 64 záznamov.

12．Poskytuje vstavanú tlačiareň na tlač protokolu o teste.

13．Podporuje USB komunikáciu s nadradeným riadiacim softvérom.

14．Zahŕňa prepínanie čínskeho a anglického rozhrania.

15.Poskytuje uzavretú slučku vysokonapäťovej a nízkonapäťovej negatívnej spätnej väzby.

16．Podporuje testovanie odolnosti proti striedavému prúdu pri testovaní objektov s veľkou kapacitou.

17．Zahŕňa výbojovú tyč a uzemňovací kábel pre bezpečné vybíjanie po teste.

18. Poskytuje tlačidlo núdzového zastavenia na ovládači.

19. Podporuje vnútornú a vonkajšiu prevádzku.

20．Zahŕňa kompenzačný kondenzátor pre testovacie objekty s malou kapacitou.

Aplikačné scenáre

Energetické služby

Energetické podniky používajú testovacie zariadenie VLF na testovanie strednonapäťových napájacích káblov, veľkých motorov, generátorov, kondenzátorov a iných veľkokapacitných elektrických zariadení počas preventívnej údržby a preberacích testov.

Výrobcovia transformátorov

Výrobcovia transformátorov a elektrických zariadení môžu použiť testovaciu sadu v testovacích oblastiach, kde si veľkokapacitné izolačné systémy vyžadujú overenie odolnosti voči striedavému prúdu pri zníženej frekvencii.

Elektrárne

Elektrárne používajú tento prístroj na testovanie odolnosti vinutia statora generátora, veľkých motorov, servisných káblov staníc a súvisiacich izolačných systémov počas uvádzania do prevádzky, generálnej opravy a bežnej údržby.

železnice

Železničné napájacie systémy používajú káble stredného napätia a rotačné zariadenia. Testovacia jednotka podporuje testovanie odolnosti v teréne počas plánovaných odstávok údržby.

Priemyselné závody

Priemyselné zariadenia, ako sú banské, petrochemické, oceliarske a výrobné závody, môžu použiť prístroj na testovanie izolácie káblov a motorov v systémoch distribúcie energie v závodoch.

univerzity

Univerzity a školiace strediská môžu systém využívať na výučbu princípov testovania odolnosti VLF, výpočtu kapacitného prúdu, postupov testovania káblov a praxe v oblasti bezpečnosti vysokého napätia.

Skúšobné laboratóriá

Vysokonapäťové laboratóriá sa môžu spoľahnúť na ultranízkofrekvenčný vysokonapäťový generátor na testovanie odolnosti kapacitných testovacích objektov, vzoriek káblov, motorov a izolačných systémov vyžadujúcich kontrolované ultranízkofrekvenčné napätie striedavým prúdom.

Údržba káblov

Tímy údržby káblov používajú testovacie zariadenie na akceptačné testy XLPE káblov, preventívne testy, následné kontroly porúch a overenie izolácie po inštalácii alebo oprave.

Aplikácie

Testovanie odolnosti 1．0,1 Hz VLF AC.

2．Napájací kábel XLPE vydrží testovanie.

Testovanie izolácie káblov 3．35 kV a menej.

4. Výkonový kondenzátor vydrží testovanie.

5. Testovanie izolácie stredného a veľkého generátora.

6. Testovanie odolnosti vinutia statora motora.

7. Testovanie odovzdania kábla.

8. Testovanie preventívnej údržby káblov.

9．Overenie izolácie veľkokapacitného zariadenia.

10. Testovanie odolnosti proti striedavému prúdu v teréne so zníženou kapacitou testovacieho výkonu.

11. Automatické časované vysokonapäťové testovanie.

12．Ochrana proti prepätiu a nadprúdu vydržia testovanie.

13．Uloženie historických záznamov o testoch.

14. Generovanie tlačenej správy o teste.

15. Testovanie stavu izolácie pred napájaním.

Prípad zákazníka

Priemysel: Dodávateľ údržby káblov.

Problém: Dodávateľ údržby potreboval vykonať akceptačné testovanie na novo inštalovanom vysokonapäťovom kábli XLPE. Bežné vysokofrekvenčné zariadenia odolné voči striedavému prúdu sa ťažko prepravovali a vyžadovali vyššiu výkonovú kapacitu kvôli kapacite kábla. Tím potreboval prenosné AC odolné riešenie vhodné na testovanie káblov v teréne.

Proces testovania: Technici odpojili všetky zariadenia pripojené ku káblu a najprv skontrolovali každú fázu pomocou megohmetra. Po potvrdení prijateľného izolačného odporu pripojili regulátor, zosilňovač, vysokonapäťový výstupný kábel, uzemňovací kábel a výbojovú tyč podľa skúšobného zapojenia. Testovacie napätie bolo nastavené podľa fázového napätia kábla a hodnota nadprúdu bola vypočítaná z kapacity kábla, testovacej frekvencie a napätia. Tím vybral výstup 0,1 Hz, nastavil požadované trvanie testu a spustil automatické zvyšovanie napätia.

Výsledok: Prístroj dokončil automatické zvýšenie napätia, výstup s konštantnou amplitúdou, časovanie, vypnutie a vybitie. Počas doby výdrže nebol pozorovaný žiadny deštruktívny výboj, abnormálny zvuk, dym, zápach, nestabilné napätie alebo abnormálny prúd. Údaje o teste boli uložené a vytlačené pre záznam projektu.

Výhody: Dodávateľ dokončil test odolnosti kábla AC s menším a praktickejším systémom v teréne. Automatická ochrana, časovanie, vybíjanie, skladovanie a tlač pomohli znížiť ručné ovládanie a zlepšili testovaciu dokumentáciu.

FAQ

Na čo sa používa ultranízkofrekvenčný vysokonapäťový generátor? Používa sa na testovanie odolnosti VLF AC veľkokapacitných elektrických zariadení, najmä napájacích káblov, výkonových kondenzátorov, generátorov a motorov.

Prečo používať testovanie VLF s frekvenciou 0,1 Hz namiesto testovania odolnosti proti striedavému prúdu 50 Hz? Veľkokapacitné testovacie objekty vyžadujú vysoký prúd pri 50 Hz. Zníženie testovacej frekvencie na 0,1 Hz výrazne znižuje požadovanú testovaciu kapacitu, vďaka čomu je testovanie v teréne praktickejšie.

Aké výstupné frekvencie sú k dispozícii? Testovacia jednotka podporuje nastavenia výstupnej frekvencie 0,1 Hz, 0,05 Hz, 0,02 Hz a 0,01 Hz.

Aké je maximálne kapacitné zaťaženie? Maximálne zaťaženie je 0,5 μF pri 0,1 Hz, 1,1 μF pri 0,05 Hz, 2,2 μF pri 0,02 Hz a 5,5 μF pri 0,01 Hz.

Aké ochranné funkcie sú zahrnuté? Prístroj obsahuje prepäťovú ochranu, vysokonapäťovú nadprúdovú ochranu, nízkonapäťovú nadprúdovú ochranu, núdzové zastavenie a automatické vybíjanie po vypnutí.

Môže testovacia súprava vytlačiť protokoly o teste? áno. Zabudovaná tlačiareň dokáže vytlačiť aktuálne testovacie údaje a historické údaje zobrazené na obrazovke.

Koľko historických záznamov je možné uložiť? Prístroj dokáže uložiť až 64 historických záznamov testov. Záznamy staršie ako posledných 64 sa automaticky vymažú.

Aké bezpečnostné opatrenia sú potrebné po testovaní? Po vypnutí použite vybíjaciu tyč na úplné vybitie testovaného objektu pred odstránením akýchkoľvek káblov. Vysokonapäťové testovanie by mal vykonávať iba vyškolený personál podľa vysokonapäťových bezpečnostných postupov.

Výhody Weshine

Weshine Electric poskytuje elektrické testovacie zariadenia pre energetické spoločnosti, dodávateľov, priemyselné závody, laboratóriá a tímy údržby káblov. Pre testovanie odolnosti VLF sa Weshine zameriava na praktickú prevádzku v teréne, stabilný vysokonapäťový výstup, automatickú ochranu, kompletné príslušenstvo a prehľadnú testovaciu dokumentáciu. Prístroje sa dodávajú so záznamami o kontrole z výroby a prevádzkovými pokynmi, ktoré podporujú spoľahlivé používanie po dodaní.

Weshine môže zákazníkom pomôcť s výberom modelu, nastavením skúšobného napätia kábla, hodnotením záťažovej kapacity a prispôsobenými testovacími požiadavkami. Ak hľadáte stabilné, dlhodobé testovacie zariadenie, náš ultra-nízkofrekvenčný vysokonapäťový generátor môže plne uspokojiť vaše rôzne požiadavky na testovanie na mieste. Vďaka inžinierskym skúsenostiam, kontrole kvality, technickej podpore, spoľahlivým testovacím riešeniam a medzinárodným službám pomáha Weshine používateľom efektívne a bezpečne vykonávať testovanie káblov a veľkokapacitnej izolácie. Rýchla globálna logistika, viaceré možnosti platby pre zámorských hromadných nákupcov.
