Skratové napätie transformátora

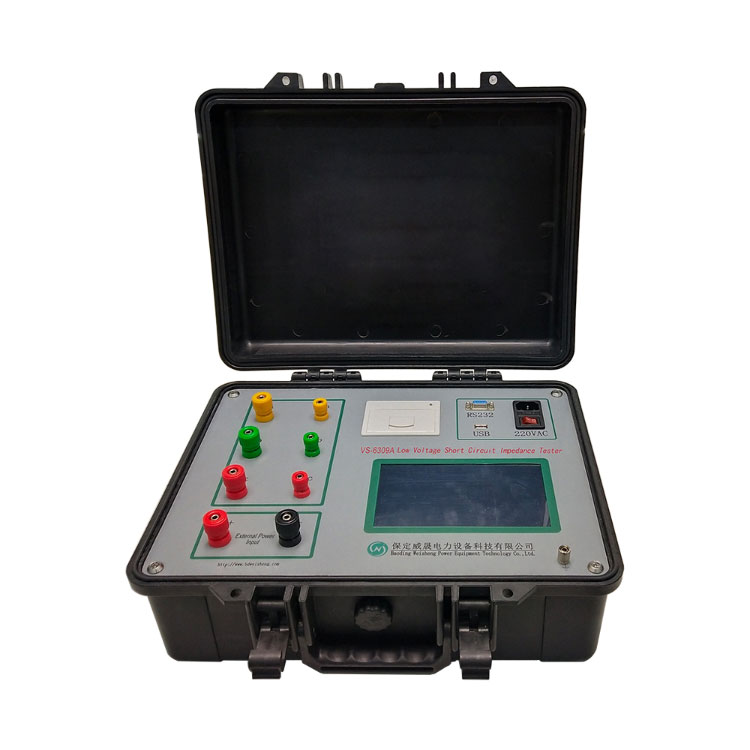

Tester skratovej impedancie transformátora, transformátora LV na skrat Weshine® nie je vybavený externým regulátorom napätia a využíva režim primárneho pripojenia. Začne trojfázové testovanie a po zadaní parametra automaticky vypočíta percento chyby impedancie a poskytne intuitívne výsledky. Ide o rýchly tester, ktorý zisťuje deformáciu vinutia transformátorov na mieste.

Odoslať dopyt Stiahnuť PDF

Popis produktu

WeshineSkratové napätie transformátora

Automatický transformátorový nízkonapäťový tester impedancie skratu má dva modely testovacieho výkonu:

1. Vnútorné napájanie: Test trojfázového transformátora môže byť dokončený s jedným zapojením bez externého regulátora napätia. Test je jednoduchý a vhodný na testovanie na mieste.

2. Externý zdroj napájania: použite testovacie napájanie cez regulátor napätia, vhodný na testovanie v interiéri.

Zobrazenie trojfázového napätia, trojfázového prúdu, trojfázového výkonu, trojfázová skratová impedancia (Zk), trojfázová skratová reaktancia (Xk), trojfázová skratová indukčnosť (Lk), troj- fázového skratového impedančného napätia (Zke) a automaticky vypočítajte transformátor Prepočítaný na menovitú teplotu, menovité prúdové napätie v percentách impedancie a percentuálnu chybu z impedancie na typovom štítku. Môže sa použiť na kontrolu jednofázových porúch trojfázových transformátorov.

TheSkratové napätie transformátoramôže zaznamenať údaje troch jednofázových meraní a vypočítať percentuálnu chybu impedančného napätia a impedančného napätia transformátora podľa rôznych pripojení transformátora. Po dokončení trojfázových testov je možné zobraziť výsledky výpočtu trojfázovej impedancie nakrátko. Výsledky testov sa automaticky konvertujú s korekciou frekvencie, konverziou teploty a konverziou prúdu, aby sa zlepšila porovnateľnosť testovacích údajov. VS-6309B má funkcie testu bez zaťaženia a zaťaženia.

WeshineSkratové napätie transformátoraParameter (špecifikácia)

INFORMÁCIE O PRODUKTE
Meno Produktu	TRANSFORMÁTOROVÝ SKRATOVÝ IMEDANČNÝ TESTER
Rozsah napätia	15 V ~ 500 V	Aktuálny rozsah	0,5 A ~ 50 A
Funkcie	Test impedancie skratu, test nulovej sekvencie impedancie, test záťaže, test bez záťaže
Typická aplikácia	Vysokonapäťové výkonové transformátory.
Hmotnosť	9,5 kg	Certifikáty	CE; EMC; LVD; ISO; IEC;
Rozmery	405 mm * 330 mm * 180 mm	Číslo modelu	Séria VS-6309

Skratové napätie transformátoraVlastnosti

1. Meranie jednofázovej impedancie, trojfázovej impedancie, nulovej sekvencie impedancie (hviezda s neutrálnym bodom), funkcia testu bez zaťaženia.

2. Dva režimy napájania: interné napájanie a externý jednofázový regulátor napätia.

3. Rozsah testovania napätia a prúdu je široký a presnosť je vysoká.

4. So 7,0-palcovou dotykovou obrazovkou je ovládanie jednoduché.

5. Vstavaná veľkokapacitná pamäť, ktorú nie je ľahké stratiť, dokáže uložiť 160 súborov údajov.

6. Vstavaná vysokorýchlostná mikro termotlačiareň, ktorá dokáže tlačiť testovacie údaje.

7. Vstavané vysoko presné hodiny, čas zobrazenia v reálnom čase.

8. S funkciou ukladania disku U.
