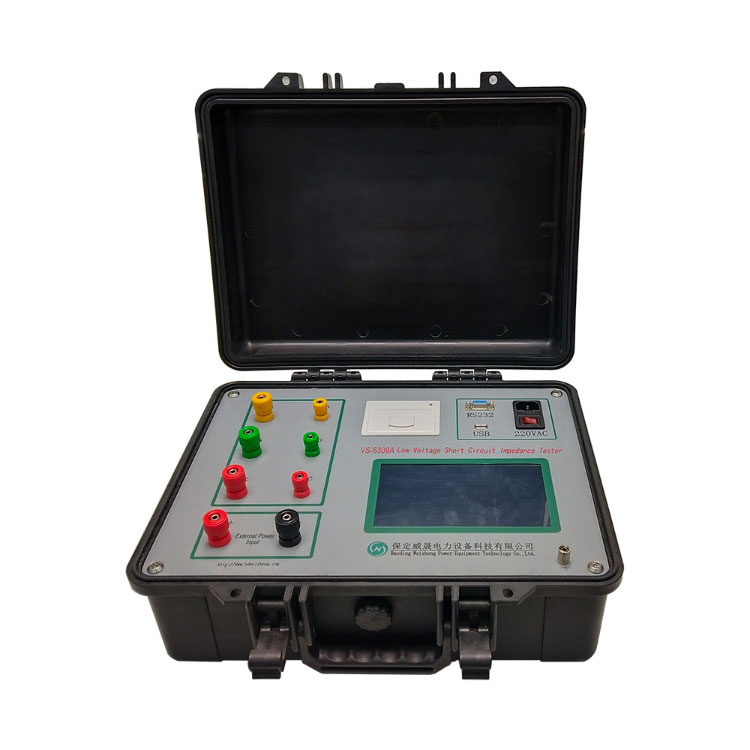

Test záťaže na jednofázovom transformátore, tester skratovej impedancie LV Weshine® Transformer nie je dodávaný s externým regulátorom napätia a používa primárny režim pripojenia. Začne trojfázové testovanie a po zadaní parametra automaticky vypočíta percento chyby impedancie a poskytne intuitívne výsledky. Ide o rýchly tester, ktorý zisťuje deformáciu vinutia transformátorov na mieste.
Tester impedancie nakrátko transformátora LV preZáťažový test na jednofázovom transformátore
Automatický transformátorový nízkonapäťový tester impedancie skratu má dva modely testovacieho výkonu:
1. Vnútorné napájanie: Test trojfázového transformátora môže byť dokončený s jedným zapojením bez externého regulátora napätia. Test je jednoduchý a vhodný na testovanie na mieste.
2. Externý zdroj napájania: použite testovacie napájanie cez regulátor napätia, vhodný na testovanie v interiéri.
Zobrazenie trojfázového napätia, trojfázového prúdu, trojfázového výkonu, trojfázová skratová impedancia (Zk), trojfázová skratová reaktancia (Xk), trojfázová skratová indukčnosť (Lk), troj- fázového skratového impedančného napätia (Zke) a automaticky vypočítajte transformátor Prepočítaný na menovitú teplotu, menovité prúdové napätie v percentách impedancie a percentuálnu chybu z impedancie na typovom štítku. Môže sa použiť na kontrolu jednofázových porúch trojfázových transformátorov.
TheZáťažový test na jednofázovom transformátoremôže zaznamenať údaje troch jednofázových meraní a vypočítať percentuálnu chybu impedančného napätia a impedančného napätia transformátora podľa rôznych pripojení transformátora. Po dokončení trojfázových testov je možné zobraziť výsledky výpočtu trojfázovej impedancie nakrátko. Výsledky testov sa automaticky konvertujú s korekciou frekvencie, konverziou teploty a konverziou prúdu, aby sa zlepšila porovnateľnosť testovacích údajov. VS-6309B má funkcie testu bez zaťaženia a zaťaženia.
INFORMÁCIE O PRODUKTE |
|||
Meno Produktu |
TRANSFORMÁTOROVÝ SKRATOVÝ IMEDANČNÝ TESTER |
||
Rozsah napätia |
15 V ~ 500 V |
Aktuálny rozsah |
0,5 A ~ 50 A |
Funkcie |
Test impedancie skratu, test nulovej sekvencie impedancie, test záťaže, test bez záťaže |
||
Typická aplikácia |
Vysokonapäťové výkonové transformátory. |
||
Hmotnosť |
9,5 kg |
Certifikáty |
CE; EMC; LVD; ISO; IEC; |
Rozmery |
405 mm * 330 mm * 180 mm |
Číslo modelu |
Séria VS-6309 |
1. Meranie jednofázovej impedancie, trojfázovej impedancie, nulovej sekvencie impedancie (hviezda s neutrálnym bodom), funkcia testu bez zaťaženia.
2. Dva režimy napájania: interné napájanie a externý jednofázový regulátor napätia.
3. Rozsah testovania napätia a prúdu je široký a presnosť je vysoká.
4. So 7,0-palcovou dotykovou obrazovkou je ovládanie jednoduché.
5. Vstavaná veľkokapacitná pamäť, ktorú nie je ľahké stratiť, dokáže uložiť 160 súborov údajov.
6. Vstavaná vysokorýchlostná mikro termotlačiareň, ktorá dokáže tlačiť testovacie údaje.
7. Vstavané vysoko presné hodiny, čas zobrazenia v reálnom čase.
8. S funkciou ukladania disku U.
