Megohmmeter na skúšanie izolácie

Weshine® vynašiel Megohmmeter Insulation Tester s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o testere izolácie Megohmmeter od Weshine!

Odoslať dopyt Stiahnuť PDF

Popis produktu

Weshine VS-3121A je Weshine napájaný batériouMegohmmeter na skúšanie izolácies digitálnym a analógovým oblúkovým displejom, určený na testovanie vysokonapäťového izolačného odporu pri údržbe a servise káblov, rotačných strojov, transformátorov, rozvádzačov a priemyselných aplikácií.

Jednosmerné izolačné skúšky sa vykonávajú pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rozsah merania izolačného odporu je 100 k Î© až 1000 G Î©. K dispozícii je automatické vybíjanie testovaných kapacitných obvodov a zobrazené klesajúce napätie.

Ochranná svorka sa môže použiť na minimalizáciu účinkov povrchového úniku a tým aj chybných meraní pri vykonávaní testov izolačného odporu.

Pri kapacitných testovacích objektoch sa prístroj automaticky vybije cez vnútorný odpor a indikuje napätie na svorkách v rozsahu 30 V až 600 V s vyšším napätím označeným „Hi“. Táto funkcia poskytne indikáciu klesajúceho napätia po testovaní reaktívnych záťaží. Keď indikátor napätia zmizne, používateľ môže bezpečne odpojiť testovacie káble.

VS-3121AMegohmmeter na skúšanie izolácieje napájaný ôsmimi článkami 1,5 V IEC LR6 (AA). Dizajnové bezpečnostné prvky zahŕňajú varovný indikátor vysokého napätia, externý displej napätia po IR teste, automatické vybíjanie reaktívnych záťaží a testovacie káble

APLIKÁCIA

Elektrické izolačné materiály sa časom zhoršujú, čo vedie k poruchám a nákladným účtom za opravy. Testery izolačného odporu aplikujú regulované jednosmerné napätie naprieč izoláciou a merajú prúdenie prúdu pomocou Ohmovho zákona na výpočet izolačného odporu. Prúd tečie, pretože žiadny izolačný materiál nie je dokonalý.

Použitie IR testerov zahŕňa:

■ Inštalácia zariadení

■ Bežná údržba

■ Riešenia problémov

Testovanie izolácie s vysokonapäťovým jednosmerným prúdom ovplyvňuje polarizáciu izolácie tak, že následné testovanie bez úplného vybitia testovanej jednotky prinesie odlišné výsledky.

Je potrebné dbať na to, aby sa vždy používal rovnaký proces a technika pripojenia a testovania izolátora, aby bolo možné sledovať výsledky. Je dôležité zaznamenávať teplotu izolácie ako aj hodnoty IR

VLASTNOSTI A VÝHODY

■ Kompaktný, odolný tester izolačného odporu

■ Jednoduchá obsluha a výber rozsahu napätia

■ AC a DC voltmeter (30 V - 600 V)

■ Používateľsky nastaviteľný časovač IR testu (predvolená 1 min), (max. 19 m 50 s)

■ Mäkké puzdro na prenášanie nástroja a elektród

■ Rýchly štart a úplná používateľská príručka

■ Uzamykacie VN izolované zástrčky pre dodatočnú bezpečnosť

■ Uzávery naprieč terminálmi zabraňujú náhodnému vniknutiu nečistôt a iných predmetov

TECHNICKÉ ÚDAJE

Rozsah izolácie	0,1 MÎ© až 2 TÎ©
Nominálne skúšobné napätia	250 V, 500 V, 1000 V, 2500 V, 5000 V
Presnosť koncového napätia
	testovacie napätie
	â¥1000 V 0... 5% nominálnej hodnoty testovacie napätie
Presnosť izolácie	±5% ±3 číslice
Skratový prúd	5 mA ± 0,5 mA
Presnosť voltmetra	±2%rdg±3dgt
Zdroj	Batérie 8x LR6/AA
Rozsah prevádzkových teplôt a vlhkosti
	-20 °C až 45 °C
Vlhkosť	80 % RH
Rozsah skladovacích teplôt a vlhkosti
	-20 °C až 60 °C
Bezpečnostná ochrana	Izolácia Cat III 600 V
Poznámka	Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozmery	177 mm x 226 mm x 100 mm
Hmotnosť	1,9 kg (vrátane batérie)

VS-3121

VS-3121Megohmmeter na skúšanie izoláciebol navrhnutý pre elektrické a priemyselné testovacie aplikácie, kde prevádzkové napätie presahuje 1000 V a vyžadujú sa vyššie testovacie napätia izolácie.

Na rozdiel od VS-3121A ponúka VS-3121 napätie s pevným rozsahom 50 V, 100 V, 250 V, 500 V, 1000 V a 2500 V.

Vyžaduje zariadenie s prevádzkovým napätím nad 1 kVMegohmmeter na skúšanie izolácies pri napätiach nad 1 kV. Jadrom vysokonapäťového testovania sú naše 5/10/15 kV jednotky, ktoré poskytujú najvyššiu úroveň testovania kvality spolu s prvotriednou bezpečnosťou, pohodlím a prenosnosťou.

Pre kompletnú schopnosť testovania izolácie všetkých vysokokapitálových

VS-3127

VS-3127Megohmmeter na skúšanie izolácieponúka možnosť vykonávať presné merania izolačného odporu až do 15 kV skúšobného napätia s maximálnym odporom 30 TÎ©. Presnosť merania odporu je ± 5 % od 1 MÎ© do 3 TÎ©!

Pre energetické spoločnosti a servisné spoločnosti je VS-3127 všestranným testerom so svojou flexibilitou a schopnosťou budúcej kontroly. Weshine VS-3127 je navrhnutý tak, aby fungoval kdekoľvek.

Výstupné menovité napätie maximálne dosiahne 7 prevodových stupňov (250Vï¼500Vï¼1KVï¼,2,5KVï¼,5KVï¼,10KVï¼,15KV).

Maximálny skratový prúd 7mA

Test izolačného odporu (IR), test indexu polarizácie ¼PI, test pomeru dielektrickej absorpcie (DAR). Ramp testovací režim (RAMP), filtrovaný odporový testovací režim (FR). *Test kapacity (Cap.).

Funkcia monitorovania napätia, automaticky monitoruje živé napätie meraného

PREČO TESTOVAŤ PRI 15 KV?

5 kV až 15 kV strojnásobí testovací prúd - to môže zabrániť negatívnemu testovaciemu prúdu v prítomnosti vysokého šumu.

15 kV je špecifikované pre aktíva 35 000 V až 69 000 V na základe NETA ATS 2007.

Motory nad 34 500 V by sa mali testovať pri 15 kV na základe NETA ATS 2007.

TECHNICKÉ ÚDAJE

Rozsah izolácie	0,1 MÎ© až 30 TÎ©
Nominálne skúšobné napätia	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Presnosť koncového napätia
	ï¼5%ï½10%ï¼±10V
Presnosť izolácie	1 MÎ© až 3 TÎ©, ±5% ±3 číslice
	ï¼3 TÎ©, ±20% ±3 číslice
Skratový prúd	â¥7 mA ±0,5 mA
Ramp testovací režim	±2%rdg±3dgt
Zdroj	Zvýšte na prednastavené napätie testovaním s 10% stupňovanou veľkosťou prednastaveného napätia
Rozsah prevádzkových teplôt a vlhkosti
	-20 °C až 50 °C
Vlhkosť	80 % RH
Rozsah skladovacích teplôt a vlhkosti
	-25 °C až 65 °C
Skúška napätia	AC/DC: 0Vï½1000V, Presnosť: ±5%rdg±3V
Test kapacity	10nFï½25uF, Presnosť: ±10%rdg±10nF
Aktuálny test	0,01 nAï½7 mA, Presnosť: ±5%rdg±0,5nA
Bezpečnostná ochrana	Izolácia Cat III 600 V
Poznámka	Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozmery	280 mm x 260 mm x 160 mm
Hmotnosť	4,9 kg (vrátane batérie)

Výbery

Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti Weshine vynašiel rôzneMegohmmeter na skúšanie izoláciepre každý krok, ako je uvedené vo formulári:

INFORMÁCIE PRE OBJEDNÁVKU PREMegohmmeter na skúšanie izolácieS
Cat. Nie	Maximálne skúšobné napätie	Maximálny testovací rozsah	IR/PI/DAR	RAMP	FR	Čiapka.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√

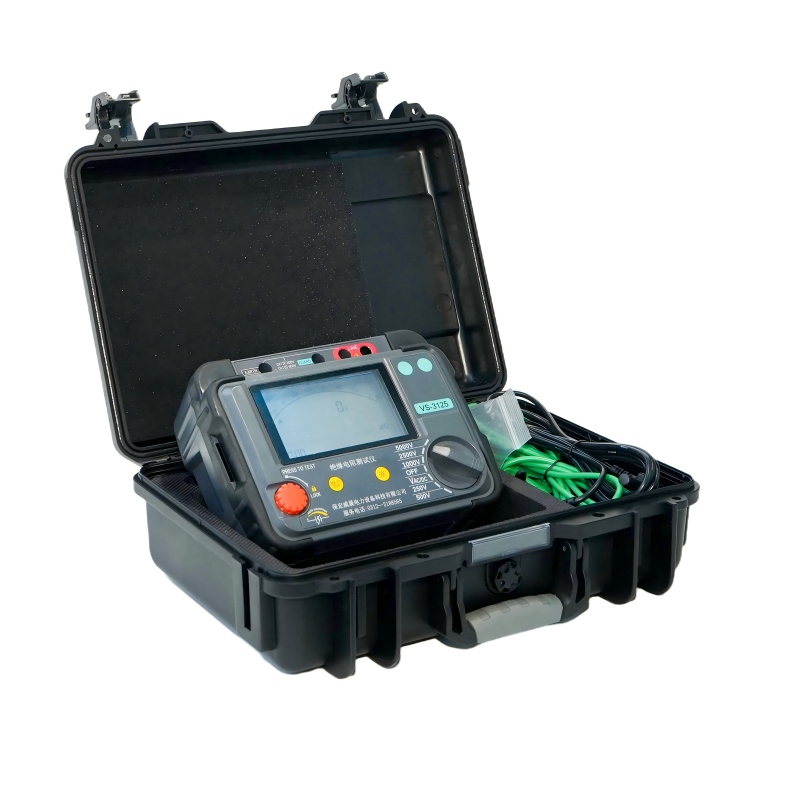

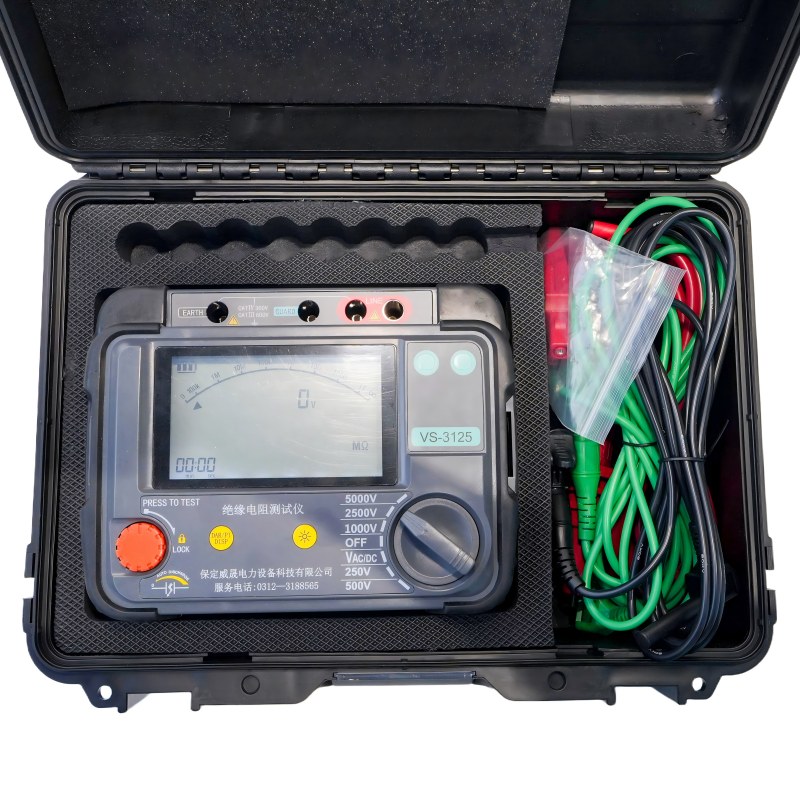

VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.
