Weshine® vynašiel digitálny megohm meter s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o digitálnom megohmovom merači od Weshine!
WeshineTest megaohmmetras digitálnym a analógovým oblúkovým displejom, určený na testovanie vysokonapäťového izolačného odporu pri údržbe a servise káblov, rotačných strojov, transformátorov, rozvádzačov a priemyselných aplikácií.
Jednosmerné izolačné skúšky sa vykonávajú pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rozsah merania izolačného odporu je 100 k Ω až 1000 G Ω. K dispozícii je automatické vybíjanie testovaných kapacitných obvodov a zobrazené klesajúce napätie.
Ochranná svorka sa môže použiť na minimalizáciu účinkov povrchového úniku a tým aj chybných meraní pri vykonávaní testov izolačného odporu.
Pri kapacitných testovacích objektoch sa prístroj automaticky vybije cez vnútorný odpor a indikuje napätie na svorkách v rozsahu 30 V až 600 V s vyšším napätím označeným „Hi“. Táto funkcia poskytne indikáciu klesajúceho napätia po testovaní reaktívnych záťaží. Keď indikátor napätia zmizne, používateľ môže bezpečne odpojiť testovacie káble.
WeshineTest megaohmmetraje napájaný ôsmimi článkami 1,5 V IEC LR6 (AA). Dizajnové bezpečnostné prvky zahŕňajú varovný indikátor vysokého napätia, externý displej napätia po IR teste, automatické vybíjanie reaktívnych záťaží a testovacie káble
Elektrické izolačné materiály sa časom zhoršujú, čo vedie k poruchám a nákladným účtom za opravy. Testery izolačného odporu aplikujú regulované jednosmerné napätie naprieč izoláciou a merajú prúdenie prúdu pomocou Ohmovho zákona na výpočet izolačného odporu. Prúd tečie, pretože žiadny izolačný materiál nie je dokonalý.
Použitie IR testerov zahŕňa:
â
■ Inštalácia zariadení
■ Bežná údržba
■ Riešenia problémov
Testovanie izolácie s vysokonapäťovým jednosmerným prúdom ovplyvňuje polarizáciu izolácie tak, že následné testovanie bez úplného vybitia testovanej jednotky prinesie odlišné výsledky.
Je potrebné dbať na to, aby sa vždy používal rovnaký proces a technika pripojenia a testovania izolátora, aby bolo možné sledovať výsledky. Je dôležité zaznamenávať teplotu izolácie ako aj hodnoty IR
■ Kompaktný, odolný tester izolačného odporu
■ Jednoduchá obsluha a výber rozsahu napätia
■ AC a DC voltmeter (30 V - 600 V)
■ Používateľsky nastaviteľný časovač IR testu (predvolená 1 min), (max. 19 m 50 s)
■ Mäkké puzdro na prenášanie nástroja a elektród
■ Rýchly štart a úplná používateľská príručka
■ Uzamykacie VN izolované zástrčky pre dodatočnú bezpečnosť
■ Uzávery naprieč terminálmi zabraňujú náhodnému vniknutiu nečistôt a iných predmetov
Rozsah izolácie |
0,1 MΩ až 2 TΩ |
Nominálne skúšobné napätia |
250 V, 500 V, 1000 V, 2500 V, 5000 V |
Presnosť koncového napätia |
|
|
testovacie napätie |
|
â¥1000 V 0... 5% nominálnej hodnoty testovacie napätie |
Presnosť izolácie |
±5% ±3 číslice |
Skratový prúd |
5 mA ± 0,5 mA |
Presnosť voltmetra |
±2%rdg±3dgt |
Zdroj |
Batérie 8x LR6/AA |
Rozsah prevádzkových teplôt a vlhkosti |
|
|
-20 °C až 45 °C |
Vlhkosť |
80 % RH |
Rozsah skladovacích teplôt a vlhkosti |
|
|
-20 °C až 60 °C |
Bezpečnostná ochrana |
Izolácia Cat III 600 V |
Poznámka |
Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba |
EMC |
Vyhovuje IEC 61326-1:2013 |
Rozmery |
177 mm x 226 mm x 100 mm |
Hmotnosť |
1,9 kg (vrátane batérie) |
VS-3121
VS-3121Test megaohmmetrabol navrhnutý pre elektrické a priemyselné testovacie aplikácie, kde prevádzkové napätie presahuje 1000 V a vyžadujú sa vyššie testovacie napätia izolácie.
Na rozdiel od VS-3121A ponúka VS-3121 napätie s pevným rozsahom 50 V, 100 V, 250 V, 500 V, 1000 V a 2500 V.
Vyžaduje zariadenie s prevádzkovým napätím nad 1 kVTest megaohmmetras pri napätiach nad 1 kV. Jadrom vysokonapäťového testovania sú naše 5/10/15 kV jednotky, ktoré poskytujú najvyššiu úroveň testovania kvality spolu s prvotriednou bezpečnosťou, pohodlím a prenosnosťou.
Pre kompletnú schopnosť testovania izolácie všetkých vysokokapitálových
|
VS-3127 VS-3127Test megaohmmetraponúka možnosť vykonávať presné merania izolačného odporu až do 15 kV skúšobného napätia s maximálnym odporom 30 TΩ. Presnosť merania odporu je ± 5 % od 1 MΩ do 3 TΩ! Pre energetické spoločnosti a servisné spoločnosti je VS-3127 všestranným testerom so svojou flexibilitou a schopnosťou budúcej kontroly. Weshine VS-3127 je navrhnutý tak, aby fungoval kdekoľvek. Výstupné menovité napätie maximálne dosiahne 7 prevodových stupňov (250Vï¼500Vï¼1KVï¼,2,5KVï¼,5KVï¼,10KVï¼,15KV). Maximálny skratový prúd 7mA Test izolačného odporu (IR), test indexu polarizácie ¼PI, test pomeru dielektrickej absorpcie (DAR). Ramp testovací režim (RAMP), filtrovaný odporový testovací režim (FR). *Test kapacity (Cap.). Funkcia monitorovania napätia, automaticky monitoruje živé napätie meraného
|
5 kV až 15 kV strojnásobí testovací prúd - to môže zabrániť negatívnemu testovaciemu prúdu v prítomnosti vysokého šumu.
15 kV je špecifikované pre aktíva 35 000 V až 69 000 V na základe NETA ATS 2007.
Motory nad 34 500 V by sa mali testovať pri 15 kV na základe NETA ATS 2007.
Rozsah izolácie |
0,1 MΩ až 30 TΩ |
Nominálne skúšobné napätia |
250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV |
Presnosť koncového napätia |
|
|
ï¼5%ï½10%ï¼±10V |
Presnosť izolácie |
1 MΩ až 3 TΩ, ±5% ±3 číslice |
|
ï¼3 TΩ, ±20% ±3 číslice |
Skratový prúd |
â¥7 mA ±0,5 mA |
Ramp testovací režim |
±2%rdg±3dgt |
Zdroj |
Zvýšte na prednastavené napätie testovaním s 10% stupňovanou veľkosťou prednastaveného napätia |
Rozsah prevádzkových teplôt a vlhkosti |
|
|
-20 °C až 50 °C |
Vlhkosť |
80 % RH |
Rozsah skladovacích teplôt a vlhkosti |
|
|
-25 °C až 65 °C |
Skúška napätia |
AC/DC: 0Vï½1000V, Presnosť: ±5%rdg±3V |
Test kapacity |
10nFï½25uF, Presnosť: ±10%rdg±10nF |
Aktuálny test |
0,01 nAï½7 mA, Presnosť: ±5%rdg±0,5nA |
Bezpečnostná ochrana |
Izolácia Cat III 600 V |
Poznámka |
Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba |
EMC |
Vyhovuje IEC 61326-1:2013 |
Rozmery |
280 mm x 260 mm x 160 mm |
Hmotnosť |
4,9 kg (vrátane batérie) |
Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti Weshine vynašiel rôzneTest megaohmmetrapre každý krok, ako je uvedené vo formulári:
INFORMÁCIE PRE OBJEDNÁVKU PRETest megaohmmetraS |
||||||
Cat. Nie |
Maximálne skúšobné napätie |
Maximálny testovací rozsah |
IR/PI/DAR |
RAMP |
FR |
Čiapka. |
VS-3121 |
2,5 kV |
100 GΩ |
√ |
|
|
|
VS-3121A |
5,0 kV |
20 TΩ |
√ |
|
|
|

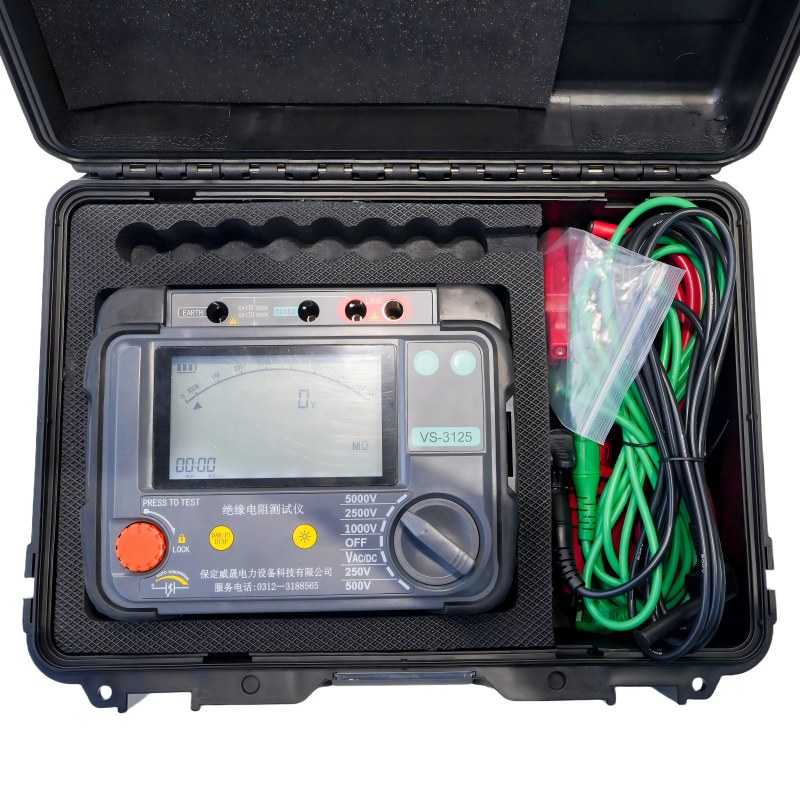

VS-3125 |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
|
VS-3125A |
5,0 kV |
10 TΩ |
√ |
√ |
√ |
√ |
VS-3126 |
10,0 kV |
20 TΩ |
√ |
√ |
√ |
|
VS-3126A |
10,0 kV |
20 TΩ |
√ |
√ |
√ |
√ |
VS-3127 |
15,0 kV |
30 TΩ |
√ |
√ |
√ |
√ |
Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.
