Digitálny merač izolácie

Weshine® vynašiel digitálny merač izolácie s certifikátom CE, vysokou kvalitou a presnosťou, vynájdený a vyrobený podľa národných noriem, k dispozícii je kompletné elektrické testovacie riešenie. Kontaktujte nás pre viac podrobností o digitálnom merači izolácie od Weshine!

Odoslať dopyt Stiahnuť PDF

Popis produktu

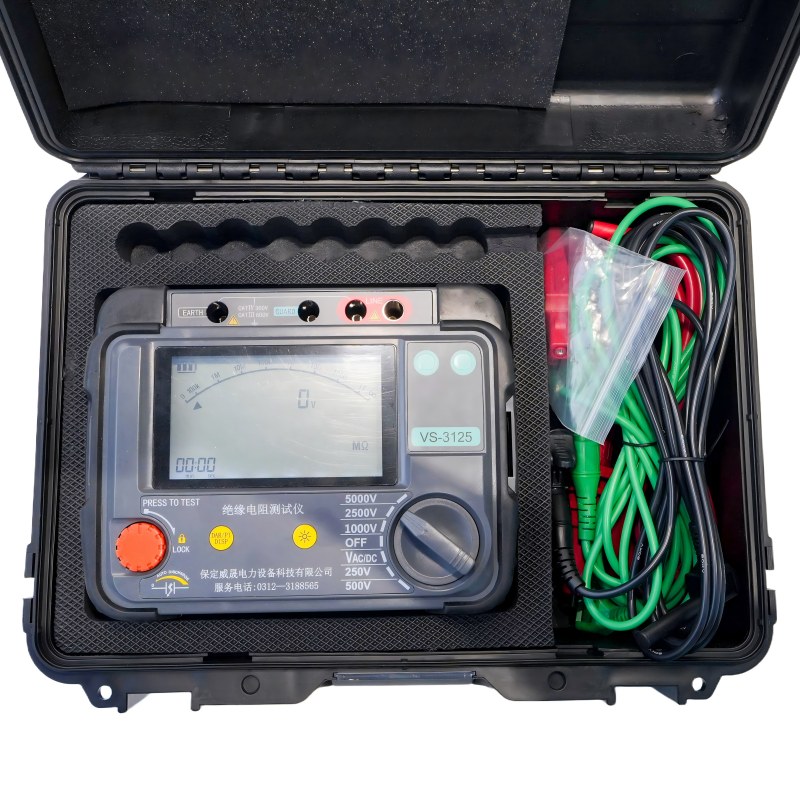

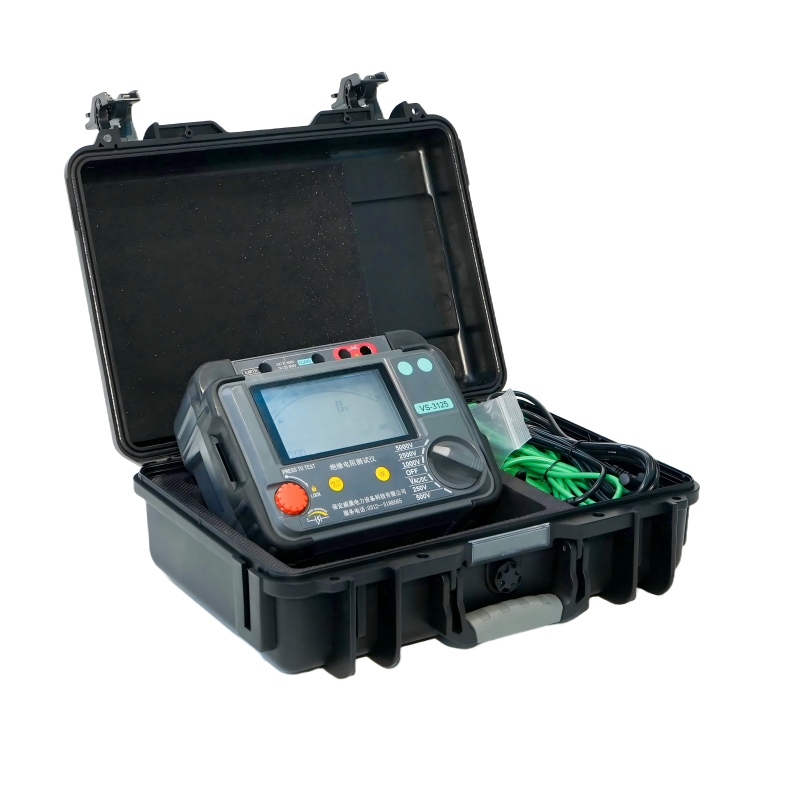

WeshineDigitálny merač izolácies digitálnym a analógovým oblúkovým displejom, určený na testovanie vysokonapäťového izolačného odporu pri údržbe a servise káblov, rotačných strojov, transformátorov, rozvádzačov a priemyselných aplikácií.

Jednosmerné izolačné skúšky sa vykonávajú pri 250 V, 500 V, 1000 V, 2500 V, 5000 V. Rozsah merania izolačného odporu je 100 k Î© až 1000 G Î©. K dispozícii je automatické vybíjanie testovaných kapacitných obvodov a zobrazené klesajúce napätie.

Ochranná svorka sa môže použiť na minimalizáciu účinkov povrchového úniku a tým aj chybných meraní pri vykonávaní testov izolačného odporu.

Pri kapacitných testovacích objektoch sa prístroj automaticky vybije cez vnútorný odpor a indikuje napätie na svorkách v rozsahu 30 V až 600 V s vyšším napätím označeným „Hi“. Táto funkcia poskytne indikáciu klesajúceho napätia po testovaní reaktívnych záťaží. Keď indikátor napätia zmizne, používateľ môže bezpečne odpojiť testovacie káble.

WeshineDigitálny merač izolácieje napájaný ôsmimi článkami 1,5 V IEC LR6 (AA). Dizajnové bezpečnostné prvky zahŕňajú varovný indikátor vysokého napätia, externý displej napätia po IR teste, automatické vybíjanie reaktívnych záťaží a testovacie káble

APLIKÁCIA

Elektrické izolačné materiály sa časom zhoršujú, čo vedie k poruchám a nákladným účtom za opravy. Testery izolačného odporu aplikujú regulované jednosmerné napätie naprieč izoláciou a merajú tok prúdu pomocou Ohmovho zákona na výpočet izolačného odporu. Prúd tečie, pretože žiadny izolačný materiál nie je dokonalý.

Použitie IR testerov zahŕňa:

■ Inštalácia zariadení

■ Bežná údržba

■ Riešenia problémov

Testovanie izolácie s vysokonapäťovým jednosmerným prúdom ovplyvňuje polarizáciu izolácie tak, že následné testovanie bez úplného vybitia testovanej jednotky prinesie odlišné výsledky.

Je potrebné dbať na to, aby sa vždy používal rovnaký proces a technika pripojenia a testovania izolátora, aby bolo možné sledovať výsledky. Je dôležité zaznamenávať teplotu izolácie ako aj hodnoty IR

VLASTNOSTI A VÝHODY

■ Kompaktný, odolný tester izolačného odporu

■ Jednoduchá obsluha a výber rozsahu napätia

■ AC a DC voltmeter (30 V - 600 V)

■ Používateľsky nastaviteľný časovač IR testu (predvolená 1 min), (max. 19 m 50 s)

■ Mäkké puzdro na prenášanie nástroja a elektród

■ Rýchly štart a úplná používateľská príručka

■ Uzamykacie VN izolované zástrčky pre dodatočnú bezpečnosť

■ Uzávery naprieč terminálmi zabraňujú náhodnému vniknutiu nečistôt a iných predmetov

TECHNICKÉ ÚDAJE

Rozsah izolácie	0,1 MÎ© až 2 TÎ©
Nominálne skúšobné napätia	250 V, 500 V, 1000 V, 2500 V, 5000 V
Presnosť koncového napätia
	testovacie napätie
	â¥1000 V 0... 5% nominálnej hodnoty testovacie napätie
Presnosť izolácie	±5% ±3 číslice
Skratový prúd	5 mA ± 0,5 mA
Presnosť voltmetra	±2%rdg±3dgt
Zdroj	Batérie 8x LR6/AA
Rozsah prevádzkových teplôt a vlhkosti
	-20 °C až 45 °C
Vlhkosť	80 % RH
Rozsah skladovacích teplôt a vlhkosti
	-20 °C až 60 °C
Bezpečnostná ochrana	Izolácia Cat III 600 V
Poznámka	Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozmery	177 mm x 226 mm x 100 mm
Hmotnosť	1,9 kg (vrátane batérie)

VS-3121

VS-3121Digitálny merač izoláciebol navrhnutý pre elektrické a priemyselné testovacie aplikácie, kde prevádzkové napätie presahuje 1000 V a vyžadujú sa vyššie testovacie napätia izolácie.

Na rozdiel od VS-3121A ponúka VS-3121 napätie s pevným rozsahom 50 V, 100 V, 250 V, 500 V, 1000 V a 2500 V.

Vyžaduje zariadenie s prevádzkovým napätím nad 1 kVDigitálny merač izolácies pri napätiach nad 1 kV. Jadrom vysokonapäťového testovania sú naše 5/10/15 kV jednotky, ktoré poskytujú najvyššiu úroveň testovania kvality spolu s prvotriednou bezpečnosťou, pohodlím a prenosnosťou.

Pre kompletnú schopnosť testovania izolácie všetkých vysokokapitálových

VS-3127

VS-3127Digitálny merač izolácieponúka možnosť vykonávať presné merania izolačného odporu až do 15 kV skúšobného napätia s maximálnym odporom 30 TÎ©. Presnosť merania odporu je ± 5 % od 1 MÎ© do 3 TÎ©!

Pre energetické spoločnosti a servisné spoločnosti je VS-3127 všestranným testerom so svojou flexibilitou a schopnosťou budúcej kontroly. Weshine VS-3127 je navrhnutý tak, aby fungoval kdekoľvek.

Výstupné menovité napätie maximálne dosiahne 7 prevodových stupňov (250Vï¼500Vï¼1KVï¼,2,5KVï¼,5KVï¼,10KVï¼,15KV).

Maximálny skratový prúd 7mA

Test izolačného odporu (IR), test indexu polarizácie ¼PI, test pomeru dielektrickej absorpcie (DAR). Ramp testovací režim (RAMP), filtrovaný odporový testovací režim (FR). *Test kapacity (Cap.).

Funkcia monitorovania napätia, automaticky monitoruje živé napätie meraného

PREČO TESTOVAŤ PRI 15 KV?

5 kV až 15 kV strojnásobí testovací prúd - to môže zabrániť negatívnemu testovaciemu prúdu v prítomnosti vysokého šumu.

15 kV je špecifikované pre aktíva 35 000 V až 69 000 V na základe NETA ATS 2007.

Motory nad 34 500 V by sa mali testovať pri 15 kV na základe NETA ATS 2007.

TECHNICKÉ ÚDAJE

Rozsah izolácie	0,1 MÎ© až 30 TÎ©
Nominálne skúšobné napätia	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Presnosť koncového napätia
	ï¼5%ï½10%ï¼±10V
Presnosť izolácie	1 MÎ© až 3 TÎ©, ±5% ±3 číslice
	ï¼3 TÎ©, ±20% ±3 číslice
Skratový prúd	â¥7 mA ±0,5 mA
Ramp testovací režim	±2%rdg±3dgt
Zdroj	Zvýšte na prednastavené napätie testovaním s 10% stupňovanou veľkosťou prednastaveného napätia
Rozsah prevádzkových teplôt a vlhkosti
	-20 °C až 50 °C
Vlhkosť	80 % RH
Rozsah skladovacích teplôt a vlhkosti
	-25 °C až 65 °C
Skúška napätia	AC/DC: 0Vï½1000V, Presnosť: ±5%rdg±3V
Test kapacity	10nFï½25uF, Presnosť: ±10%rdg±10nF
Aktuálny test	0,01 nAï½7 mA, Presnosť: ±5%rdg±0,5nA
Bezpečnostná ochrana	Izolácia Cat III 600 V
Poznámka	Servisná chyba s uvedenými environmentálnymi limitmi je dvakrát vnútorná chyba
EMC	Vyhovuje IEC 61326-1:2013
Rozmery	280 mm x 260 mm x 160 mm
Hmotnosť	4,9 kg (vrátane batérie)

Výbery

Weshine má 8-ročné skúsenosti špeciálne pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti Weshine vynašiel rôzneDigitálny merač izoláciepre každý krok, ako je uvedené vo formulári:

INFORMÁCIE PRE OBJEDNÁVKU PREDigitálny merač izolácieS
Cat. Nie	Maximálne skúšobné napätie	Maximálny testovací rozsah	IR/PI/DAR	RAMP	FR	Čiapka.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Na základe problémov s dodávateľským reťazcom: Kontaktujte svojho preferovaného autorizovaného distribútora Weshine pre aktuálne ceny a dodacie lehoty.
