Test odporu vinutia transformátora

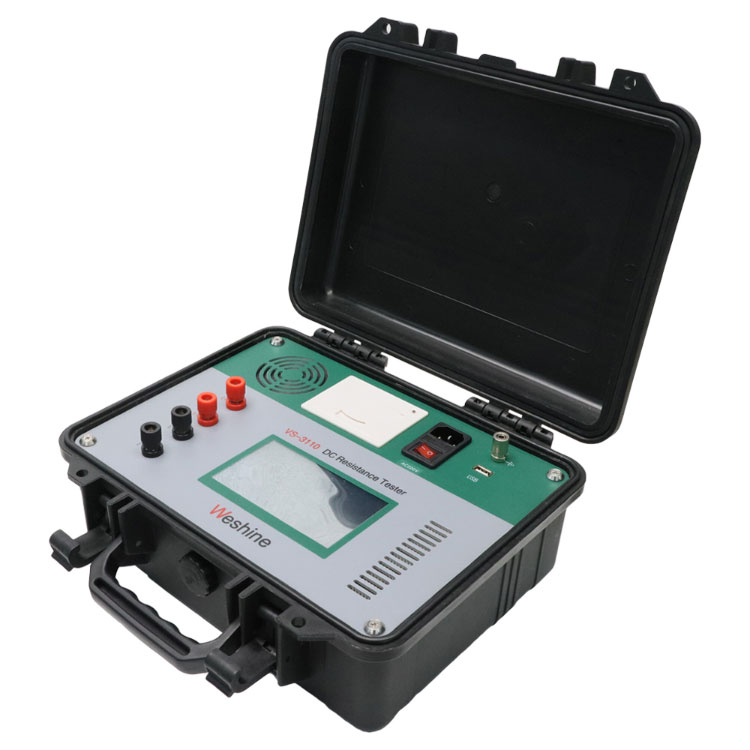

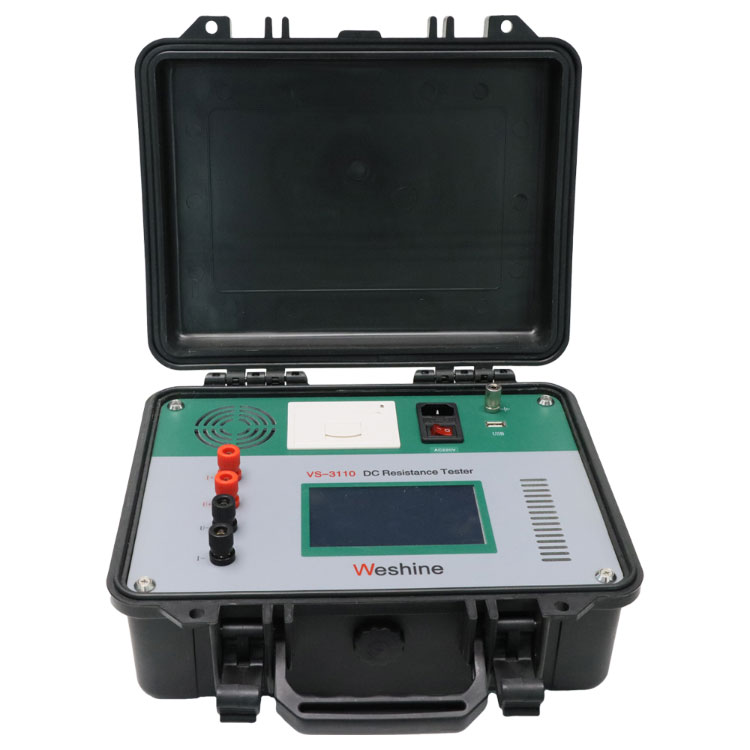

Weshine, profesionálny výrobca v Číne, poskytuje tester odporu vinutia transformátora VS-3110 je profesionálny elektrický testovací prístroj určený na presné testovanie odporu vinutia transformátora. Tento prístroj, známy tiež ako tester jednosmerného odporu transformátora alebo transformátorový ohmmeter, je vyvinutý na meranie odporu rôznych magnetických vinutí a elektrických spojení s nízkym odporom.

Test odporu vinutia transformátora je dôležitou diagnostickou metódou používanou na overenie elektrického stavu vinutia transformátora, kontrolu vnútorných spojení a vyhodnotenie integrity prepínačov odbočiek. Presným meraním hodnôt odporu jednosmerného prúdu môžu inžinieri identifikovať potenciálne problémy súvisiace s pripojeniami vinutia a stavom vodičov počas výroby transformátora, inštalácie, uvedenia do prevádzky a údržby.

Prečo je testovanie odporu vinutia transformátora dôležité?

Testovanie odporu vinutia transformátora je jedným z najdôležitejších rutinných elektrických testov používaných na overenie integrity vinutia, detekciu uvoľnených spojení, identifikáciu chýb prepínača odbočiek a vyhodnotenie stavu vodičov.

Porovnaním hodnôt odporu medzi fázami a historickými záznamami o údržbe môžu inžinieri identifikovať abnormality skôr, ako sa rozvinú do porúch transformátora.

Medzi typické zistené problémy patria:

Uvoľnené spojenia vinutia

Poškodené prepínače odbočiek

Slabé spájkované spoje

Skrátené otáčky vinutia

Starnúce vodiče

Vysoký kontaktný odpor

Kľúčové vlastnosti

1. Presné meranie odporu vinutia transformátora

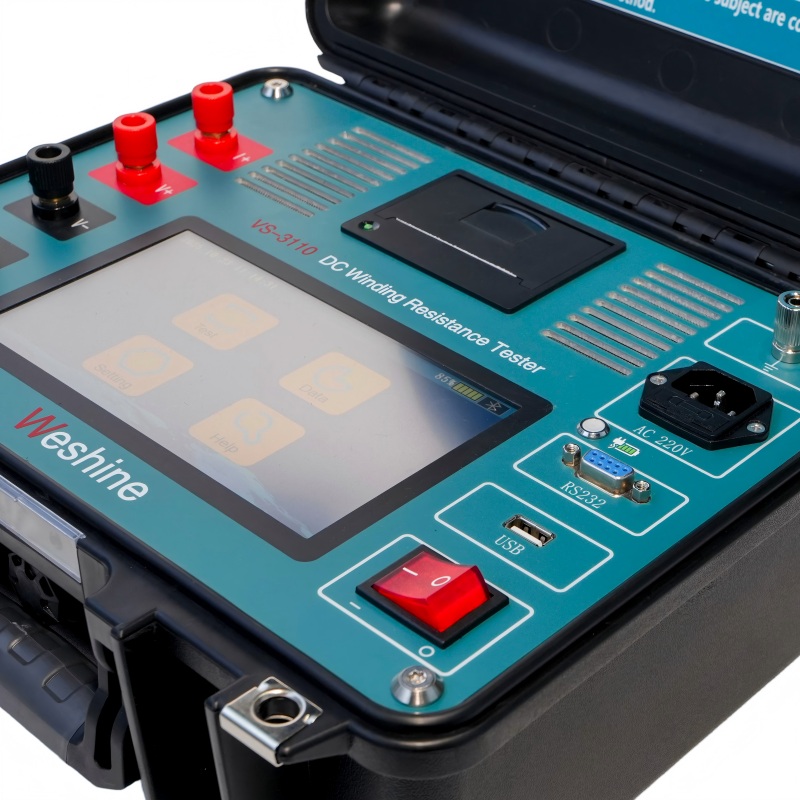

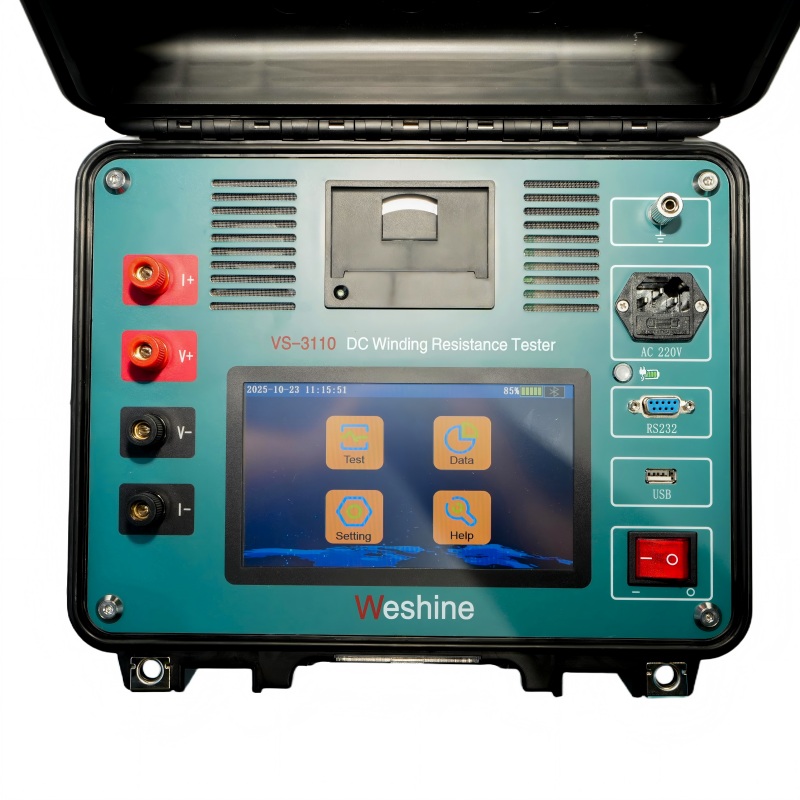

VS-3110 je špeciálne navrhnutý na presné meranie jednosmerného odporu vinutia transformátora. S testovacím rozsahom 200 μΩ až 50 kΩ a presnosťou merania ±0,2% poskytuje spoľahlivé údaje o odpore pre kontrolu a údržbu transformátora.

2. Výstup skúšobného prúdu 10 A

Prístroj poskytuje maximálny výstupný prúd 10 A, čo umožňuje stabilné meranie odporu pre aplikácie vinutia transformátora.

Príslušný testovací prúd pomáha získať presné hodnoty odporu a podporuje efektívne testovacie postupy pre rôzne typy elektrických vinutí.

3. Duálne meranie vstupného potenciálu

Funkcia dvojitého potenciálneho vstupu umožňuje testeru merať:

Dve primárne vinutia

Dve sekundárne vinutia

Jedno primárne vinutie a jedno sekundárne vinutie

Tento dizajn zlepšuje efektivitu testovania tým, že umožňuje funkcie simultánneho merania.

4. Funkcia dvojitého čítania a dvojitého vstrekovania

Funkcia dvojitého čítania a dvojitého vstrekovania poskytuje praktickú testovaciu metódu pre inžinierov, ktorí potrebujú efektívne vykonávať merania odporu vinutia.

Pomáha zlepšovať produktivitu testovania v teréne pri zachovaní presnosti merania.

10 A Tester odporu transformátora pre odpor vinutia Test transformátora

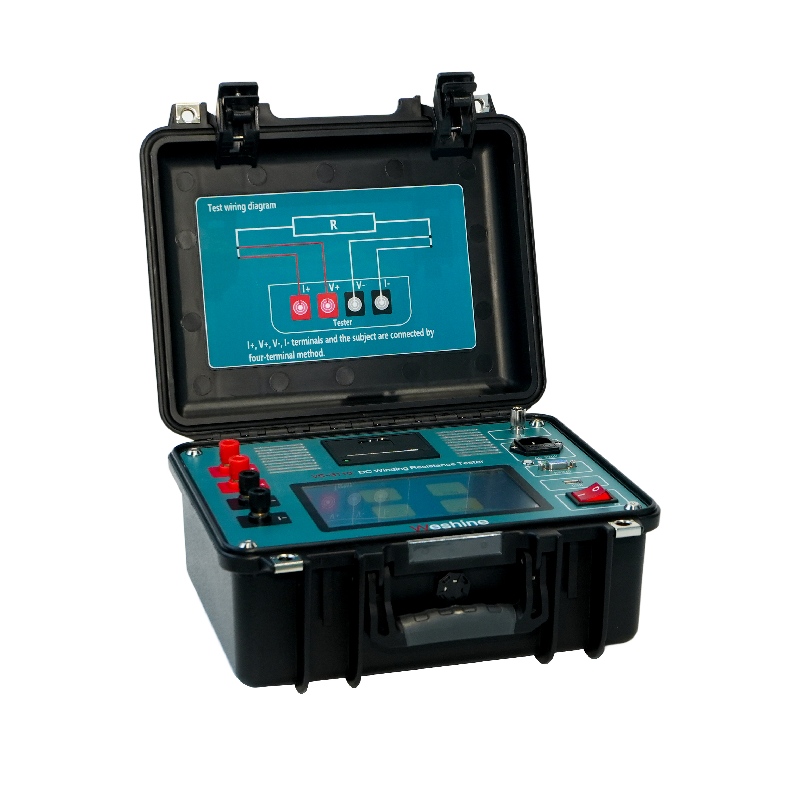

10 A tester odporu transformátora, tiež nazývaný Transformer DC Resistance Tester alebo Transformer Ohmmeter, vyrobený na vinutie testovanie odporu transformátora, je linkový, prenosný v teréne prístroj špeciálne navrhnutý na bezpečné a presné meranie odpor všetkých typov magnetických vinutí. Testuje transformátory, rotujúce vinutia motora, paralelné tlmivky a merania nízkeho odporu spojov, kontakty a riadiace obvody.

Dvojitý potenciálny vstup môže merať odpor dvoch primárnych vinutí, dvoch sekundárnych vinutí alebo jedného primárneho a jedno sekundárne vinutie súčasne. Toto dvojité čítanie a dvojité vstrekovanie je efektívny spôsob, ako dokončiť test včas.

Weshine®Test odporu vinutia transformátoraParameter (špecifikácia)

Typická aplikácia

Účel Weshine®  Test odporu vinutia transformátoraje:

- Skontrolujte integritu vinutia transformátora

-Skontrolujte integritu prepínača odbočiek (ak akýkoľvek)

- Skontrolujte vnútorné pripojenia

-Vypočítajte stratu vodiča spôsobenú jednosmerným prúdom odpor (p=I²R）

Špecifikácia každého transformátora bude určiť typovým testom, rutinným testom, špeciálnym testom a inými testami.

Výbery

Weshine má konkrétne 8-ročné skúsenosti pre obchod s kompletným sortimentom elektrických zariadení. V súčasnosti má Weshine vynašiel rôzne testery odporu transformátora, ako je znázornené vo forme:

Na základe problémov s dodávateľským reťazcom: Prosím pre aktuálne ceny a kontaktujte svojho preferovaného autorizovaného distribútora Weshine dodacie lehoty.

Certifikáty kvality

Vždy veríme, že všetky úspechy naša spoločnosť priamo súvisí s kvalitou produktov, ktoré poskytujeme. Navíjanie skúška odporu transformátora spĺňa najvyššie špecifikované požiadavky na kvalitu v smerniciach ISO9001, ISO14000:14001 a našom prísnom systéme kontroly kvality.

Zásielka

Pre ďalšie informácie o Weshine's Service Solutions, kontaktujte nášho 24/7 online obchodného zástupcu a získajte cenové ponuky od Weshine.
