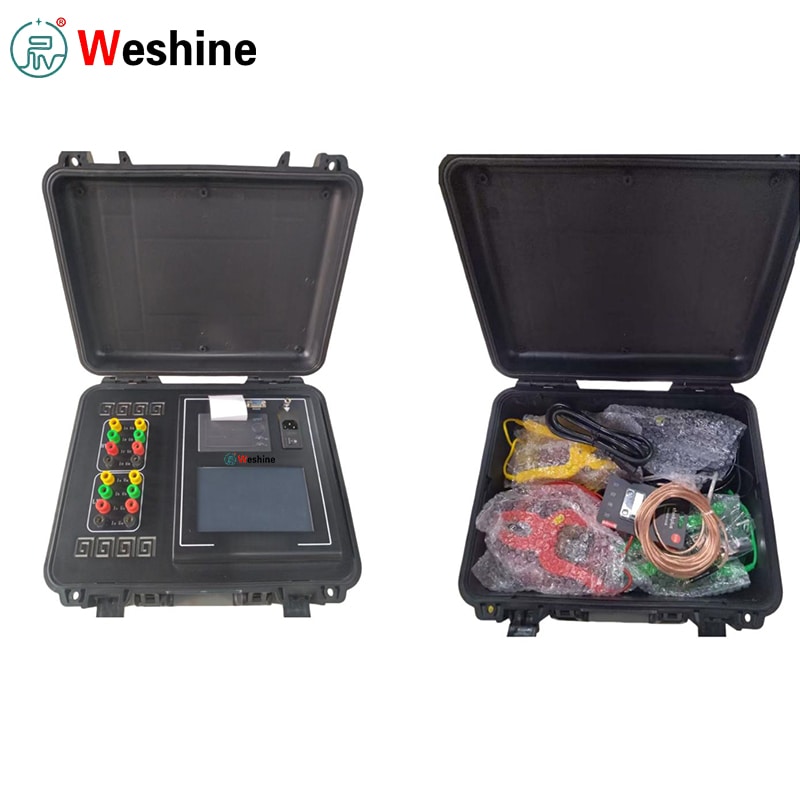

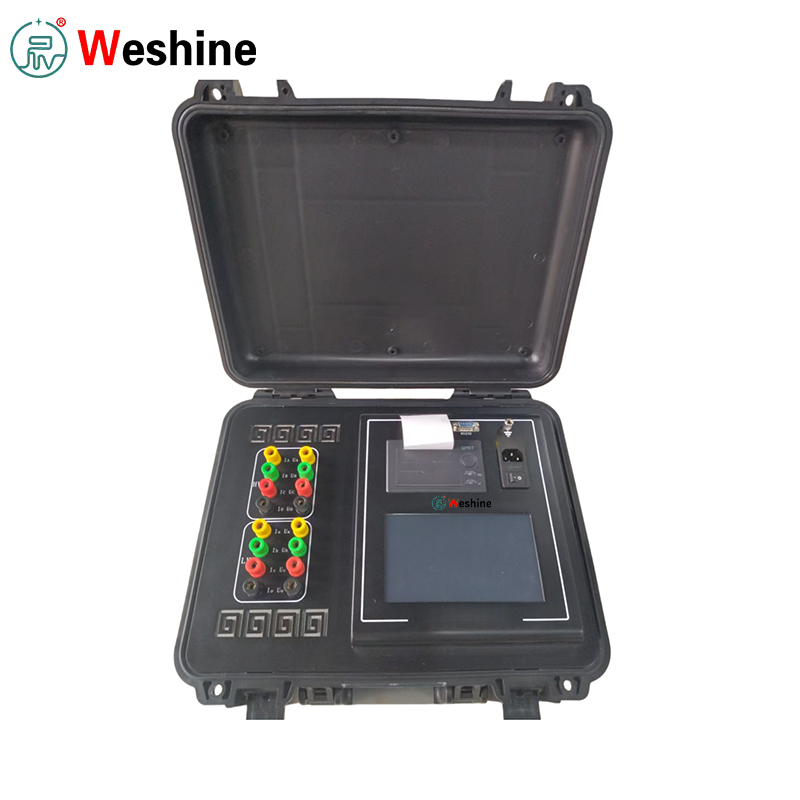

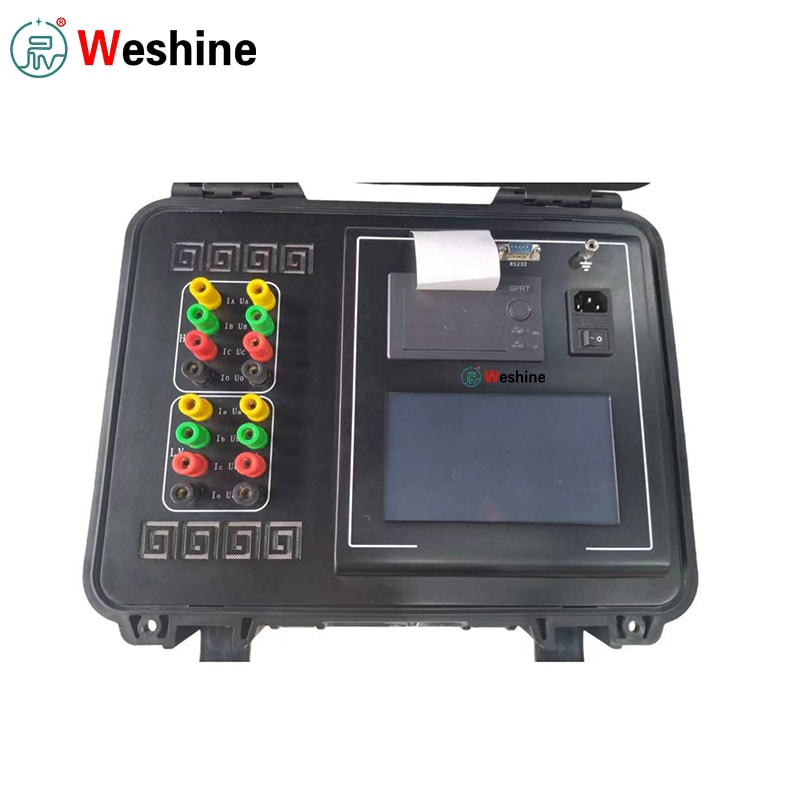

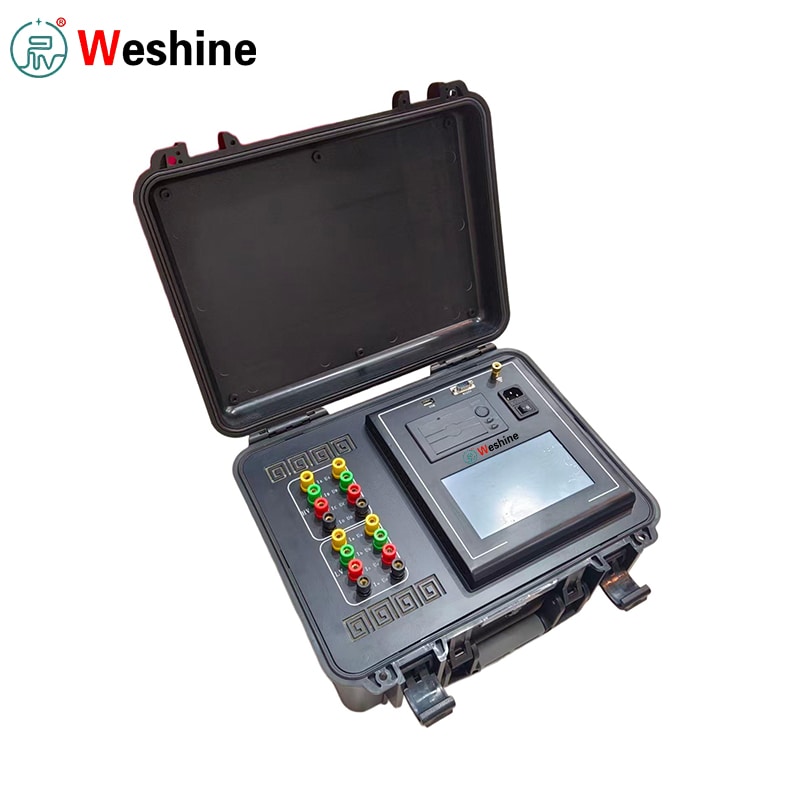

Tester jednosmerného odporu transformátora a pomeru otáčok 2 v 1

Weshine, profesionálny výrobca z Číny, poskytuje vysoko kvalitný tester jednosmerného odporu a pomeru otáčok transformátora 2 v 1, ktorý vykonáva dva postupy overenia jadra výkonových transformátorov: test odporu vinutia jednosmerného prúdu a test pomeru otáčok.

● Kontrola odporu DC:slabé kontaktné body, vnútorné chyby vinutia, poruchy prepínača odbočiek, uvoľnené spojenia a nevyvážený medzifázový odpor.

● Testovanie pomeru otáčok:overuje, či sa skutočný pomer transformátora, poloha odbočky a skupina vektorov zhodujú s typovým štítkom a špecifikáciami návrhu.

Integruje obe kritické testovacie funkcie do jedného prístroja. Posádky v teréne už nemusia prepravovať dva samostatné testery. Po pripojení vysokonapäťových a nízkonapäťových testovacích káblov je možné vykonať viacero testovacích položiek bez opakovaných zmien zapojenia.

Meranie odporu DC

Pre meranie jednosmerného odporu jednotka umožňuje trojfázové simultánne testovanie spolu s automatickou magnetizáciou.

● Pre vinutia s hviezdicovou konfiguráciou s neutrálnym bodom možno súčasne zachytiť fázový odpor A0, B0 a C0, aby sa skrátili celkové skúšobné cykly.

● Pri testovaní trojfázových päťramenných transformátorov s interným trojuholníkovým zapojením vstavaný režim automatického budenia ďalej zvyšuje účinnosť testovania na nízkonapäťových stranách.

Výsledky testov a ochrana

Výsledky testov pre vysokonapäťové, strednonapäťové a nízkonapäťové vinutia je možné zobraziť a vytlačiť priamo na mieste.

● Automaticky vypočítava nevyváženosť trojfázového odporu.

● Výstupné hodnoty odporu prevedené na menovitú teplotu.

● Poskytuje kompletné záznamy o teste transformátora pripravené na audit.

● Komplexná ochrana zadného EMF chráni operátorov počas jednosmerného odporového vybíjania a manipulácie s testovacími káblami.

Meranie pomeru otáčok

Pri meraní pomeru otáčok tester jednosmerného odporu a pomeru otáčok transformátora 2 v 1 podporuje jednofázové aj automatické trojfázové testy vinutia.

● Operátor vyberie príslušnú skupinu pripojenia transformátora.

● Meria hodnotu pomeru, chybu pomeru a parametre skupiny pripojení medzi fázami AB, BC a CA.

● Jednofázové meranie pomeru otáčok môže skončiť približne za 15 sekúnd, ako je zdokumentované v oficiálnom manuáli.

Prevádzka a správa údajov

Interakcia používateľa prebieha na 7-palcovom farebnom dotykovom LCD displeji s dvojjazyčnými čínsko-anglickými výzvami na obrazovke.

● Skúšobné správy je možné generovať okamžite prostredníctvom vstavanej mikrotlačiarne.

● Všetky súbory údajov je možné uložiť na USB flash disky a usporiadať ich podľa dátumu testu a sériového čísla transformátora.

● Možnosti hardvérovej komunikácie pokrývajú izolované rozhrania RS232, Bluetooth a interné zbernice RS485.

Technické parametre

Sprievodca produktom

Pred použitím skúšačky jednosmerného odporu a pomeru otáčok transformátora 2 v 1 skontrolujte, či je cieľový transformátor úplne bez napätia, bezpečne vybitý a správne uzemnený. Pred pripojením akýchkoľvek testovacích svoriek vždy pripojte ochrannú uzemňovaciu svorku prístroja.

Na testovanie jednosmerného odporu pripojte vysokonapäťové a nízkonapäťové svorky prúdového potenciálu k príslušným priechodkám transformátora. Pre dvojvinuté transformátory, svorky vodičov A, B, C, O a a, b, c, o podľa schém zapojenia. Pri jednofázových transformátoroch pripojte príslušné svorky na vysokej a nízkej strane podľa schémy. Zapnite tester napájaním AC 220 V. Prechádzajte ponukami na dotykovej obrazovke, aby ste zadali ID transformátora, materiál vinutia, testovací režim, prúdový rozsah, parametre vinutia a nastavenia prevodu teploty, potom spustite meranie odporu DC alebo pomeru otáčok.

Pri vykonávaní testov pomeru otáčok vyberte presné informácie o skupine pripojení a prepínači odbočiek, aby ste zabezpečili správny pomer, chybu a výstupy vektorovej skupiny. Ak sa zistí pripojenie s obrátenou polaritou, skrat alebo porucha kabeláže, okamžite zastavte testovanie a pred pokračovaním v práci skontrolujte všetky testovacie káble. Po dokončení testu skontrolujte hodnoty na obrazovke. V prípade potreby vytlačte správy, interne ukladajte záznamy alebo exportujte súbory údajov na USB flash disk pre neskoršie zostavenie správ.

Vlastnosti

1、Podporuje jednosmerný odpor transformátora a testovanie pomeru otáčok v jednom prístroji.

2, Meria súčasne trojfázový jednosmerný odpor.

3、 Meria pomer transformátora, chybu pomeru a skupinu vektorov.

4、Poskytuje automatickú magnetizáciu na testovanie odporu DC.

5、Poskytuje metódu automatického budenia pre interne trojuholníkové trojfázové päťramenné transformátory.

6、Automaticky vypočítava nevyváženosť trojfázového odporu.

7、Zobrazuje a tlačí údaje o teste vinutia vysokého, stredného a nízkeho napätia.

8、Vypočíta hodnoty odporu prevedené na menovitú teplotu.

9、Podporuje meranie pomeru jednofázového a trojfázového transformátora.

10、Detekuje vysokonapäťové a nízkonapäťové spätné pripojenie počas testovania pomeru.

11、Detekuje skrat transformátora a medzizávitový skrat počas testovania pomeru.

12、Zahŕňa komplexnú ochranu zadnej časti EMF.

13、Poskytuje 7-palcovú farebnú dotykovú obrazovku.

14、Zahŕňa vstavanú mikrotlačiareň pre správy o testoch v teréne.

15、Podporuje USB úložisko pre externé zálohovanie dát.

16、Poskytuje izolovanú komunikáciu RS232 a komunikáciu Bluetooth.

17、Zahŕňa čínske a anglické výzvy ponuky.

Aplikačné scenáre

Tester jednosmerného odporu a pomeru otáčok transformátora 2 v 1 slúži výrobcom transformátorov na overenie jednosmerného odporu vinutia, fázovej nevyváženosti, chyby pomeru otáčok a vektorovej skupiny pred expedíciou. Jedna jednotka spĺňa dve povinné požiadavky na testovanie vo výrobnom závode a zjednodušuje výrobné tímy prípravu zariadenia a pracovné postupy testovacej dokumentácie.

Pre prevádzkovateľov energetických služieb a rozvodní sa tento diagnostický tester vzťahuje na inštaláciu novej jednotky, odovzdanie, plánovanú údržbu a odstraňovanie porúch. Údaje o odpore vinutia odhaľujú potenciálne opotrebovanie kontaktu prepínača odbočiek a abnormálnu odchýlku fázového odporu; výsledky pomeru otáčok overujú polohu odbočky a správnosť skupiny pripojení.

V dielňach na opravu transformátorov sa technici spoliehajú na tento tester pri hodnotení stavu vinutia po previnutí, sušení alebo generálnej oprave prepínača odbočiek. Dátové súbory odporu a pomeru závitov pred opravou a po oprave možno porovnať, aby sa overilo, že sa transformátory vrátia do prijateľného prevádzkového stavu.

Pre tímy, ktoré uvádzajú do prevádzky v teréne, dizajn typu všetko v jednom znižuje množstvo testovacieho zariadenia prepravovaného na miesta. Vstavaná tlač, archivácia cez USB a triedenie dát na základe transformátora ID generujú dobre štruktúrované záznamy pre dokumenty o akceptácii projektu a výstupy pre koncových zákazníkov.

Aplikácie

Tester transformátora jednosmerného odporu a pomeru otáčok TTR 2-v-1 je široko používaný výrobcami OEM transformátorov, operátormi energetických rozvodných sietí, údržbárskymi tímami rozvodní, dodávateľmi elektrického uvádzania do prevádzky, dielňami na opravu transformátorov, oddeleniami priemyselnej energetiky a poskytovateľmi vysokonapäťových testovacích služieb.

Medzi typické testované subjekty patria výkonové transformátory, distribučné transformátory, jednofázové a trojfázové transformátory, dvojvinuté a trojvinuté transformátory, vinutia zapojené do hviezdy, vinutia zapojené do trojuholníka, transformátory s prepínaním odbočiek pri zaťažení, vzájomné tlmivky prístrojov, generátory, elektromotory a iné nízkoodporové vinutia.

Bežné priemyselné vyhľadávacie aliasy pre zámorské SEO a B2B zdroje: diagnostický tester transformátora, tester odporu vinutia jednosmerného prúdu, tester pomeru otáčok transformátora, tester TTR transformátora, tester pomeru transformátora a odporu vinutia, tester vektorovej skupiny transformátora, tester údržby transformátora.

Prípad zákazníka

Jeden dodávateľ údržby transformátora potreboval testovanie distribučného transformátora s vyššou účinnosťou počas okien pri výpadku elektrickej energie v rozvodni. Predtým ich pracovníci v teréne prevádzkovali samostatný tester odporu jednosmerného prúdu a tester pomeru otáčok, čo prinášalo časté opakované zmeny zapojenia a nesúvislé vedenie záznamov pre každú transformátorovú jednotku.

Nasadením univerzálneho testera jednosmerného odporu a pomeru otáčok transformátora 2 v 1 je možné vykonať testy jednosmerného odporu vinutia, pomeru otáčok a vektorovej skupiny pomocou jedného prístroja. Po správnom uzemnení a inštalácii elektród technici zaznamenajú hodnoty odporu trojfázového vinutia, vyhodnotia fázovú rovnováhu a potom pristúpia ku kontrole pomeru závitov a vektorovej skupiny bez presmerovania testovacích káblov.

Počas jedného priradenia údržby výstup DC odporu signalizoval abnormálnu fázovú odchýlku pod špecifickou polohou odbočky. Tím potom použil integrovanú funkciu TTR na krížovú kontrolu nastavenia kohútika a skupiny pripojení, pričom lokalizoval hlavnú príčinu chybného kontaktu prepínača odbočiek. Vytlačené kópie a digitálne záznamy uložené cez USB boli priamo pripojené k oficiálnym správam o údržbe.

Prijatím tohto kombinovaného testera sa skrátili pracovné hodiny pri nastavovaní na mieste, zlepšila sa konzistencia údajov krížových testov a uľahčili sa celkové pracovné postupy kontroly transformátora pre technikov v teréne.

FAQ

Q1: Na čo sa tento tester používa?

A1: Vykonáva meranie jednosmerného odporu vinutia transformátora spolu s pomerom závitov transformátora a overením skupiny vektorov.

Otázka 2: Môže tento tester súčasne testovať trojfázový odpor?

A2: Áno. Podporuje simultánne testovanie odporu trojfázového jednosmerného prúdu a ponúka voliteľné rozsahy prúdu 10 A, 5 A a 1 A.

Q3: Aký je maximálny testovací prúd DC odporu?

A3: Pri testovaní odporu jednosmerného prúdu v jednotlivej fáze dosahuje maximálny testovací prúd 20 A.

Q4: Aká je presnosť merania odporu DC?

A4: Oficiálna príručka špecifikuje presnosť merania triedy 0,2 s rozlíšením čítania 0,1 μΩ.

Q5: Aký je rozsah merania pomeru transformátora?

A5: Rozsah merania otáčok zahŕňa 1 až 10 000.

Q6: Môže merať vektorovú skupinu transformátora?

A6: Áno. Identifikuje skupiny pripojenia transformátorov, ktoré podporujú bežné konfigurácie vrátane YY, YD, DD a DY, ako je uvedené v užívateľskej dokumentácii.

Q7: Aký rýchly je test pomeru?

A7: Podľa manuálu k produktu môže byť jednofázový test pomeru otáčok dokončený približne za 15 sekúnd.

Otázka 8: Podporuje tlač a export údajov?

A8: Áno. Tento tester sa dodáva so vstavanou mikrotlačiarňou a úložiskom USB na externú archiváciu výsledkov testov.

Q9: Aké komunikačné rozhrania sú zahrnuté?

A9: Hardvérové ​​rozhrania obsahujú izolovanú komunikáciu RS232, Bluetooth a internú zbernicu RS485.

Q10: Aké bezpečnostné ochrany sú zahrnuté?

Odpoveď 10: Ochranné mechanizmy zahŕňajú ochranu spätného EMF na testovanie jednosmerného odporu, detekciu spätného zapojenia vysokého nízkeho napätia, plus alarm skratu a poruchy medzi otáčkami počas merania pomeru.

Výhody Weshine

Weshine Electric dodáva profesionálne prístroje na testovanie transformátorov a elektrické diagnostické zariadenia pre verejné služby, výrobcov transformátorov, rozvodne, dodávateľov v teréne, opravárenské dielne a tímy priemyselnej údržby.

Pre tento tester transformátora jednosmerného odporu a pomeru otáčok TTR testeru 2 v 1 podporuje Weshine globálnych zákazníkov konzultáciami pri výbere modelu, praktickým návodom na metódu testovania, potvrdením technických parametrov, dokumentáciou pripravenou na projekt a kompletným popredajným servisom.

Testovanie transformátora vyžaduje bezchybné zapojenie, stabilné snímanie s nízkym odporom, presné overenie pomeru a prísnu kontrolu nebezpečenstva po meraní odporu DC. Tento tester zlučuje dva nevyhnutné pracovné postupy kontroly transformátorov do jednej hardvérovej jednotky, ktorá je vybavená ovládaním pomocou dotykovej obrazovky, automatickým výpočtom, tlačou na mieste, viacrežimovým ukladaním údajov a rozmanitými komunikačnými schopnosťami.

Prečo si vybrať Weshine

• Priama továrenská dodávka vysokovýkonných testovacích zariadení na diagnostiku transformátorov

• Predpredajné technické konzultácie a popredajná globálna technická podpora

• Riešenia šité na mieru pre energetické spoločnosti, testovacích dodávateľov a poskytovateľov služieb údržby

• Bohaté projektové skúsenosti s podporou medzinárodných ponúk, uvedením partnerov do prevádzky na mieste a ďalším predajom zariadení

Pre zahraničných koncových používateľov a distribútorov poskytuje Weshine úplnú produktovú dokumentáciu a aplikačnú podporu pre úlohy údržby transformátora, uvedenie rozvodne do prevádzky, testovanie v závode, prípravu ponuky a školenie operátorov. Tento tester je praktický all-in-one tester transformátorov skonštruovaný pre nasadenie v teréne aj v dielni.
