Popis produktu

Kúpte si kvalitné zariadenie na testovanie ochrany trojfázového relé od Weishine, profesionálneho výrobcu v Číne, je navrhnuté tak, aby kontrolovalo ochranné relé, mikroprocesorové ochranné jednotky, sekundárne obvody, automatizačné zariadenia a kompletné systémy ochrany elektrickej siete. Relé musia presne reagovať pri poruchách vedenia, abnormálnom napätí, nadprúde, opätovnom zapínaní, spúšťaní diferenciálnej ochrany a pohyboch riadiacich obvodov, takže pravidelné testovanie je nevyhnutné pre bezpečnú a koordinovanú prevádzku energetického systému.

Čo je tester ochrany trojfázového relé?

Trojfázový tester ochrany relé je profesionálne testovacie zariadenie určené na overenie výkonu a prevádzkových charakteristík ochranných relé, mikroprocesorových ochranných jednotiek, sekundárnych obvodov, automatizačných zariadení a schém ochrany napájacích systémov.

Tester generuje kontrolovateľný sekundárny prúd, napätie, frekvenciu, fázový uhol, harmonické, jednosmerné a spínacie signály na simuláciu normálnych a abnormálnych podmienok energetického systému. Aplikovaním týchto simulovaných signálov na testované ochranné zariadenia môžu inžinieri overiť nastavenia relé, hodnoty snímania, prevádzkový čas, logiku vypínania a odozvu kontaktov.

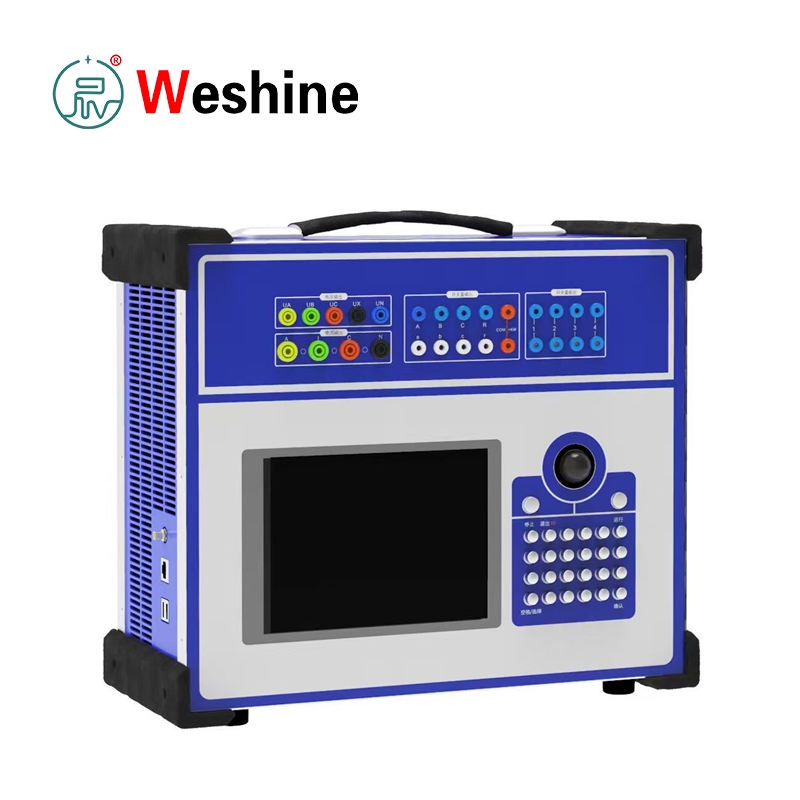

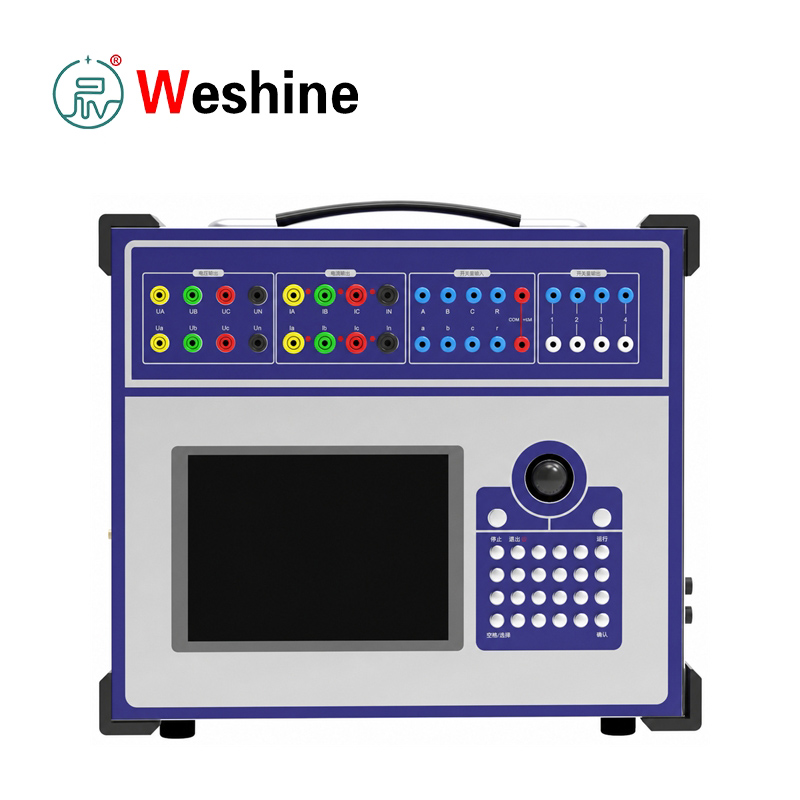

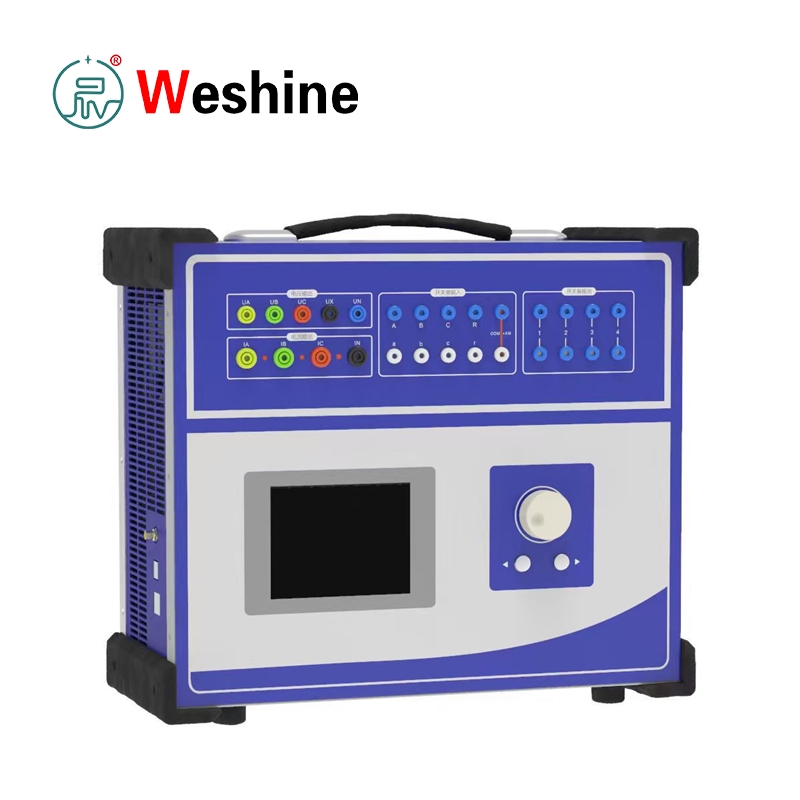

Three Phase Relay Protection Tester

Viackanálový prúdový a napäťový výstup

Trojfázový tester ochrany relé je vybavený 4 napäťovými kanálmi a 3 prúdovými kanálmi pre komplexné testovanie ochrany relé. Napäťové kanály podporujú testy fázového napätia, sieťového napätia, nulovej sekvencie napätia, nevyváženosti napätia, straty napätia, frekvenčného posunu a synchronizácie.

Tri prúdové kanály môžu pracovať nezávisle na testovaní jednotlivých fázových prúdov alebo sa môžu pripojiť paralelne, aby poskytli krátkodobý prúdový výstup až 120 A. Podporuje testovanie nadprúdových relé, zemných relé, inverznej ochrany, diferenciálnej ochrany, dištančnej ochrany, logiky opätovného zapnutia, podpäťovej ochrany a frekvenčných relé.

Riadenie priemyselného počítača a prevádzka v teréne

Tester je postavený na platforme priemyselného počítača a integruje vstavaný displej a lokálny ovládací panel pre samostatné testovanie v teréne bez externého počítača. Parametre a výsledky testu je možné zobraziť priamo na obrazovke, vďaka čomu je vhodný na uvedenie do prevádzky a údržbu na mieste.

Zariadenie sa tiež môže pripojiť k počítaču s kompatibilným softvérom na podporu pokročilých testovacích funkcií, správy údajov a automatického generovania testovacích správ.

Flexibilný prúd, napätie a jednosmerný výstup

Tester poskytuje širokú škálu výstupných možností, vrátane:

Výstup striedavého prúdu:0~40A na kanál, až 120A krátkodobý výstup s tromi kanálmi paralelne

Výstup striedavého napätia:0~120V fázové napätie a 0~240V sieťové napätie

DC výstup:Jednosmerný prúd, jednosmerné napätie a nastaviteľný jednosmerný pomocný zdroj napájania

Tieto funkcie podporujú testovanie DC relé a umožňujú napájanie ochranných zariadení a sekundárnych obvodov počas uvádzania do prevádzky na mieste.

Meranie frekvencie, harmonických a časovania

Tester integruje výstup signálu s premenlivou frekvenciou a harmonickým na simuláciu rôznych prevádzkových podmienok energetického systému, vrátane kolísania frekvencie a harmonických prostredí viacerých rádov. To umožňuje technikom vyhodnocovať výkon relé pri rôznych podmienkach sekundárneho signálu, a nie iba pri štandardnej frekvencii napájania.

Zabudované vstupné a výstupné moduly spínača podporujú detekciu vypínacích kontaktov, monitorovanie reléových kontaktov, simuláciu ističa, overenie štartovacieho signálu a meranie časovania akcie. Časový rozsah dosahuje 0,1 ms až 9999 s, čo umožňuje presné meranie prevádzkového času relé, oneskorenia vypnutia, intervalov opätovného zapnutia a logickej odozvy ochrany.

Rozsah použitia a bezpečnostná ochrana

Trojfázový tester ochrany relé je vhodný na testovanie elektromagnetických relé, statických relé, digitálnych ochranných zariadení, mikroprocesorových relé, zariadení na opätovné zatváranie a systémov ochrany transformátorov, vedení, motorov a generátorov.

Je široko používaný v rozvodniach, elektrárňach, závodných rozvodniach, železničných napájacích sieťach a profesionálnych reléových laboratóriách.

Integrované sú viaceré ochranné funkcie, vrátane ochrany proti preťaženiu výstupu, vlastnej diagnostiky porúch, blokovania výstupu a návrhu napájania s mäkkým štartom. Tieto funkcie pomáhajú chrániť tester aj pripojené zariadenia počas prevádzky v teréne. Zariadenie by mali obsluhovať vyškolení technici oboznámení s bezpečnosťou sekundárneho okruhu, štandardnými postupmi zapojenia a pracovnými postupmi testovania relé.

Zariadenie vyhovujeGB/T 7261-2008aDL/T 624-2010. Operátori musia počas používania dodržiavať miestne testovacie kódy relé, pravidlá uvádzania elektrární do prevádzky a bezpečnostné normy na mieste.

Špecifikácie systému		Výstup striedavého prúdu		Výstup jednosmerného prúdu
Položka	Špecifikácia	Položka	Špecifikácia	Položka	Špecifikácia
Model produktu	VS-JB900	Presnosť výstupu	Trieda 0.2	Presnosť výstupu	Trieda 0,5
Typ produktu	Trojfázový tester ochrany relé	Výstup fázového prúdu, RMS	0 až 40 A	Výstup fázového prúdu	0 až ±10 A na fázu
Ovládacia platforma	Priemyselný typ počítača	Trojfázový paralelný prúdový výstup, RMS	0 až 120 A	Trojfázový paralelný výstup	0 až ±30 A
Konfigurácia výstupu	4-fázové napätie, 3-fázový prúd	Dlhodobo prípustný fázový prúd, RMS	10 A	Maximálne výstupné záťažové napätie	20 V
Použiteľné testy	Ochrana relé, sekundárny okruh, testovanie automatizačných zariadení	Maximálny fázový prúdový výstupný výkon	420 VA
Prevádzkový režim	Samostatná prevádzka; podporované pripojenie počítača podľa konfigurácie	Maximálny výstupný výkon pri trojfázovom paralelnom prúde	900 VA
Referenčné normy	GB/T 7261-2008, DL/T 624-2010	Povolený pracovný čas pri maximálnom trojfázovom paralelnom prúde	10 s
		Základný frekvenčný rozsah	20 až 1000 Hz
		Harmonický poriadok	1. až 20

Výstup striedavého napätia		Výstup jednosmerného napätia		Prepínanie množstva a načasovania
Položka	Špecifikácia	Položka	Špecifikácia	Položka	Špecifikácia
Presnosť výstupu	Trieda 0.2	Presnosť výstupu	Trieda 0,5	Prepínací vstup	10 kanálov
Výstup fázového napätia, RMS	0 až 120 V	Výstupná amplitúda fázového napätia	0 až ±160 V	Suchý kontaktný vstup	1 až 20 mA, 24 V
Výstup sieťového napätia, RMS	0 až 240 V	Výstupná amplitúda sieťového napätia	0 až ±320 V	Potenciálny kontaktný vstup, logická 0	0 až +6 V
Fázové napätie / výstupný výkon sieťového napätia	80 VA / 100 VA	Fázové napätie / výstupný výkon sieťového napätia	70 VA / 140 VA	Vstup potenciálneho kontaktu, logická 1	+11 V až +250 V
Základný frekvenčný rozsah	20 až 1000 Hz			Spínací výstup	8 párov
Harmonický poriadok	1. až 20			Kapacita DC kontaktu	220 V / 0,2 A
				Kapacita AC kontaktu	220 V / 0,5 A
				Rozsah merania času	0,1 ms až 9999 s
				Presnosť merania času	0,1 ms

Podmienky prostredia		Fyzikálne vlastnosti
Položka	Špecifikácia	Položka	Špecifikácia
Prevádzková teplota	-10 °C až +50 °C	Rozmery hlavnej jednotky	400 × 300 × 180 mm
Skladovacia teplota	-25 °C až +70 °C	Hmotnosť hlavnej jednotky	Približne 18 kg
Relatívna vlhkosť	5% až 95%, bez kondenzácie

Návod na obsluhu produktu

Tester ochrany trojfázového relé generuje kontrolovateľný sekundárny prúd, napätie, frekvenciu, fázový uhol, harmonické, jednosmerné a spínacie signály na simuláciu normálnych a chybných podmienok siete a potom privádza signály do testovaného ochranného zariadenia. Monitoruje akcie kontaktov, vypínacie výstupy, spätné signály a logickú spätnú väzbu, automaticky zaznamenáva čas akcie a hodnoty prevádzkového nastavenia.

Pred testovaním potvrďte model relé, menovitý sekundárny prúd, menovité sekundárne napätie, požiadavku na jednosmerný prúd, typ vypínacieho kontaktu a prednastavené parametre ochrany. Skontrolujte schémy zapojenia ochranného zariadenia, izolujte testovacie obvody podľa bezpečnostných pravidiel, potom správne zapojte prúdové výstupy, napäťové výstupy, prepínacie I/O porty a prídavné napájacie svorky jednosmerného prúdu.

Kroky testu nadprúdového relé:Nastavte výstupný prúd, fázový uhol, frekvenciu a trvanie testu. Zvyšujte prúd postupne podľa štandardných testovacích postupov, zaznamenávajte hodnotu odberu, hodnotu výpadku a prevádzkový čas. Pre trojfázové vysokoprúdové testovanie paralelné tri prúdové kanály na dosiahnutie maximálneho krátkodobého výstupu 120A.

Kroky testu napäťového relé:Pripojte napäťové kanály a podľa potreby nakonfigurujte fázové alebo sieťové napätie. Jednotka simuluje podpätie, prepätie, nulovú sekvenciu napätia, napäťovú nerovnováhu a fázový posun; funkcia frekvenčného posunu slúži na odľahčenie podfrekvenčného zaťaženia a kalibráciu frekvenčného relé.

Testovanie dištančnej, smerovej, diferenciálnej a opätovnej ochrany: Nastavte napätie, prúd, fázový uhol a kontakty spínača podľa schém logiky ochrany. Zariadenie sleduje pohyb reléového kontaktu a meria čas vypnutia; výstupné porty spínača simulujú pomocné kontakty ističa alebo externé logické signály v prípade potreby.

Testovanie jednosmerného relé a pomocného obvodu:Použite výstup jednosmerného napätia/prúdu v rámci menovitých rozsahov. Ak nie je na mieste k dispozícii jednosmerné napájanie alebo je potrebné izolované testovacie napájanie, aktivujte vstavaný nastaviteľný pomocný jednosmerný napájací zdroj.

Po dokončení všetkých testov porovnajte namerané akčné hodnoty a časové údaje s prednastavenými nastaveniami ochrany. Archivujte záznamy o skúškach podľa interných predpisov o riadení údržby a uvádzania do prevádzky.

Základné vlastnosti

1．Štandardné 4-fázové napäťové a 3-fázové nezávislé prúdové výstupné kanály

2．Jednokanálový AC výstupný prúd až do 40A

3．Tri paralelné prúdové kanály podporujú krátkodobý maximálny výstup 120A

4．Výstupný rozsah fázového napätia striedavého prúdu: 0~120V

5．Výstupný rozsah sieťového napätia: 0~240V

6．Zabudovaný výstup jednosmerného prúdu pre všetky scenáre testovania ochrany relé

7．Zabudovaný výstup jednosmerného napätia pre simuláciu stavu sekundárneho okruhu

8. Nezávislý nastaviteľný výstup pomocného zdroja jednosmerného prúdu

9．Časový rozsah činnosti relé: 0,1 ms ~ 9999 s

10．Prepnite vstupné kanály pre monitorovanie stavu kontaktov relé v reálnom čase

11．Prepnite výstupné kanály na simuláciu ističov a externých kontaktných signálov

12．Výstup harmonického signálu na testovanie charakteristík harmonickej odozvy ochranných zariadení

13．Výstup signálu s premenlivou frekvenciou pre kontrolu frekvenčného relé

14．Zabudovaná obrazovka pre jasné zobrazenie všetkých parametrov a výsledkov testu

15．Ovládanie priemyselného počítača umožňuje úplne nezávislú prevádzku offline

16．Vyhradený port USB na čítanie údajov a podporu prepojenia softvéru

17．Automatické blokovanie výstupu pri abnormálnom pracovnom stave, aby sa zabránilo poškodeniu zariadenia

18. Integrovaná funkcia samokontroly chýb a viacvrstvová ochrana hardvéru

19．Kompatibilné s kalibráciou ochrany mikroprocesora, statických relé a elektromagnetických relé

20．Všetko v jednom nástroji na uvedenie do prevádzky v teréne, každodennú údržbu a laboratórne testovanie

Aplikačné scenáre

1. Tímy prevádzky a údržby elektrickej siete

Vykonajte uvedenie do prevádzky pre nové rozvodne, pravidelnú kalibráciu ochrany, kontrolu sekundárneho okruhu, testovanie vypínacieho obvodu a údržbu schémy úplnej ochrany.

2. Výrobcovia transformátorov

Vykonajte továrenskú kontrolu ochranných skríň, overenie diferenciálneho relé, kontrolu teplotného ochranného rozhrania a výrobné akceptačné testy pre ochranné panely.

3. Elektrárne

Kompletná kalibrácia ochrany generátora, ochrany hlavného transformátora, ochrany motora, pomocného systému napájania a ochrany rozvádzača počas uvádzania jednotky do prevádzky a údržby pri výpadku.

4. Železničný priemysel

Železničné trakčné stanice a rozvodné siete sú vybavené reléovými ochrannými zariadeniami. Zariadenie zvláda rutinnú údržbu relé, overenie ochrany podávača a kontrolu logiky vypnutia ističa.

5. Veľké priemyselné podniky

Oceliarske, banské, petrochemické a výrobné závody ho používajú na pravidelnú údržbu strednonapäťových relé, testovanie ochrany motora a kontrolu ochranného okruhu rozvodne.

6. Univerzity a inštitúcie odborného vzdelávania

Aplikujte stroj na výučbu teórií ochrany relé, skúšobných operácií sekundárneho vstrekovania, simulácie chybových stavov a praktického školenia koordinácie ochrany.

7. Testovacie laboratóriá tretích strán

Kompletná kalibrácia relé, overenie výkonu ochranného zariadenia, vstupná akceptačná kontrola a poskytovanie služieb externého uvedenia do prevádzky.

8. Posádky údržby káblov

Po výmene alebo oprave kábla skontrolujte ochranu napájača, ochranu pred zemným spojením, logiku opätovného zatvárania a prispôsobené sekundárne riadiace obvody.

Dostupné testovacie položky

1．Celková kontrola výkonu mikroprocesorových ochranných zariadení

2．Kalibrácia a overenie elektromagnetických relé

3. Testovanie výkonu statických relé

4．Hodnota snímania a testovanie časového limitu pre nadprúdové relé

5. Úplná kontrola relé zemnej poruchy

6．Kalibrácia podpäťových a prepäťových ochranných relé

7. Testovanie výkonu frekvenčných relé

8. Funkčný simulačný test pre smerovú ochranu

9. Kompletná kalibrácia diferenciálnej ochrany

10. Simulácia pracovných podmienok pre ochranu na diaľku

11. Funkčná kontrola zariadení s automatickým opätovným zatváraním

12. Overenie vypínacieho obvodu ističa

13. Úplné uvedenie sekundárneho okruhu do prevádzky na mieste

14．Továrenské akceptačné testy pre ochranné panely

15. Presné meranie času pôsobenia relé

Praktický prípad aplikácie

Oblasť priemyslu: Modernizácia a uvedenie do prevádzky rozvodne vysokého napätia

Projektová výzva: Stavebný tím sa ujal projektu rekonštrukcie rozvodne. Jeho vnútorné ochranné panely obsahovali logické funkcie nadprúdu, zemnej poruchy, podpätia, opätovného zapnutia a vypnutia ističa. Projekt vyžadoval jeden jediný stroj, ktorý by mohol poskytovať trojfázový prúd, štvorfázové napätie a podporovať simuláciu kontaktov a vysoko presné časovanie. Toto je miesto, kde Trojfázový Relay Protection Tester poskytuje možnosť testovania typu všetko v jednom.

Kompletný testovací priebeh: Technici pripojili zariadenie k prúdovým vstupným svorkám relé, napäťovým vstupným svorkám, vypínacím kontaktom a externým logickým obvodom. Najprv testovali hodnoty odberu a výpadku striedavého prúdu, potom zaznamenali čas pôsobenia ochrany pri simulovanom poruchovom prúde. Napäťové kanály simulovali stavy podpätia a obnovenia napätia; výstup prepínača simuluje zmeny stavu pomocného kontaktu ističa, zatiaľ čo vstup spínača zachytáva vypínací a návratový signál synchrónne.

Výsledok projektu: Všetky hodnoty nastavenia relé zodpovedali schéme návrhu uvedenia do prevádzky. Údaje o čase jazdy a úkonoch boli zaradené do dokumentov prevádzky a údržby. Všetky odchýlky zapojenia a nastavenia boli opravené pred oficiálnym uvedením ochranných panelov do prevádzky.

Výhody aplikácie: Štandardizované sekundárne simulačné signály sú generované jedným strojom s vysledovateľnými časovými údajmi pre archiváciu. Nie sú potrebné žiadne samostatné zdroje prúdu, zdroje napätia, časovače alebo kontaktné simulátory, čo výrazne znižuje množstvo nástrojov na mieste. Znížte celkové obstarávacie náklady pre strojárske spoločnosti.

FAQ

1、Na čo sa používa tester ochrany trojfázového relé?

Používa sa na testovanie sekundárneho vstrekovania ochranných relé, ochranných zariadení mikroprocesorov, vypínacích obvodov, zariadení na opätovné zatváranie a ochranných panelov.

2、Koľko napäťových a prúdových výstupov poskytuje VS-JB900?

Poskytuje štandardné 4-fázové napätie a 3-fázový prúdový výstup.

3、Aký je maximálny výstup striedavého prúdu?

Každá fáza môže mať výstup 0 až 40 A RMS. Keď sú tri prúdové kanály zapojené paralelne, výstup môže dosiahnuť 0 až 120 A RMS pre krátkodobé testovanie.

4、 Aký je rozsah výstupného striedavého napätia?

Výstupný rozsah fázového napätia je 0 až 120 V RMS a rozsah výstupu sieťového napätia je 0 až 240 V RMS.

5、Môže tester merať čas pôsobenia relé?

áno. Rozsah merania času je 0,1 ms až 9999 s s presnosťou 0,1 ms.

6、Podporuje tester ochrany trojfázového relé DC výstup?

áno. Podporuje výstup jednosmerného prúdu, výstup jednosmerného napätia a nezávislý výstup pomocného jednosmerného prúdu na testovanie relé a sekundárnych obvodov.

7、Aké typy relé možno testovať?

Tester je možné použiť pre nadprúdové, zemné, napäťové, frekvenčné, diferenciálne, dištančné, smerové, znovuzapínacie a iné ochranné zariadenia.

8, Ktoré normy sú použiteľné?

Referenčné normy pre tento typ testera ochrany relé zahŕňajú GB/T 7261-2008 a DL/T 624-2010. Používatelia by tiež mali dodržiavať postupy testovania lokálnej ochrany relé.
