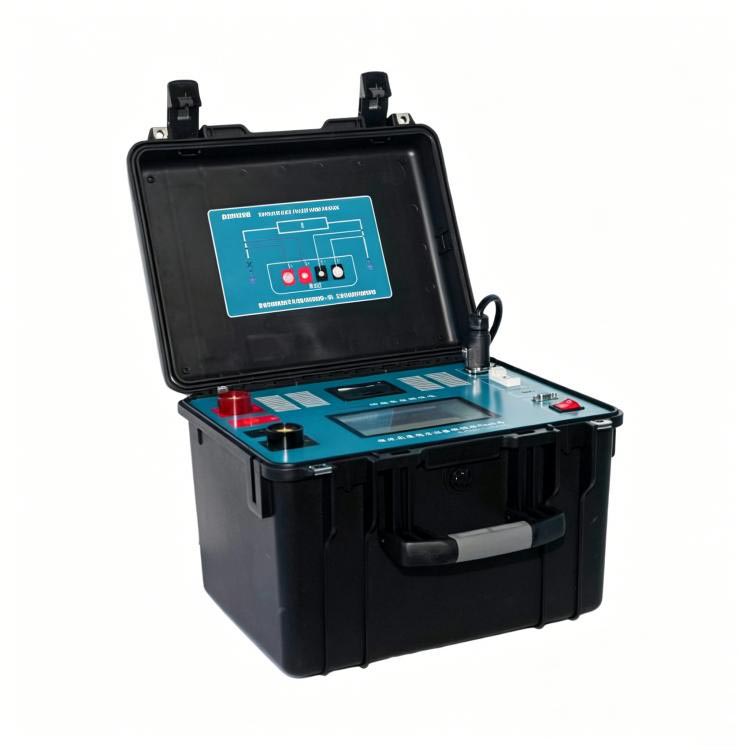

Vysokoprúdový tester odporu kontaktu s farebným dotykovým displejom

Ako profesionálny výrobca v Číne by vám spoločnosť Weshine rada poskytla kvalitný vysokoprúdový tester odporu kontaktu s farebnou dotykovou obrazovkou, čo je vylepšený inteligentný merač odporu vyrobený na testovanie kontaktov vysokonapäťových zariadení. Injektovanie veľkých testovacích prúdových prúžkov preč od interferencií z povrchových oxidačných vrstiev a nestabilných kontaktných bodov, takže testeri získajú dôveryhodné údaje pre kontrolu zariadenia pred údržbou a kontroly prevzatia z výroby. Hromadní odberatelia môžu túto jednotku priradiť k svojim úplným súpravám elektrických testovacích nástrojov na nákup na jednom mieste.

Používatelia si môžu vybrať nastaviteľný výstupný prúd od 50A do 600A, ktorý zodpovedá testovacím kritériám a menovitým parametrom rôznych elektrických zariadení. Vysokoprúdový testovací režim presne posudzuje stav kontaktov na ističoch, zariadeniach GIS, odpájacích spínačoch, prípojniciach a káblových spojoch, čo je nevyhnutný nástroj pre tímy kontroly továrne a dodávateľov energetiky.

Tento vysokoprúdový tester odporu kontaktu s farebnou dotykovou obrazovkou využíva 7-palcovú priemyselnú farebnú dotykovú obrazovku s jednoducho ovládateľným ovládacím panelom. Zamestnanci môžu rýchlo nastaviť výstupný prúd, načasovanie testu, jazyk systému a parametre komunikácie na obrazovke, zobraziť priebehy testov v reálnom čase a spravovať uložené údaje s minimálnym tréningom. Skracuje prevádzkový čas na mieste pre technické tímy, ktoré vykonávajú veľké série kontrolných prác zariadení.

Jednotka je vybavená veľkou vstavanou dobíjateľnou lítiovou batériou a podporuje plne prenosné vonkajšie testovanie bez prístupu k elektrickej sieti. Po 500 A alebo 600 A silnoprúdových testoch spustí 10-sekundový cyklus automatického chladenia na ochranu vnútorných napájacích modulov, čím sa predĺži životnosť a znížia sa dlhodobé náklady na výmenu pre kupujúcich s častými úlohami testovania v teréne.

Prenáša viacero režimov prenosu dát: bezdrôtové pripojenie Bluetooth, káblové pripojenie RS232, export z USB flash disku a lokálne úložisko. Operátori môžu prezerať, ukladať, exportovať alebo mazať záznamy testov priamo na stroji, čím sa zrýchľuje triedenie testovacích správ a správa majetku zariadení pre projekty elektrární a oddelenia kontroly kvality vo výrobe.

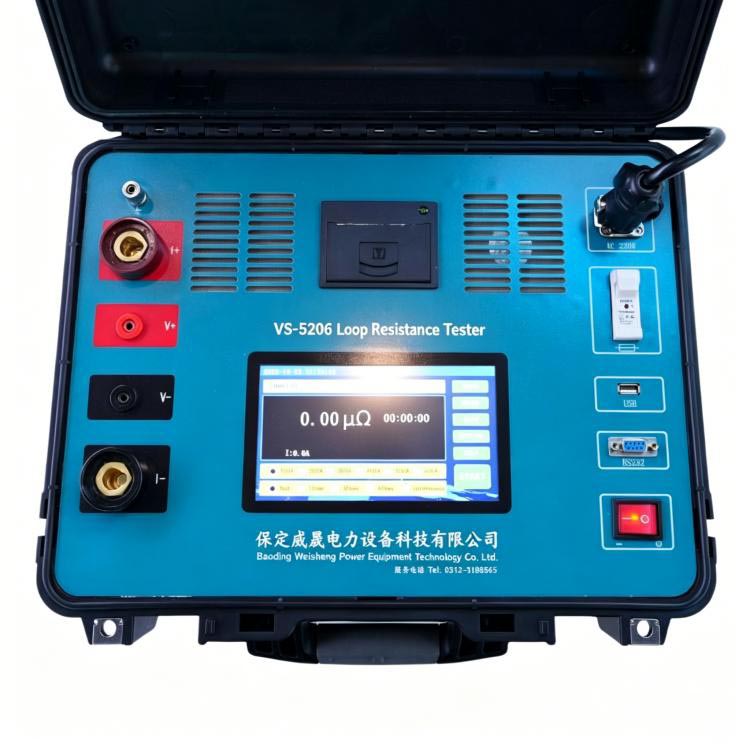

Model VS-5206, skonštruovaný tak, aby odolal drsným vonkajším pracoviskám, spája výkonný vysokoprúdový výstup, presné digitálne meranie, viacvrstvovú bezpečnostnú ochranu a odolný kryt. Poskytuje konzistentné spoľahlivé výsledky testov pre každodennú údržbu zariadení, uvádzanie nových projektov do prevádzky a diagnostiku elektrických porúch, ideálne pre veľkoobchodné objednávky od distribútorov elektrických zariadení a energetických firiem.

Dizajn bezpečnostného a upínacieho systému

weshine electric integruje bezdrôtové kliešťové senzory s technológiou rozpoznávania smeru jednosmerného prúdu.

Špecifikácie kľúčovej svorky:

1、DC rozsah merania: 0 až ±600A

2、Inštalácia citlivá na smer (vyžaduje sa orientácia prúdu dopredu)

3、Podpora kalibrácie v systémových nastaveniach

Bezpečnostné pravidlá zabezpečujú stabilnú prevádzku:

1、Preťaženie svoriek mimo rozsah môže poškodiť snímač

2、Správna smerová inštalácia zlepšuje presnosť

3、Kalibračná funkcia kompenzuje odchýlku

Vlastnosti

Maximálny testovací prúd DC 600A

Vysoko presné meranie prechodového odporu

Určené pre ističe a GIS zariadenia

Viacnásobné voliteľné výstupné prúdy

Štvorvodičová Kelvinova meracia technológia

7-palcový farebný dotykový displej

Vstavaná nabíjateľná lítiová batéria

Inteligentné automatické meranie

Automatické chladenie po testovaní 500A/600A

Bluetooth komunikácia

Komunikačné rozhranie RS232

Export dát z USB flash disku

Interné úložisko testovacích záznamov

Podpora čínskeho a anglického jazyka

Nastaviteľné komunikačné parametre

Inteligentná správa dát

Vysoká stabilita merania

Kompaktný prenosný dizajn

Vhodné pre terénne a laboratórne testovanie

Viaceré ochranné funkcie pre bezpečnú prevádzku

Sprievodca produktom

Ako funguje vysokoprúdový tester kontaktnej odolnosti s farebnou dotykovou obrazovkou

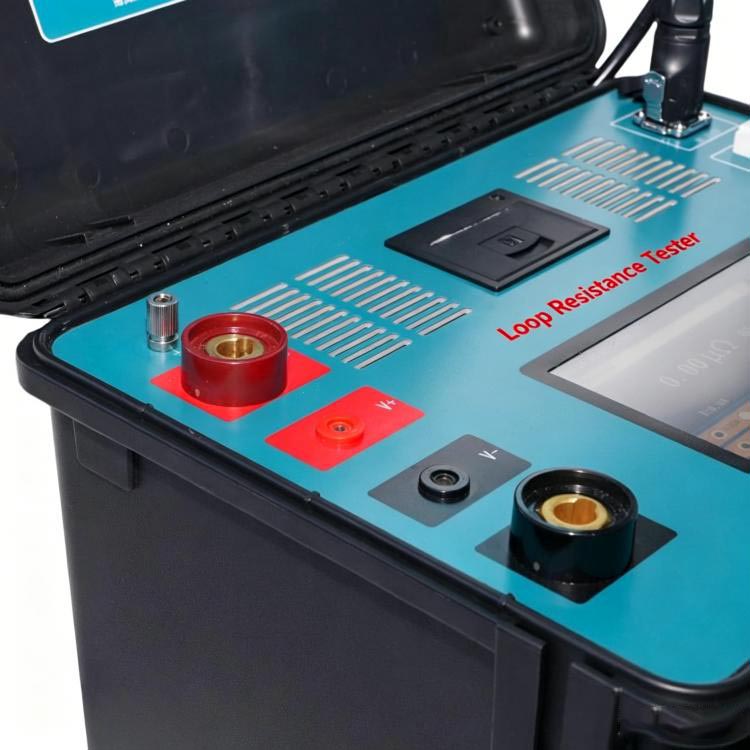

Tento tester vstrekuje stabilný vysoký jednosmerný prúd do testovaného objektu prostredníctvom vyhradených prúdových vodičov a súčasne meria pokles napätia na kontakte pomocou samostatných snímacích vodičov. Využitím štvorsvorkového princípu Kelvinovho merania prístroj eliminuje odpor elektródy a vypočítava vysoko presné hodnoty prechodového odporu.

Po stabilizácii zvoleného prúdu tester automaticky vykoná meranie a po dokončení zastaví výstup. Pri prevádzke pri 500 A alebo 600 A prístroj automaticky aktivuje chladiaci cyklus pred ďalším meraním, aby bola zachovaná spoľahlivosť systému.

Aplikačné scenáre

Energetické služby

Bežná údržba ističov, vypínačov, GIS zariadení a rozvodní.

Výrobcovia transformátorov

Továrenská akceptačná skúška a overenie elektrického pripojenia.

Dodávatelia elektriny

Uvedenie do prevádzky a údržba zariadení stredného a vysokého napätia.

Priemyselné zariadenia

Kontrola silnoprúdových elektrických spojov a prípojnicových systémov.

Skúšobné laboratóriá

Presné meranie s nízkym odporom a certifikácia zariadení.

Aplikácie

1, Testovanie odporu kontaktu prerušovača

2, meranie odporu slučky

3, GIS testovanie rozvádzača

4、 Testovanie vypínača

5、 Testovanie odporu spoja prípojníc

6, meranie uzemňovacieho spojenia

7 、 Kontrola vysokoprúdového elektrického pripojenia

8、Továrenské akceptačné testovanie (FAT)

9, Preventívna údržba

10, Uvedenie energetického systému do prevádzky

Výhody Weshine

Weshine Electric sa špecializuje na vysokonapäťové elektrické testovacie zariadenia a inteligentné diagnostické prístroje. Vysokoprúdový tester odporu kontaktu s farebnou dotykovou obrazovkou kombinuje vysokoprúdový výstup, presnú technológiu Kelvinovho merania, inteligentné ovládanie dotykovej obrazovky, pokročilé komunikačné rozhrania a komplexné možnosti správy údajov. Riešenia Weshine, navrhnuté pre utilitné spoločnosti, výrobcov a odborníkov na údržbu, poskytujú spoľahlivé testovanie odporu kontaktov, ktoré zlepšuje spoľahlivosť zariadení, minimalizuje prestoje a podporuje dlhodobú správu majetku.
