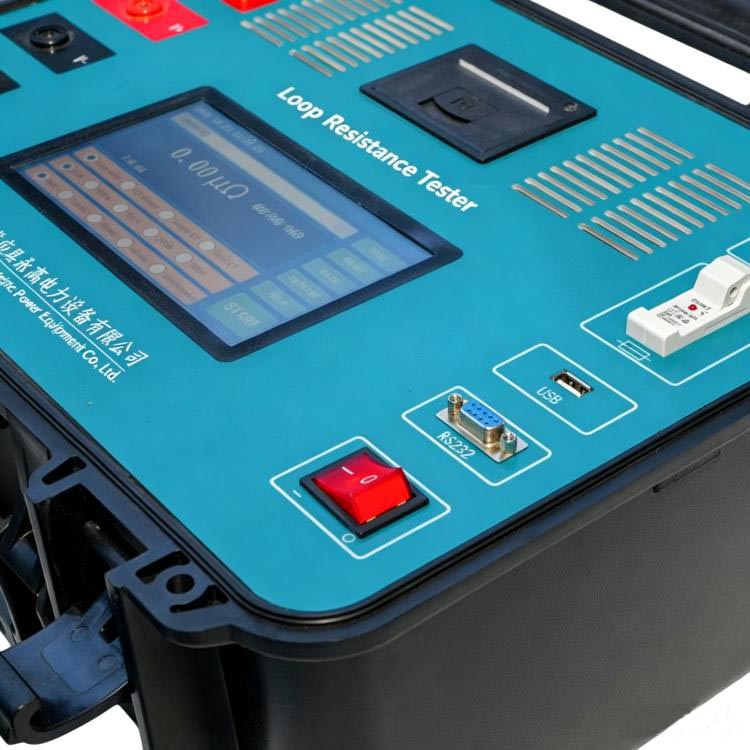

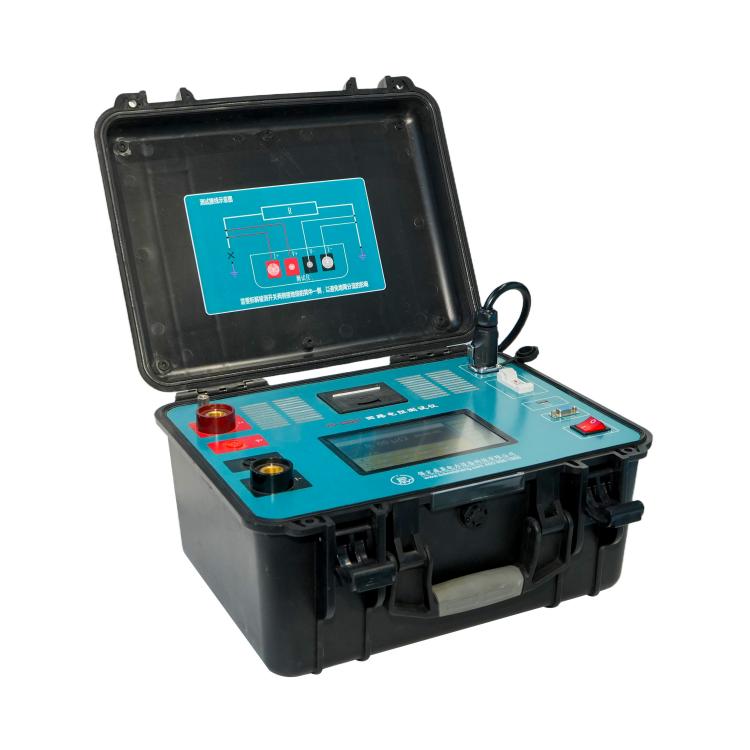

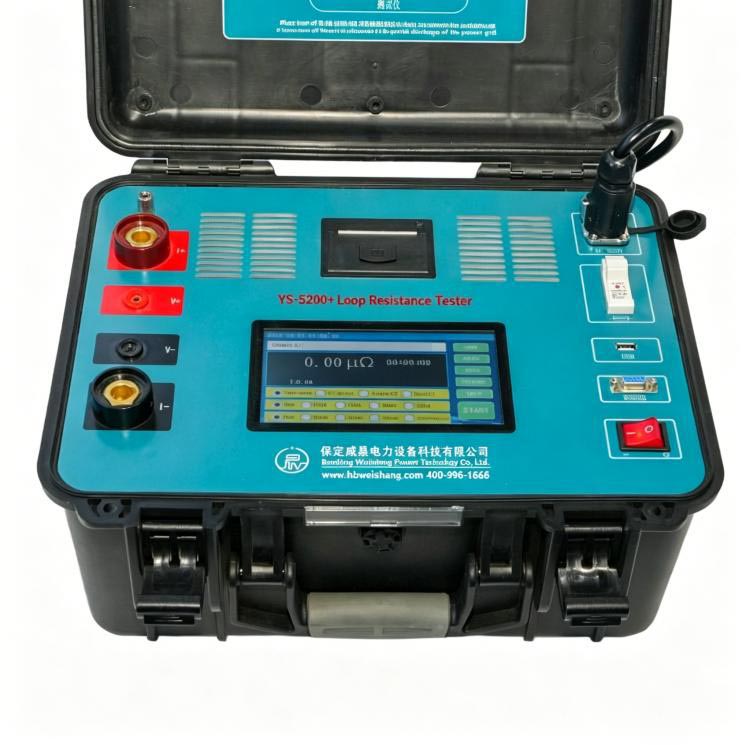

Stolný 300A inteligentný tester odporu obvodu

Odolný stolný tester 300A inteligentného obvodu odporu ponúkaný Weshine, profesionálnym výrobcom a dodávateľom v Číne, poskytuje presné mikroohmové údaje na ističoch, odpojovačoch, uzemňovačoch a spojoch prípojníc, aj keď prúdy prechádzajú cez jednotlivé slučky alebo viaceré paralelné vetvy.

Túto jednotku sme postavili podľa štandardov DL/T845.4-2019 a IEC štvorvodičového testovania, ktoré plne zodpovedajú priemyselným požiadavkám na detekciu vysokého prúdu.

Vo vnútri stroja je umiestnený vysokovýkonný zdroj konštantného prúdu spárovaný s viackanálovým hardvérom na snímanie prúdu. Táto štruktúra udržuje výstupný prúd stabilný a vzorkovanie napätia presné, dokonca aj pri práci s komplikovanými paralelnými uzemňovacími mriežkami, čo je kľúčový dôvod, prečo inžinieri zadávajú opakované hromadné objednávky na tento model.

Základné princípy merania

Tester inteligentného odporu obvodu Desktop 300A sa spolieha na dva základné funkčné moduly:

1.Nastaviteľný vysoký konštantný prúdový výstup: 50A–300A

2.Bezdrôtový jednosmerný kliešťový snímač: zachytávanie prúdu 0~±600A

Vypočítava skutočný prechodový odpor na základe Ohmovho zákona: R = V / I₀

V = pokles napätia zistený na kontaktných bodoch

I₀ = skutočný prúd prechádzajúci testovanou vetvou

Inteligentné testovacie režimy (základná inovácia)

weshine electric integruje štyri pokročilé testovacie režimy na podporu rôznych terénnych podmienok:

1. Tradičný režim odporu obvodu

Používatelia musia odpojiť jednu stranu uzemňovacej siete, aby obišli rušenie bočného prúdu. Tester dodáva až 300A jednosmerný prúd a číta údaje o poklese napätia. Tento režim dosahuje najvyššiu presnosť a funguje dobre na miestach plánovanej údržby.

2. Režim priameho merania pomocou svorky

Nie je potrebné rozoberať uzemňovacie spojenia. Bezdrôtová svorka sleduje prúd vetvy I₀ v reálnom čase, potom stroj automaticky vypočíta odpor s R=V/I₀. Hlavné prvky: Žiadne demontážne práce, rýchlejšie testovanie v teréne, bezpečnejšie pri údržbe živých priestorov.

3. Režim jednostranného skratu

Vhodné pre paralelné usporiadanie uzemnenia, ako je uzemnenie skrine a distribuované uzemňovacie mriežky. Svorka meria prúd bočnej vetvy I2 a zariadenie pred výpočtom odporu vypočíta efektívny skúšobný prúd s I₀=I₁−I2. Opravuje chyby presnosti spôsobené čiastočnými paralelnými prúdmi.

4. Obojstranný Shunt Mode

Pre veľké uzemňovacie siete s obojsmernými delenými prúdmi v rozvodniach. Dve svorky zhromažďujú prúdy vetvy I21 a I22, systém vypočíta I₀=I₁−I21−I22, aby získal skutočné údaje o odpore pre siete s viacerými vetvami.

Dizajn bezpečnostného a upínacieho systému

Zodpovedajúce bezdrôtové svorky dokážu automaticky identifikovať smer jednosmerného prúdu.

Špecifikácie kľúčovej svorky:

1, rozsah testu DC: 0 až ± 600 A

2、Pre presné údaje sa musí zarovnať so správnym smerom prúdu

3、Vstavaná kalibračná funkcia na kompenzáciu odchýlky merania

Upozornenia na bezpečnosť prevádzky:

1、Neprevádzkujte svorku mimo jej meracieho rozsahu, aby ste predišli poškodeniu hardvéru

2、Nainštalujte svorky podľa značiek smeru prúdu, aby ste stabilizovali hodnoty

3、 Pravidelne spúšťajte kalibráciu, aby ste znížili chyby údajov

Návod na obsluhu krok za krokom

Tento stolný tester sa riadi štandardnými pracovnými postupmi testovania v teréne pre scenáre s vysokým prúdom.

Krok 1: Príprava systému

Skontrolujte, či je zariadenie úplne vypnuté, nastavenie uzemnenia je dokončené a svorkové batérie sú plne nabité. Klienti hromadného obstarávania môžu spolu so zásielkou dostať kompletné prevádzkové príručky.

Krok 2: Konfigurácia zapojenia

I+ a I- sa pripájajú na dva konce testovacieho obvodu; V+ a V- sa pripájajú k vzorkovacím bodom vnútorného napätia. Vždy umiestnite napäťové sondy do prúdovej slučky, aby ste vylúčili rušenie odporu vodiča.

Krok 3: Výber režimu

Vyberte si jeden testovací režim: tradičný režim demontáže, priamy režim svorky, režim jednoduchého skratu alebo režim dvojitého skratu. Potom nastavte výstupný prúd (50A–300A) a trvanie testu (Rýchly / 10s / 30s / 60s / Nepretržitý).

Krok 4: Proces merania

Stroj automaticky bez manuálneho nastavovania spúšťa nábeh prúdu, riadenie stability, zachytávanie prúdu v reálnom čase, vzorkovanie napätia, výpočet odporu a teplotnú kompenzáciu.

Krok 5: Zobrazenie výsledku

Obrazovka zobrazuje celkový prúd I₁, prúdy klieští (I₂ / I21 / I22), hodnotu odporu v mikroohmoch, čas testu a stav stability.

Krok 6: Správa údajov

Operátori môžu ukladať protokoly testov do lokálnej pamäte, exportovať záznamy cez USB disky FAT32, tlačiť zostavy pomocou voliteľných tlačových modulov a kedykoľvek si prezerať historické dáta testov.

Aplikačné scenáre

Tento tester inteligentného odporu obvodu Desktop 300A zvláda úlohy zisťovania odporu v podmienkach zložitého uzemnenia a silného elektromagnetického rušenia, ktoré si vo veľkej miere osvojili kupujúci z týchto sektorov:

1, Veľké rozvodne

2, Elektrárne

3, Systémy priemyselných rozvádzačov

4 、 Zariadenia na prenos vysokého napätia

5、Uzemňovacie siete

Systém spoľahlivo funguje pri:

1, Silné elektromagnetické rušenie

2、Paralelná distribúcia prúdu

3、、Obmedzený prístup k odpojeniu

4 、 Operácie nepretržitej údržby

Typické testovacie použitie

1, Test kontaktného odporu pre vysokonapäťové ističe

2、Kontrola porúch uzemňovacích mriežok rozvodne

3、Detekcia odporu spojovacích spojov prípojníc

4、Bežná údržba rozvádzačov GIS/AIS

5, Výrobná kontrola kvality elektrického zariadenia elektrárne

6、 Analýza pozemného systému pre prenosové siete

7、Odstraňovanie problémov v priemyselných distribučných systémoch energie

Výhody Weshine

Postavili sme Desktop 300A Intelligent Circuit Resistance Tester s multi-režimovou architektúrou merania, aby sme vyriešili zložité problémy s paralelným prúdom a komplexným uzemnením v moderných energetických systémoch. Bezdrôtové testovanie svorky bez demontáže znižuje prestoje pri údržbe a výrazne zvyšuje bezpečnosť na mieste, vďaka čomu s nami mnohí dodávatelia elektrických služieb podpisujú dlhodobé zmluvy o dodávkach.

Viackanálové algoritmy na výpočet prúdu v reálnom čase zaisťujú presné hodnoty odporu aj v paralelných uzemňovacích prostrediach. Veľký prúdový výstup 300 A rýchlo rozkladá oxidové vrstvy na starých kontaktných povrchoch a poskytuje spoľahlivejšie výsledky testov opotrebovaných vodivých spojov. Zabudovaná inteligentná tepelná regulácia udržuje jednotku stabilnú pri dlhom vysokoprúdovom pracovnom zaťažení.

Výhody užívateľsky prívetivého priemyselného dizajnu pre kupujúcich:

1, inteligentná prevádzka vo viacerých režimoch

2、Vizualizované zobrazenie aktuálnych údajov v reálnom čase

3、Úplná sada funkcií automatickej bezpečnostnej ochrany

4、Ukladanie a export štruktúrovaných údajov

Okamžite kontaktujte náš obchodný tím a získajte prispôsobené cenové ponuky a kompletné súbory technických parametrov pre obstarávanie vášho projektu.
