Bežné problémy pri údržbe a testovaní testera odporu slučky

Tester odporu slučky je základným nástrojom na hodnotenie elektrického stavu nízkoodporových spojov v energetických zariadeniach. Bežne sa používa na meranie prechodového odporu ovládacích spínačov, ističov, prípojnicových spojov, káblových vodičov, zváracích kontaktov a iných vodivých slučiek.

Spoľahlivé výsledky testov závisia nielen od výkonu prístroja, ale aj od správneho zapojenia, čistých testovacích bodov, správneho skladovania a presnej interpretácie abnormálnych hodnôt. Nezvyčajné meranie v teréne nemusí vždy indikovať chybný istič alebo neúspešný tester. Otvorené napäťové vodiče, slabý kontakt svoriek a elektromagnetické rušenie môžu spôsobiť podobné príznaky.

Táto príručka vysvetľuje hlavné požiadavky na údržbu a tri bežné problémy s testovaním, ktoré sa vyskytujú pri používaní testera odporu slučky.

Čo je tester odporu slučky?

Tester odporu slučky, tiež známy ako mikroohmmeter alebo tester odporu kontaktu, aplikuje stabilný testovací prúd do testovaného obvodu a meria výsledný pokles napätia. Odpor sa potom vypočíta podľa Ohmovho zákona.

Prístroj sa používa na aplikácie ako:

1、 Testovanie odporu kontaktu ističa

2、 Meranie odporu slučky riadiaceho spínača

3、 Testovanie prípojníc a konektorov

4、 Meranie odporu vodiča kábla

5、 Testovanie odporu pri zváraní

6、Kontrola kontaktu vysokonapäťového spínača

Testovanie s nízkym odporom zvyčajne používa samostatné prúdové a napäťové pripojenia. Táto štvorvodičová metóda znižuje vplyv odporu testovacieho vodiča a zlepšuje presnosť merania.Návod na meranie s nízkym odporom Megger

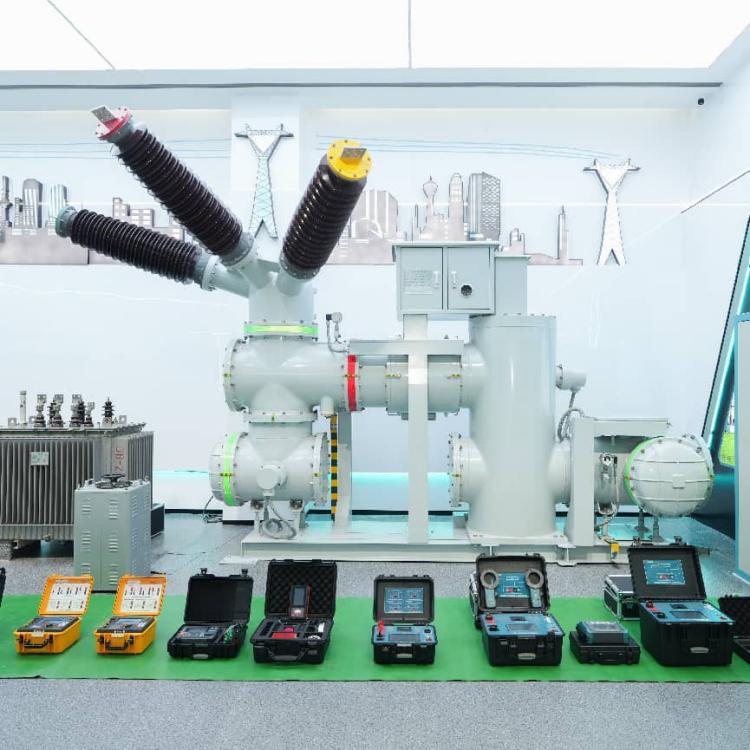

Weshine Electric Manufacturing Co., Ltd. je profesionálna high-tech továreň špecializujúca sa na výskum a vývoj, výrobu a kalibráciu prístrojov na testovanie odporu vysokoprúdovej slučky. So štandardizovanými výrobnými dielňami, nezávislými laboratóriami a kompletnými systémami riadenia kvality ISO sú všetky testery Weshine prísne vyrábané v súlade s priemyselnými normami IEC a DL/T. Továreň implementuje komplexné testovanie výkonu a kalibráciu pred dodaním, čím zabezpečuje stabilný prúdový výstup, silný výkon proti rušeniu a vysokú opakovateľnosť merania pre zložité prostredia testovania napájania na mieste.

Inteligentný tester odporu slučky GDHL-200A/100A je nezávisle vyvinutý a sériovo vyrábaný továrňou Weshine. Je optimalizovaný pre scenáre merania v poli s vysokým prúdom a nízkym odporom, vyznačuje sa stabilným výstupom konštantného prúdu, ultra vysokou presnosťou testov a silnou prispôsobivosťou prostredia, pričom plne spĺňa požiadavky na rutinnú kontrolu a preventívnu údržbu vysokonapäťových rozvádzačov. Špecifický testovací prúd, presnosť a požiadavky na zhodu by sa mali vždy overiť podľa dokumentácie k produktu a príslušných miestnych noriem.

Pri vysokonapäťových ističoch by sa malo vykonať aj testovanie prechodového odporu podľa príslušnej normy zariadenia a požiadaviek na údržbu výrobcu. IEC 62271-100 platí pre AC ističe používané vo vysokonapäťových systémoch nad 1 000 V.IEC 62271-100

Štandardné požiadavky na údržbu

Správne skladovanie má priamy vplyv na životnosť a stabilitu merania testeru odporu slučky. Ako profesionálny výrobca prístrojov na meranie výkonu, oficiálne špecifikácie údržby vo výrobnom závode spoločnosti Weshine zdôrazňujú štandardizované denné skladovanie a údržbu, aby sa zabránilo kolísaniu výkonu a predĺžila sa životnosť prístroja.

Prístroj skladujte vo vhodnom prostredí

Tester by sa mal skladovať na čistom, suchom a dobre vetranom mieste. Miesto uloženia by nemalo obsahovať:

1, Nadmerná vlhkosť

2, Vodivý prach

3, Olejová hmla

4, Soľný sprej

5, Korozívne plyny

6, Priame slnečné svetlo

7, Extrémne zmeny teploty

Vlhkosť a korozívne nečistoty môžu poškodiť svorky, dosky s vnútornými obvodmi, spínače a izolačné komponenty. Prach môže tiež ovplyvniť chladiace cesty a znížiť spoľahlivosť elektrických spojení.

Udržujte nástroj vo zvislej polohe

Neumiestňujte tester náhodne do drevenej debny ani na ňu neklaďte ťažké predmety. Predný panel by mal počas skladovania a prepravy vždy, keď je to možné, smerovať nahor.

Pomáha to chrániť:

1, Displej a ovládacie tlačidlá

2, výstupné svorky

3, Vnútorný transformátor a obvodové zostavy

4 、 Chladiaca štruktúra

5, Ochranný kryt

Prístroj by mal byť počas prepravy zaistený, aby sa predišlo nárazom, vibráciám alebo poškodeniu kábla.

Používajte materiály odolné voči vlhkosti

Keď je tester uložený vo vlhkom prostredí, umiestnite pod neho vhodný materiál odolný voči vlhkosti. Nedovoľte, aby spodná časť krytu zostala v priamom kontakte s vlhkou podlahou alebo povrchom.

Pred ďalším testom skontrolujte, či na prístroji nedošlo ku kondenzácii. Ak je prítomná vlhkosť, pred pripojením k napájaciemu zdroju alebo skúšobnému objektu nechajte tester úplne vyschnúť.

Tri bežné problémy s testovaním v teréne

1. Otvorené napäťové vedenie v kombinácii so silným elektromagnetickým rušením

Prerušený napäťový vodič alebo uvoľnené napäťové spojenie je jednou z najčastejších príčin abnormálnych údajov.

Typické príznaky

V závislosti od podmienok na mieste môže hodnota odporu ukazovať:

1、Presahujúca alebo nekonečná hodnota

2、Veľmi nestabilná hodnota

3、Hodnota, ktorá sa mení pri pohybe testovacích káblov

4、Výsledok, ktorý sa javí ako normálny, ale nedá sa zopakovať

Keď je napäťový vodič odpojený, obvod vzorkovania napätia nemusí dostať správny signál. Súčasne môže blízka napájaná prípojnica vytvárať kapacitnú väzbu a indukovať nežiaduce napätie v diferenciálnom režime v otvorenom meracom obvode.

Možné dôsledky

Silné rušenie môže spôsobiť, že tester zobrazí nadlimitnú hodnotu. Neskúsený operátor môže nesprávne usúdiť, že istič má vážny problém s kontaktným odporom a zariadiť zbytočnú údržbu výpadku.

Miernejšie rušenie môže produkovať hodnotu v očakávanom rozsahu. Toto je ťažšie identifikovať, pretože výsledok sa môže zdať platný, aj keď je napäťové pripojenie chybné.

Meranie potom môže byť nesprávne pripísané:

1, Slabý kontakt ističa

2、Poškodená testovacia svorka

3, Interná chyba testera

4, Nestabilné napájanie

Odporúčaná kontrola

Pred výmenou testera alebo odstránením ističa z prevádzky skontrolujte:

1、Či sú pripojené oba napäťové vodiče.

2、Či sú napäťové svorky pevne pripevnené.

3、Či sú napäťové svorky čisté.

4、Či sú prúdové a napäťové vodiče správne prispôsobené.

5、Či hodnota zostáva stabilná po opätovnom pripojení napäťového obvodu.

6、Či blízke vodiče pod napätím spôsobujú rušenie.

Štvorvodičové meranie odporu je spoľahlivé len vtedy, keď je kompletný prúdový obvod aj obvod vzorkovania napätia. Dobrý kontakt v testovacích bodoch je tiež nevyhnutný, pretože odpor sondy a spojenia môže ovplyvniť merania s nízkym odporom.Vedenie testeru s nízkym odporom Megger

2. Oxidový alebo olejový film na svorkách ističa

Na svorkách ističa sa môže po dlhodobej prevádzke vytvoriť vrstva oxidu, olejový film, nahromadenie prachu alebo iné znečistenie. Toto je bežné najmä vtedy, keď zariadenie pracuje vo vlhkom, znečistenom alebo prašnom prostredí.

Prečo to ovplyvňuje test

Testovacia svorka musí mať pevný kovový kontakt s koncovkou. Ak oxidový alebo olejový film oddeľuje svorku od vodivého povrchu, do testovacieho obvodu sa zavedie dodatočný prechodový odpor.

To môže ovplyvniť dráhu vzorkovania napätia a vytvoriť nepresné alebo nestabilné výsledky. Zobrazená hodnota nemusí predstavovať skutočný odpor hlavných kontaktov ističa.

Medzi možné príznaky patria:

1, Hodnota odporu vyššia, ako sa očakávalo

2、 Hodnoty, ktoré sa menia, keď je svorka stlačená alebo posunutá

3, Významné rozdiely medzi fázami

4, Zlá opakovateľnosť

5、Náhle zníženie po vyčistení terminálu

Nápravné opatrenia

Pred testovaním skontrolujte povrch koncovky a upínacie čeľuste. Odstráňte uvoľnenú kontamináciu pomocou schválenej metódy čistenia a uistite sa, že kontaktná oblasť je suchá.

Testovacia svorka by mala byť pripojená k čistému, pevnému a mechanicky stabilnému povrchu. Nespoliehajte sa na uvoľnenú svorku alebo kontaminovaný bod len preto, že prístroj spustil test.

Po opätovnom pripojení elektród meranie zopakujte. Ak sa hodnota stane stabilnou a konzistentnou, pôvodný abnormálny výsledok mohol byť spôsobený skôr zlým kontaktom než poruchou ističa.

Nepoužívajte abrazívne metódy, ktoré by mohli poškodiť pokovované koncovky alebo zmeniť povrch kontaktu, pokiaľ výrobca zariadenia tento postup neschválil.

3. Otvorené napäťové vedenie bez silného rušenia elektrického poľa

Otvorený napäťový vodič nie vždy vedie k prekročeniu rozsahu. Ak na mieste nie je žiadne silné vonkajšie elektrické pole alebo kapacitná väzba, zosilňovač nemusí prijímať takmer žiadny vstup v diferenciálnom režime.

V tejto situácii môže prístroj zobraziť hodnotu blízku nule.

Prečo je to zavádzajúce

Neskúsený operátor môže interpretovať takmer nulovú hodnotu ako dôkaz, že:

1, Tester zlyhal

2、Zosilňovač je poškodený

3, Testovací prúd sa negeneruje

4、Nástroj potrebuje opravu alebo výmenu

Test sa potom môže zbytočne zastaviť. To môže predĺžiť výpadok zariadenia, oddialiť údržbu a zvýšiť pracovné zaťaženie tímu v teréne.

Ako identifikovať problém

Hodnota takmer nula alebo abnormálna hodnota by sa mala preskúmať predtým, ako bude tester vyhlásený za chybný.

Skontrolujte nasledovné:

1、Skontrolujte aktuálne výstupné pripojenie.

2、Uistite sa, že sú pripojené oba napäťové vodiče.

3、Skontrolujte napäťové svorky a svorky.

4、Skontrolujte, či je testovací okruh kompletný.

5、Porovnajte nameranú hodnotu so známou referenciou alebo opakovaným pripojením.

6、Prezrite si indikátory autotestu a alarmu prístroja.

7、Potvrďte, že sa zobrazená hodnota mení normálne, keď je testovací obvod správne pripojený.

Meranie odporu, ktoré náhle klesne na nulu, by sa nemalo akceptovať bez kontroly zapojenia. Výsledok musí byť opakovateľný a konzistentný so stavom zariadenia a historickými údajmi.

Ako sa vyhnúť nesprávnym úsudkom

Keď sa objaví abnormálny údaj o odpore slučky, technici by sa mali vyhnúť okamžitému obviňovaniu ističa alebo prístroja. Systematická kontrola je spoľahlivejšia.

Použite nasledujúcu postupnosť:

1、Zastavte test a potvrďte, že zariadenie je v bezpečnom stave bez napätia.

2、Skontrolujte prúdové a napäťové vedenie oddelene.

3、Skontrolujte polohu svorky a čistotu svoriek.

4、Vyhľadajte v blízkosti napájané vodiče a možné elektromagnetické rušenie.

5、Znova pripojte káble a zopakujte meranie.

6、Porovnajte výsledok s inými fázami a predchádzajúcimi záznamami.

7、Skontrolujte tester pomocou vhodnej referenčnej alebo overovacej metódy.

8、Až potom zistite, či zariadenie alebo tester vyžaduje ďalšiu údržbu.

9、Zobrazená hodnota odporu by sa mala vždy posudzovať spolu s testovacím prúdom, kvalitou pripojenia, okolitými podmienkami, porovnaním fáz a históriou zariadenia.

Kľúčové body pre spoľahlivé testovanie odolnosti voči slučke

Najdôležitejšie faktory pri testovaní v teréne sú:

1、Udržiavajte tester čistý, suchý a správne skladovaný.

2、Použite kompletné štvorvodičové pripojenie.

3, Pred použitím testovacieho prúdu starostlivo skontrolujte napäťové vodiče.

4、Uistite sa, že svorky sa dotýkajú čistých kovových povrchov.

5、Uvedomte si elektromagnetické rušenie z blízkych napájaných prípojníc.

6、Po oprave pripojenia zopakujte podozrivé merania.

7、Nikdy nediagnostikujte poruchu ističa z jedného abnormálneho odčítania.

8、Postupujte podľa návodu k testeru a podľa platných noriem energetického priemyslu.

Často kladené otázky

Čo môže merať tester odporu slučky?

Môže merať odpor kontaktu ističa, odpor slučky ovládacieho spínača, prípojnicové spojenia, odpor vodiča kábla a odpor zváracích kontaktov.

Prečo tester ukazuje nekonečnú hodnotu odporu?

Nekonečná hodnota alebo hodnota presahujúca rozsah môže byť spôsobená prerušeným napäťovým vedením, zlým kontaktom svorky, neúplným testovacím obvodom alebo skutočne otvoreným obvodom. Pred diagnostikou zariadenia je potrebné skontrolovať zapojenie.

Prečo sa hodnota zrazu zmení na nulu?

Hodnota takmer nula sa môže vyskytnúť, keď je obvod vzorkovania napätia otvorený a existuje len malé vonkajšie elektromagnetické rušenie. Nemusí to nevyhnutne znamenať, že tester je chybný.

Môže oxidový film ovplyvniť testovanie kontaktného odporu?

áno. Oxid, olej a nečistoty môžu zabrániť tomu, aby testovacie svorky vytvorili spoľahlivý kovový kontakt a môžu vniesť do meracieho obvodu dodatočný odpor.

Ako by sa mal tester odporu slučky skladovať?

Skladujte ho na suchom, vetranom, bezprašnom mieste bez korozívnych plynov. Predný panel držte smerom nahor a v prípade potreby použite pod prístroj materiál odolný voči vlhkosti.

Záver

Väčšina abnormálnych hodnôt odporu slučky nie je spôsobená jediným faktorom. Otvorené napäťové vedenie, zlý kontakt svorky, kontaminácia svoriek a elektromagnetické rušenie môžu skresliť výsledok testu.
