Príčiny čiastočného vybitia vo vysokonapäťovom rozvádzači

Čiastočný výboj je jedným z najdôležitejších včasných varovných príznakov zhoršenia izolácie vo vysokonapäťových rozvádzačoch. Čiastočný výboj síce úplne nepremostí izoláciu medzi vodičmi, ale opakovaná činnosť výboja môže postupne poškodiť izolačný systém a zvýšiť riziko zlyhania izolácie, preskoku a neočakávaného vypnutia zariadenia.

Pochopenie príčin čiastočného vybitia pomáha elektrotechnikom identifikovať chyby v počiatočnom štádiu a zlepšiť spoľahlivosť rozvádzača počas jeho životnosti.

Čo je čiastočný výboj?

Čiastočný výboj je lokalizovaný elektrický výboj, ktorý sa vyskytuje iba v časti izolačného systému. Môže sa vyvinúť vo vnútri dutiny naplnenej plynom, pozdĺž izolačného povrchu, okolo ostrej hrany vodiča alebo v blízkosti defektu v pevnom alebo kompozitnom dielektriku.

Tento jav je zvyčajne spojený s lokálnou koncentráciou elektrického stresu. Keď lokálne elektrické pole presiahne odolnosť slabej oblasti, dôjde ku krátkemu výboju. Výboj môže byť krátky a malý, ale opakovaná aktivita môže postupne oslabiť okolitú izoláciu.

IEC 60270 definuje metódy založené na nabíjaní na meranie čiastočného výboja v elektrických prístrojoch, komponentoch a systémoch testovaných striedavým alebo jednosmerným napätím. Norma rieši aj meracie obvody, kalibráciu, digitálne meranie a oddelenie signálov čiastočného výboja od vonkajšieho rušenia.IEC 60270:2025

Ako čiastočný výboj poškodzuje izoláciu

1. Chemické poškodenie spôsobené nabitými časticami

Počas čiastočného výboja sa elektróny a ióny pohybujú cez slabú oblasť izolácie. Tieto vysokoenergetické nabité častice sa zrážajú s izolačnými molekulami a môžu narušiť chemické väzby.

Opakované bombardovanie môže spôsobiť:

1、Rozklad polymérnych reťazcov

2, povrchová erózia

3, Tvorba vodivých karbonizovaných dráh

4, Chemická degradácia epoxidovej živice a iných izolačných materiálov

5, Postupné znižovanie dielektrickej pevnosti

V pevnej izolácii môže tento proces zväčšiť vnútornú dutinu alebo vytvoriť stromový kanál. Keď sa chyba dostatočne rozšíri, izolácia už nemusí vydržať normálne prevádzkové napätie alebo dočasné prepätie.

2. Tepelné a oxidačné poškodenie

Čiastočné vypúšťanie tiež produkuje lokálne teplo. Hoci priemerná energia jednotlivého výboja môže byť nízka, opakované impulzy sústredené v rovnakej oblasti môžu zvýšiť teplotu okolitej izolácie.

Výsledné tepelné napätie môže viesť k:

1, Lokálne prehriatie

2, oxidačné praskanie

3, Tavenie alebo karbonizácia polymérnych materiálov

4, Strata mechanickej pevnosti

5、Rozšírenie vnútorných trhlín a dutín

Tepelné poškodenie a chemické poškodenie sa často navzájom posilňujú. Keď sa povrch izolácie stáva hrubším alebo vodivejším, lokálne elektrické pole sa stáva menej rovnomerným, čo môže urýchliť ďalšiu aktivitu výboja.

Vysokonapäťový rozvádzač a jeho izolačný systém

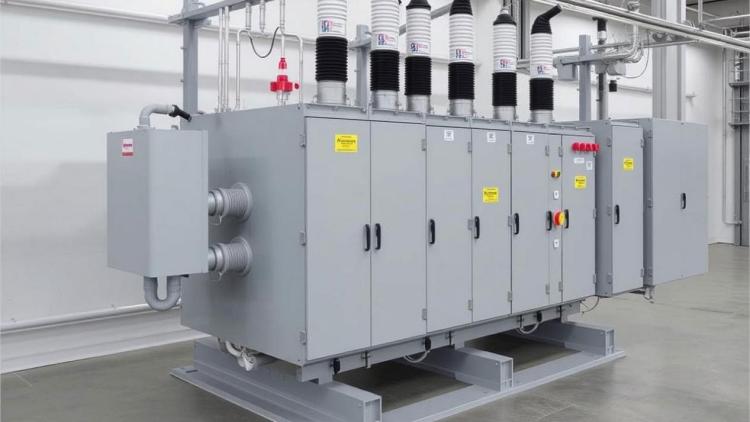

Vysokonapäťový rozvádzač je komplexná zostava, ktorá kombinuje vodiče, spínacie zariadenia, prípojnice, izolačné komponenty, uzemňovacie kryty a riadiace systémy.

V závislosti od dizajnu môžu typické materiály zahŕňať:

1, epoxidová živica

2, Silikón alebo iné technické plasty

3, Vzduch alebo izolačný plyn

4、Fluorid sírový v príslušnom zariadení izolovanom plynom

5, Keramická alebo kompozitná izolácia

6、Meď, hliník a iné vodivé materiály

Kombinácia rôznych materiálov a geometrií vytvára viaceré miesta, kde môže dôjsť k čiastočnému výboju. Kvalita výroby, presnosť montáže, prevádzkové napätie, teplota, vlhkosť, znečistenie a starnutie izolácie môžu ovplyvniť správanie PD.

Pre aplikácie rozvádzačov príslušné požiadavky závisia od konštrukcie zariadenia a napäťovej triedy. Séria IEC 62271 zahŕňa vysokonapäťové rozvádzače a ovládacie zariadenia vrátane zariadení využívajúcich pevnú izoláciu a izolačné plyny.Séria IEC 62271

Hlavné príčiny čiastočného vybitia vo vysokonapäťovom rozvádzači

1. Chyby v procese výroby izolácie

Výrobné chyby patria medzi najbežnejšie zdroje čiastočného výboja v rozvádzačoch s pevnou izoláciou.

Vnútorné dutiny a vzduchové bubliny

Počas epoxidového odlievania, lisovania alebo zapuzdrenia môžu vo vnútri izolácie zostať vzduchové bubliny. Tieto dutiny majú nižšiu dielektrickú pevnosť ako okolitá pevná izolácia.

Keď sa použije napätie, elektrické pole vo vnútri dutiny sa zvýši ako priemerné pole v pevnom materiáli. Súvisí to s rozdielom medzi dielektrickou konštantou plynu vo vnútri dutiny a dielektrickou konštantou okolitej izolácie.

V dôsledku toho sa plyn v dutine môže rozpadnúť pred hlavnou izoláciou. Každý výboj môže zväčšiť dutinu, poškodiť jej povrch a prípadne znížiť celkovú pevnosť izolácie.

Cudzie častice a kontaminácia materiálu

Kovové častice, prach, vlhkosť a iné nečistoty vnesené počas výroby môžu vytvárať lokálne slabé miesta. Vodivé znečistenie môže narušiť elektrické pole alebo vytvoriť výbojovú cestu medzi rôznymi oblasťami izolácie.

Medzi typické príčiny patria:

1、Zle kontrolované podmienky odlievania

2、Nedostatočné čistenie pred montážou

3, Nesprávne skladovanie izolačných komponentov

4、Nedostatočné vytvrdnutie epoxidovej živice

5、Kontaminácia počas prepravy alebo inštalácie

Jediná vnútorná chyba nemusí spôsobiť okamžité zlyhanie, ale môže sa stať aktívnejšou, keď zariadenie starne alebo pracuje pod zvýšeným elektrickým namáhaním.

2. Nerovnomerné rozloženie elektrického poľa

Rovnomerné elektrické pole je nevyhnutné pre spoľahlivý izolačný výkon. Akýkoľvek ostrý hrot, nepravidelný povrch alebo plávajúci vodivý predmet môže zvýšiť lokálne elektrické pole a iniciovať čiastočný výboj.

Otrepy a ostré hrany na vodičoch

Otrepy prípojníc, ostré rohy, nedokončené hrany vodičov a zle tvarované elektródy môžu spôsobiť silnú koncentráciu elektrického poľa.

Tento efekt je obzvlášť významný okolo:

1, Prípojnicové spoje

2, káblové koncovky

3, Presúvanie kontaktov

4, skrutkové spoje

5, Tieniace komponenty

6, Vodivé vložky vo vnútri tvarovanej izolácie

Aj keď je priemerné prevádzkové napätie v rámci menovitého rozsahu zariadenia, miestne pole v blízkosti ostrej hrany môže presiahnuť počiatočnú úroveň výboja.

Voľné alebo plávajúce kovové častice

Kovové častice vo vnútri krytu rozvádzača sa môžu pod vplyvom elektrického poľa elektricky nabiť alebo sa môžu pohybovať. Ich poloha a potenciál sa môžu počas prevádzky meniť a vytvárať nestabilné poľné podmienky.

Takéto častice môžu spôsobiť:

1, Vylepšenie miestneho poľa

2, povrchový výboj

3、Prerušované vybíjacie impulzy

4、Sledovanie na neďalekej izolácii

5、Nestabilné vzory PD

To je jeden z dôvodov, prečo je pri výrobe a údržbe rozvádzačov dôležitá čistota a prísne montážne postupy.

Znečistené alebo drsné izolačné povrchy

Prach, vlhkosť, olej a iné znečistenie môžu znížiť efektívnu vzdialenosť tečenia na izolačnom povrchu. Hrubý alebo poškodený povrch tiež vytvára malé koncentrácie poľa, kde môže začať povrchový výboj.

Povrchová kontaminácia je obzvlášť dôležitá v zariadeniach vystavených:

1, vysoká vlhkosť

2, Vodivý prach

3, Soľný sprej

4, priemyselné znečistenie

5, Kondenzácia

6, Slabá ventilácia

Samotné čistenie nemusí natrvalo vyriešiť problém, ak sa na povrchu izolácie už vytvorili stopy, praskliny alebo erózia.

Chyby v uzemnenom kryte

Kovový kryt normálne poskytuje tienenie a kontrolovaný referenčný potenciál. Avšak hrubé zvary, póry, troskové inklúzie a iné výrobné chyby môžu vytvárať nepravidelné podmienky elektrického poľa v blízkosti uzemneného krytu.

Tieto chyby môžu interagovať s blízkou izoláciou alebo vodivými časťami a zvýšiť riziko výboja. Kvalita zvaru, geometria krytu, kontinuita uzemnenia a vnútorné vôle by sa preto mali kontrolovať počas výroby a kontroly.

3. Nerovnomerné dielektrické médiá

Moderné rozvádzače často používajú kompozitné izolačné systémy, v ktorých spolupracuje niekoľko materiálov. Napríklad epoxidová živica môže byť kombinovaná s technickými plastmi, izolačným plynom, vodivými vložkami a vzduchovými medzerami.

Každý materiál má iné elektrické a tepelné vlastnosti. Ak sú rozhrania zle navrhnuté alebo vyrobené, dielektrické pole sa nemusí rozložiť rovnomerne.

Potenciálne problémy zahŕňajú:

1、Zlé spojenie medzi rôznymi izolačnými materiálmi

2、Nerovnomerné dielektrické konštanty

3, Medzery na materiálových rozhraniach

4, Vnútorná delaminácia

5、Vlhkosť zachytená medzi vrstvami

6、Vody okolo zabudovaných vodičov

Vnútorné bubliny a nečistoty môžu ešte viac zvýšiť nerovnomernosť dielektrického média. Pri prevádzkovom napätí môžu tieto oblasti zaznamenať väčšie elektrické napätie ako okolitá izolácia a stať sa východiskovým bodom čiastočného vybitia.

Ďalšie faktory, ktoré ovplyvňujú čiastočný výboj

Čiastočné vybitie nie je spôsobené len výrobnými chybami. Aktivitu vypúšťania môžu zvýšiť viaceré prevádzkové a environmentálne podmienky.

Prevádzkové napätie

So zvyšujúcim sa napätím sa zvyšuje aj elektrické pole v slabých oblastiach. Porucha, ktorá zostáva neaktívna pri normálnom napätí, môže spôsobiť merateľný výboj počas prepätia, testu odolnosti alebo dočasného zvýšenia napätia v systéme.

Teplota

Teplota ovplyvňuje izolačné vlastnosti, tlak plynu, rozťažnosť materiálu a stav rozhraní. Tepelná rozťažnosť môže zväčšiť existujúce medzery alebo spôsobiť dodatočné namáhanie lepených izolačných komponentov.

Vlhkosť a kondenzácia

Vlhkosť môže znížiť odpor izolácie povrchu a podporiť povrchový výboj. Kondenzácia je obzvlášť nebezpečná, keď teplý, vlhký vzduch vstupuje do chladnejšieho priestoru rozvádzača.

Izolačné starnutie

Dlhodobé elektrické, tepelné a mechanické namáhanie môže spôsobiť starnutie izolácie. Starnutie môže spôsobiť praskliny, zmenu farby, eróziu, delamináciu a zvýšenú absorpciu vlhkosti, čo všetko môže zvýšiť pravdepodobnosť čiastočného vybitia.

Mechanické namáhanie a vibrácie

Voľné spojenia, vibrácie a opakovaná tepelná rozťažnosť môžu vytvoriť malé medzery medzi izolačnými komponentmi. Tieto medzery sa môžu stať miestami vybíjania, najmä v blízkosti prípojníc, káblových koncoviek a zabudovaných vodičov.

Detekcia čiastočného vybitia v rozvádzači

Testovanie PD sa používa na identifikáciu aktivity výboja predtým, ako sa rozvinie do vážneho zlyhania izolácie. V závislosti od vybavenia a cieľa testu môžu inžinieri vyhodnotiť zdanlivý náboj, veľkosť výboja, fázovo rozlíšené vzory, opakovanie impulzov a zmeny v priebehu času.

Spoľahlivý test by mal zahŕňať:

1, Vhodný merací prístroj a usporiadanie snímačov

2、Správna kalibrácia meracieho systému

3, Efektívna kontrola vonkajšieho rušenia

4、Správne uzemnenie a tienenie

5, Stabilné testovacie napätie a podmienky prostredia

6、Porovnanie s technickými limitmi a predchádzajúcimi testovacími záznamami

Weshine Electric je profesionálny výrobca, ktorý sa venuje výskumu, vývoju a výrobe vysokonapäťových testovacích a meracích zariadení. Závod, vybavený štandardizovanými výrobnými dielňami a nezávislými kalibračnými laboratóriami, prísne dodržiava normy IEC a systémy riadenia kvality ISO, aby sa zabezpečilo, že každý prístroj bude poskytovať stabilný, opakovateľný test odolný voči rušeniu pre globálne aplikácie v energetickom priemysle.

Digitálny tester čiastočného vybitia GDJF-2007 je nezávisle vyvinutý a z výroby kalibrovaný spoločnosťou Weshine Electric. Môže sa použiť na digitálne meranie a analýzu čiastočného výboja vo vysokonapäťových zariadeniach.  V praktických aplikáciách môže prístroj podporovať vyhodnotenie veľkosti PD, vzorcov výboja a stavu izolácie. Presná konfigurácia testu a akceptačné kritériá by sa mali zvoliť podľa konštrukcie rozvádzača, príslušných noriem a technickej dokumentácie výrobcu.

Často kladené otázky

Čo je najčastejšou príčinou čiastočného vybitia v rozvádzači?

Bežné príčiny zahŕňajú vnútorné dutiny, vzduchové bubliny, nečistoty, ostré hrany vodičov, povrchovú kontamináciu, zlé izolačné rozhrania a nerovnomerné rozloženie elektrického poľa.

Je možné vidieť čiastočný výboj priamo?

Čiastočný výboj zvyčajne nie je možné vidieť počas normálnej prevádzky. Bežne sa zisťuje pomocou elektrických, ultrazvukových alebo iných špecializovaných meracích metód.

Znamená čiastočné vybitie vždy okamžité zlyhanie zariadenia?

Nie. Čiastočný výtok sa môže vyvinúť postupne. Pretrvávajúca alebo zvyšujúca sa aktivita PD však naznačuje zhoršenie izolácie a vyžaduje odborné posúdenie.

Ako ostré hrany prípojníc spôsobujú čiastočný výboj?

Ostré hrany koncentrujú elektrické pole. Miestne pole môže byť oveľa silnejšie ako priemerné pole, čo umožňuje, aby výboj začal blízko okraja.

Ako možno znížiť čiastočný výboj v rozvádzači?

Efektívne opatrenia zahŕňajú zlepšenie výroby izolácie, odstraňovanie otrepov, kontrolu čistoty, predchádzanie vlhkosti, optimalizáciu triedenia elektrického poľa, zlepšenie uzemnenia krytu a vykonávanie pravidelných testov PD.

Záver

Čiastočný výboj vo vysokonapäťových rozvádzačoch je zvyčajne výsledkom kombinácie defektov izolácie, koncentrácie elektrického poľa, nerovnomerných dielektrických materiálov, podmienok prostredia a dlhodobého starnutia.

Vnútorné dutiny, nečistoty, ostré hrany prípojníc, plávajúce kovové častice, kontaminované povrchy a slabé izolačné rozhrania môžu spôsobiť lokálne elektrické napätie. Akonáhle začne vybíjanie, chemická erózia a tepelné poškodenie môže postupne oslabiť izoláciu.

Pravidelné testovanie čiastočného vybitia poskytuje cenné informácie o stave izolácie a pomáha tímom údržby identifikovať vznikajúce problémy skôr, ako dôjde k závažnej poruche. Pre presnú diagnózu by testovanie mali vykonávať kvalifikovaní odborníci s použitím správne kalibrovaného zariadenia a postupov v súlade s platnými normami.
