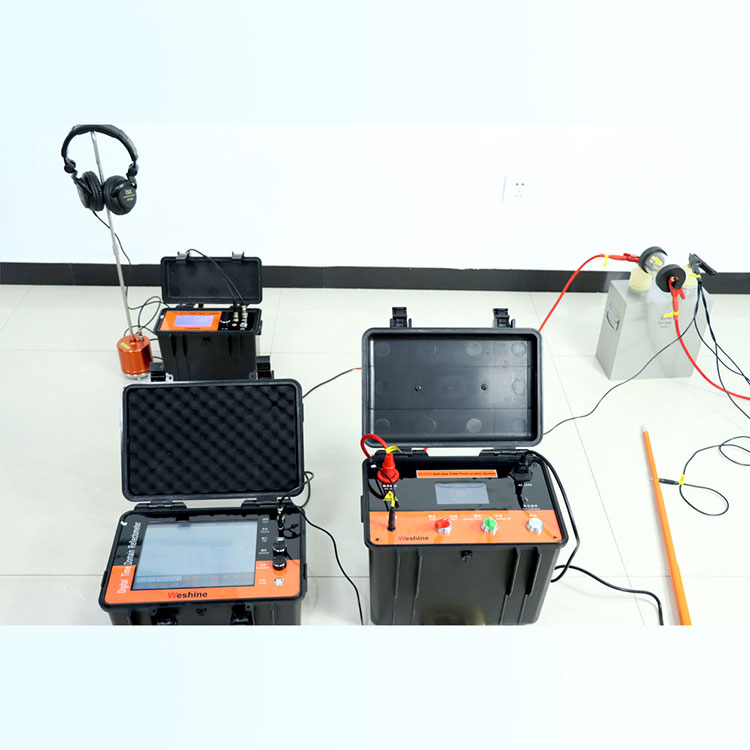

TDR Cable Fault Locator: Ako to funguje a prečo je to nevyhnutné pre presnú diagnostiku káblov

Hľadanie chýb v zakopaných alebo káblových kábloch tradične zahŕňalo deštruktívne metódy, ako je kopanie po celej dĺžke alebo rezanie kábla. Dnes,TDR Cable Fault Locatortoto úplne mení.Weshineposkytuje pokročiléTDR Cable Fault Locatorriešenia, ktoré nedeštruktívne určia miesta porúch. Základná technológia sa spolieha na reflektometriu v časovej oblasti, ktorá vysiela nízkoenergetický impulz po kábli a meria čas potrebný na odraz od poruchy.

Pracovný princíp

A TDR Cable Fault Locatorfunguje ako radar na káble. Do kábla spustí krátkodobý nízkonapäťový impulz. Keď impulz narazí na zmenu impedancie – ako je otvorený obvod, skrat alebo vniknutie vody – časť impulzu sa odrazí späť. Prístroj meria čas medzi odoslaním a prijatím impulzu. Pomocou známej rýchlosti šírenia (Vp) pre daný typ kábla vypočíta vzdialenosť k poruche podľa vzorca: Vzdialenosť = (Rýchlosť × Čas) / 2.

Prečo nedôjde k poškodeniu

Na rozdiel od vysokopotenciálnych testerov, ktoré kladú dôraz na izoláciu,TDR Cable Fault Locatorvyužíva úrovne energie hlboko pod výdržné napätie kábla. Nevyžaduje vstrekovanie vysokého prúdu alebo pretrhnutie plášťa kábla. Meranie je z pohľadu kábla pasívne – aplikuje sa iba krátky signál s nízkou spotrebou energie.Weshineinžinierstvo zaisťuje, že aj citlivé dátové alebo komunikačné káble zostanú počas testovania nepoškodené.

TDR Cable Fault Locator FAQ Bežné otázky

Otázka 1: Môže TDR Cable Fault Locator nájsť chyby na živých kábloch?

odpoveď:Áno, veľa modernýchTDR Cable Fault Locatorjednotiek, vrátane tých zWeshine, obsahujú vstavané filtre, ktoré blokujú napájacie signály 50/60 Hz. To umožňuje testovanie na nízkonapäťových kábloch pod napätím až do 400 V AC alebo DC bez poškodenia zariadenia alebo kábla. Pre bezpečnosť a presnosť na vysokonapäťových vedeniach by však mal byť kábel bez napätia.

Otázka 2: Aké typy porúch káblov dokáže TDR Cable Fault Locator identifikovať bez prestrihnutia kábla?

odpoveď: A TDR Cable Fault Locatordokáže identifikovať otvorené obvody, skraty, spoje, vniknutie vody alebo vlhkosti, rozdrvené časti a skorodované spoje. Tvar vlny odrazu zobrazuje vychýlenie nadol pri krátkej poruche a vychýlenie nahor pri otvorenej poruche. Nedokáže merať odporové poruchy s veľmi vysokým odporom (nad niekoľko stoviek ohmov) bez dodatočného príslušenstva, ako je vysokonapäťový oblúkový odrazový filter, ale štandardné nízkoodporové poruchy sa dajú ľahko lokalizovať.

Otázka 3: Aká je presnosť TDR Cable Fault Locator pre dlhé káble nad 1 km?

odpoveď:Presnosť závisí od nastavenia rýchlosti šírenia (Vp) a presnosti časovej základne zariadenia. Vysokokvalitné jednotky akoWeshine TDR Cable Fault Locatordosiahnuť ±1 % dosahu alebo ±0,5 metra, podľa toho, čo je väčšie. Pre 2 km kábel to znamená chybu do 20 metrov. Presnosť sa zlepšuje správnou kalibráciou Vp pomocou známej dĺžky kábla. Faktory prostredia, ako je teplota a starnutie káblov, môžu mierne ovplyvniť Vp, preto sa pre kritické merania odporúča rekalibrácia.

Praktický príklad aplikácie

Na meranie vzdialenosti poruchy operátor pripojíTDR Cable Fault Locatorna jeden vodič a tienenie alebo uzemnenie. Zariadenie automaticky vysiela impulzy a zobrazuje odrazenú vlnu. Vzdialenosť k poruche sa odčíta priamo na obrazovke.Weshinemodely zahŕňajú automatickú kalibráciu jedným tlačidlom a rozpoznávanie typu chyby, čím sa znižuje chyba používateľa a čas testovania.
