Zlyhá vaša prepäťová ochrana v dôsledku vnútornej vlhkosti alebo znečistenia povrchu?

Postupné zvyšovanie unikajúceho prúdu nemusí vždy znamenať azvodič prepätiadosiahol koniec svojej životnosti. V mnohých prípadoch môže rovnaký abnormálny údaj vyplývať z dvoch úplne odlišných príčin: prenikanie vnútornej vlhkosti alebo kontaminácia povrchu. Hoci obe podmienky ovplyvňujú elektrický výkon, vyžadujú si rôzne stratégie údržby. Nesprávna identifikácia základnej príčiny môže viesť k zbytočnej výmene zariadenia alebo, čo je ešte horšie, môže ponechať v prevádzke zhoršujúci sa zvodič.

Počas inšpekcií v teréne často vidím tímy údržby, ktoré sa spoliehajú na jedno meranie unikajúceho prúdu na posúdenie stavu zvodiča. Tento prístup len zriedka rozpráva celý príbeh. Meranie môžu ovplyvniť podmienky prostredia, znečistenie, vlhkosť a dokonca aj čistota krytu zvodiča. Bez dodatočného testovania je ťažké určiť, či sa problém nachádza vo vnútri zvodiča alebo len na jeho povrchu.

Táto príručka vysvetľuje, ako rozlišovať medzi vnútornou vlhkosťou a povrchovým znečistením, ktoré diagnostické metódy poskytujú najspoľahlivejšie výsledky a prečo je pre presnú údržbu zvodičov prepätia nevyhnutný postup systematického testovania.

Pochopenie dvoch najbežnejších režimov zlyhania

Vnútorná vlhkosť

Vnútorná vlhkosť je jedným z najzávažnejších spôsobov porúch ovplyvňujúcich zvodiče prepätia ZnO. Vlhkosť sa zvyčajne dostáva cez poškodené tesnenia, prasknuté kryty, starnúce tesnenia alebo výrobné chyby, ktoré umožňujú vodnej pare preniknúť do zvodiča v priebehu času.

Keď vlhkosť dosiahne varistorové bloky oxidu kovu (MOV), elektrické charakteristiky sa začnú meniť. Postupne sa zvyšuje zvodový prúd, znižuje sa izolačný odpor a zhoršuje sa tepelná stabilita. Ak problém pretrváva nekontrolovane, zvodič môže prípadne zaznamenať tepelný únik alebo katastrofické zlyhanie počas blesku alebo spínacieho rázu.

Na rozdiel od povrchovej kontaminácie nemožno vnútornú vlhkosť odstrániť bežným čistením. K poškodeniu dochádza vo vnútri utesneného krytu a vo všeobecnosti si vyžaduje opravu alebo výmenu zvodiča.

Medzi typické príčiny patria:

· Poškodené tesniace krúžky

· Zlé tesnenie počas výroby

· Mechanický vplyv počas prepravy

· Starnúce polymérové ​​tesnenia

· Dlhodobé vystavenie vlhkému prostrediu

· Vniknutie vody po poškodení krytu

Pretože sa tieto defekty vyvíjajú interne, často zostávajú neviditeľné počas bežných vizuálnych kontrol.

Povrchová kontaminácia

Povrchová kontaminácia pôsobí na zvodič úplne iným spôsobom.

Namiesto zmeny vnútorného izolačného systému vytvára kontaminácia vodivú vrstvu na vonkajšom povrchu krytu. Prach, priemyselné znečistenie, usadeniny soli, častice cementu a chemické zvyšky absorbujú vlhkosť zo vzduchu a zvyšujú vodivosť povrchu.

Keď vlhkosť stúpne, zvodový prúd začne pretekať cez kontaminovaný kryt a nie cez vnútornú izoláciu.

V závažných prípadoch môže tento stav viesť k:

· Unášanie povrchového zvodového prúdu

· Isk na suchom páse

· Sledovanie povrchu

· Preblesk znečistenia

· Dočasné prehriatie

Našťastie je tento typ problému často reverzibilný. Správne čistenie zvyčajne obnoví zvodový prúd na jeho normálnu úroveň.

Pre podniky pôsobiace v pobrežných oblastiach, ťažobné zariadenia, cementárne a chemický priemysel je povrchová kontaminácia často problémom bežnej údržby, a nie znakom zlyhania zachytávača.

Prečo obe chyby vyzerajú podobne

Jedným z dôvodov, prečo sú tieto dva režimy zlyhania často zamieňané, je to, že počas rutinného testovania vytvárajú podobné elektrické symptómy.

Obe podmienky môžu spôsobiť:

· Zvýšený celkový zvodový prúd

· Vyšší odporový prúd

· Nenormálna prevádzková teplota

· Znížený izolačný výkon

Ak sa spolieham iba na jedno meranie unikajúceho prúdu, nemôžem s istotou určiť, ktorá chyba je prítomná.

Rozdiel bude zreteľnejší až po skombinovaní niekoľkých diagnostických techník vrátane vizuálnej kontroly, čistenia, infračervenej termografie a analýzy historických trendov.

Ako odlíšiť vnútornú vlhkosť od povrchového znečistenia

Presná diagnostika vyžaduje viac než len zhromažďovanie elektrických údajov. Dodržiavam štruktúrovanú postupnosť testovania, ktorá postupne odstraňuje možné príčiny, až kým sa nevyjasní základný problém.

Krok 1: Vykonajte dôkladnú vizuálnu kontrolu

Každá diagnóza začína starostlivým vizuálnym vyšetrením.

Kontrolujem zachytávač na:

· Prasknutý polymérový kryt

· Rozbitý porcelán

· Poškodené koncové armatúry

· Zhoršenie tesnenia

· Únik oleja alebo vody

· Veľké hromadenie prachu

· Kontaminácia soľou

· Vtáčí trus

· Priemyselné znečistenie

Viditeľné poškodenie tesnenia okamžite zvyšuje moje podozrenie na vnútornú vlhkosť, zatiaľ čo silná vonkajšia kontaminácia zvyčajne naznačuje, že za abnormálne merania môže byť zodpovedný povrchový únik.

Fotografie zhotovené počas kontroly tiež poskytujú cennú dokumentáciu pre budúce porovnanie údržby.

Krok 2: Porovnajte únikový prúd s historickými záznamami

Historické údaje často poskytujú užitočnejšie informácie ako jeden výsledok testu.

Každýzvodič prepätiavyvíja svoj vlastný elektrický „odtlačok prsta“ počas testovania v továrni. Merania bežnej údržby možno potom porovnať s touto základnou líniou a identifikovať postupné zmeny výkonu.

Napríklad:

· Stabilný zvodový prúd počas niekoľkých rokov zvyčajne naznačuje zdravú vnútornú izoláciu.

· Pomalý, ale nepretržitý nárast môže naznačovať prenikanie vlhkosti alebo starnutie.

· Náhly nárast v obdobiach silného znečistenia často poukazuje na povrchovú kontamináciu.

Analýza trendov pomáha rozlíšiť dočasné vplyvy na životné prostredie od trvalého vnútorného zhoršenia.

Krok 3: Pred opätovným testovaním vyčistite istič

Toto je jedna z najjednoduchších, ale najúčinnejších diagnostických techník.

Po zaznamenaní počiatočného zvodového prúdu dôkladne vyčistím puzdro zvodiča pomocou schválených postupov údržby. Keď je povrch suchý, opakujem meranie za podobných podmienok prostredia.

Porovnanie týchto dvoch meraní často poskytuje najjasnejšiu indikáciu miesta poruchy.

Ak sa zvodový prúd po čistení výrazne zníži, pravdepodobne bola zodpovedná za kontamináciu povrchu.

Ak hodnoty zostanú takmer nezmenené, začnem skúmať vnútornú vlhkosť alebo zhoršenie izolácie.

Toto porovnanie pred a po tvorí jeden z najsilnejších dôkazov v praktickej diagnostike zvodičov.

Krok 4: Použite infračervenú termografiu

Infračervená termografia poskytuje ďalší cenný diagnostický nástroj.

Ako sa vyvíja vnútorné poškodenie, poškodené bloky MOV často generujú lokalizované zahrievanie, pretože zvodový prúd sa vo vnútri zvodiča zvyšuje.

Pomocou termovíznej kamery porovnávam rozloženie teploty s blízkymi zvodičmi pracujúcimi za podobných podmienok.

Lokalizované horúce miesta môžu naznačovať:

· Vnútorná vlhkosť

· Starnúce bloky MOV

· Nadmerný odporový prúd

· Vnútorné chyby

Na rozdiel od toho povrchová kontaminácia zvyčajne vytvára rovnomernejšie teplotné vzorce, pokiaľ sa už nevyvinuli silné iskrenie v suchom páse.

Tepelná inšpekcia tiež ponúka výhodu detekcie abnormálnych prevádzkových podmienok bez odpojenia zvodiča z prevádzky.

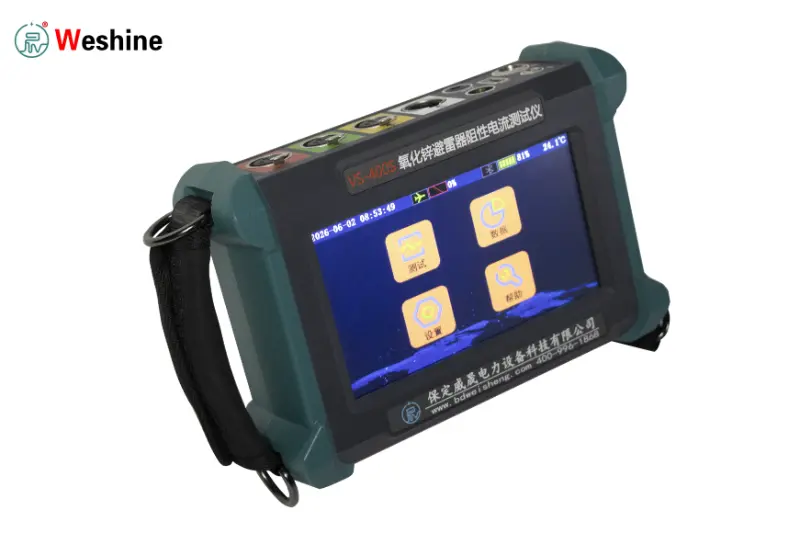

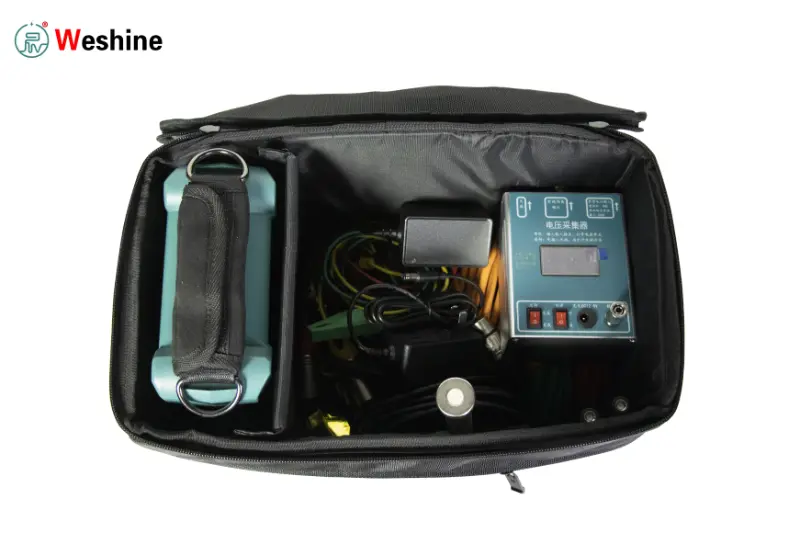

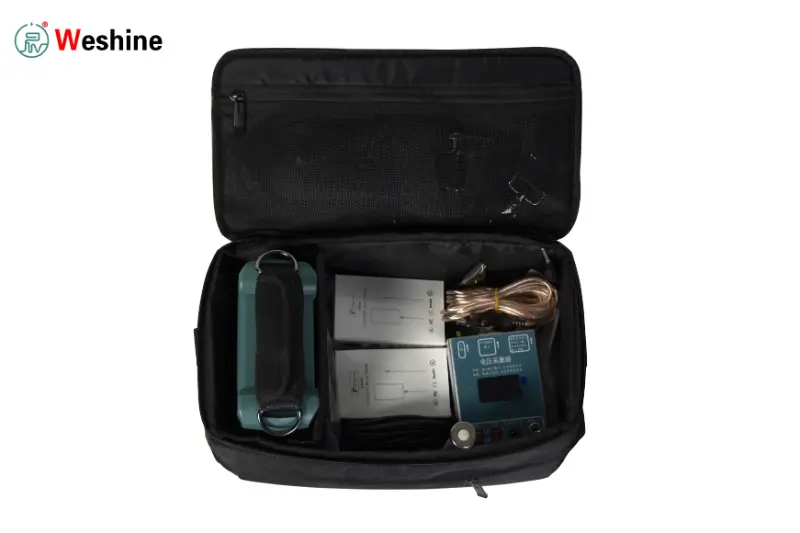

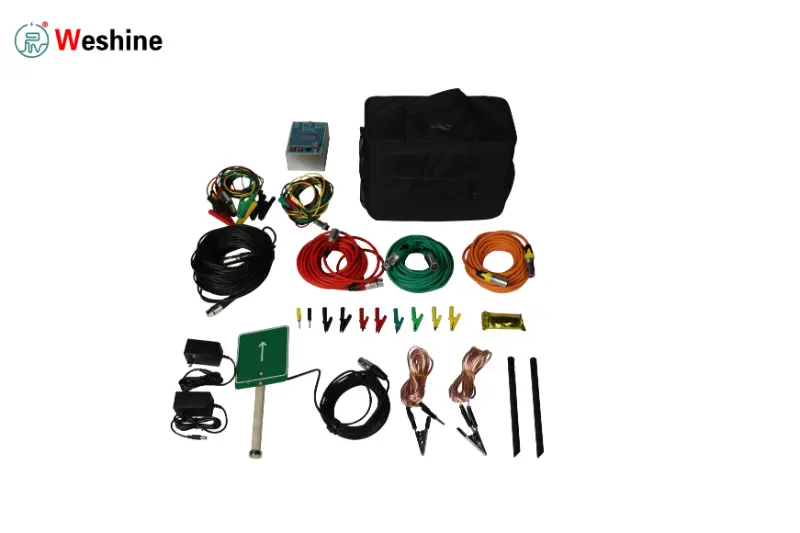

Krok 5: Použite pokročilé elektrické diagnostické testy

Keď rutinná kontrola neposkytuje definitívnu odpoveď, prechádzam na pokročilejšie diagnostické metódy.

Bežné techniky zahŕňajú:

· Testovanie čiastočného vybitia (PD) na zistenie defektov izolácie vo vnútri zvodiča.

· U1mA Reference Voltage Measurement na vyhodnotenie elektrických charakteristík blokov MOV.

· Harmonická analýza zvodového prúdu na presnejšie oddelenie kapacitných a odporových komponentov.

· Testovanie izolačného odporu, ak je to vhodné, na podporu celkovej diagnózy.

Každá metóda poskytuje dodatočné informácie o vnútornom stave zvodiča, čo umožňuje technikom údržby rozlíšiť medzi dočasnými vplyvmi prostredia a trvalou degradáciou izolácie s oveľa väčšou istotou.

Ako výrobcovia znižujú vlhkosť a znečistenie

Moderný dizajn zvodičov prepätia za posledné dve desaťročia výrazne pokročil. Výrobcovia sa teraz zameriavajú na predchádzanie poruchám skôr, ako zariadenie opustí továreň, než aby sa spoliehali iba na údržbu v teréne.

Vylepšené tesniace systémy

Tesniaci systém je prvou bariérou proti prenikaniu vlhkosti.

Dobre navrhnutý zvodič používa vysokokvalitné tesniace krúžky, kovové armatúry odolné voči korózii a starostlivo kontrolované montážne procesy, aby sa zabránilo prenikaniu vodnej pary do krytu. Dokonca aj malá chyba okolo koncovej armatúry môže umožniť prenikanie vlhkosti pomaly počas niekoľkých rokov.

Pre aplikácie v tropických alebo prímorských oblastiach odporúčam namiesto spoliehania sa na štandardné produkty zvoliť zvodiče špeciálne navrhnuté pre prostredie s vysokou vlhkosťou.

Silikónový polymér vs. porcelánové puzdro

Materiál krytu má zásadný vplyv na dlhodobý výkon v znečistenom prostredí.

Silikónové polymérové ​​kryty sa stali preferovanou voľbou pre mnoho zariadení, pretože ponúkajú:

· Vynikajúci hydrofóbny výkon

· Nižšie požiadavky na údržbu

· Lepšia odolnosť voči kontaminácii

· zníženie hmotnosti

· Vylepšená odolnosť proti nárazu

Hydrofóbny povrch spôsobuje, že voda vytvára kvapôčky namiesto vytvárania súvislého vodivého filmu, čo pomáha znižovať povrchový zvodový prúd počas dažďa alebo hmly.

Porcelánové kryty zostávajú v niektorých inštaláciách bežné kvôli ich mechanickej pevnosti a dlhej prevádzkovej histórii. Vo všeobecnosti však vyžadujú častejšie čistenie v silne znečistenom alebo pobrežnom prostredí, pretože nečistoty ľahšie priľnú k povrchu.

Najlepšia voľba závisí od podmienok prostredia, stratégie údržby a požiadaviek projektu.

Optimalizácia plazivej vzdialenosti

Plazivá vzdialenosť je ďalším dôležitým konštrukčným faktorom.

Zväčšenie vzdialenosti pozdĺž povrchu krytu sťažuje vznik zvodového prúdu v kontaminovaných podmienkach.

Výrobcovia často poskytujú rôzne povrchové vzdialenosti pre:

· Svetelné znečistenie

· Stredné znečistenie

· Silné priemyselné znečistenie

· Pobrežné prostredie

· Púštne oblasti

Výber zvodiča s vhodnou povrchovou vzdialenosťou výrazne znižuje riziko preskoku znečistenia počas dlhodobej prevádzky.

Environmentálne kvalifikačné testovanie

Pred vstupom do komerčnej výroby prechádzajú vysokokvalitné zvodiče prepätia environmentálnymi kvalifikačnými testami, ktoré simulujú roky prevádzky v náročných prevádzkových podmienkach.

Tieto hodnotenia môžu zahŕňať:

· Cyklovanie vlhkosti

· Testovanie soľnou hmlou

· Starnutie UV žiarením

· Cyklovanie teploty

· Testy prieniku vody

· Mechanické vibrácie

· Overenie tepelnej stability

Tieto testy pomáhajú overiť, či si tesniaci systém a materiály krytu zachovávajú spoľahlivý výkon počas očakávanej životnosti produktu.

Terénna inšpekcia a preventívna údržba

Dokonca aj najlepšie navrhnutý zvodič prepätia vyžaduje rutinnú kontrolu.

Program preventívnej údržby je oveľa efektívnejší ako čakanie na poruchu.

Vytvorte štandardný kontrolný postup

Počas každej návštevy údržby dodržiavam dôslednú postupnosť kontrol:

1. Overte identifikáciu zariadenia.

2. Vykonajte úplnú vizuálnu kontrolu.

3. Zaznamenajte okolitú teplotu a vlhkosť.

4. Skontrolujte kryt, či nie je znečistený.

5. Zmerajte zvodový prúd.

6. V prípade potreby vyčistite kryt.

7. Zopakujte elektrické meranie.

8. Porovnajte výsledky s predchádzajúcimi kontrolnými záznamami.

Použitie rovnakého postupu zakaždým zlepšuje konzistenciu merania a zjednodušuje dlhodobú analýzu trendov.

Prispôsobte údržbu miestnym podmienkam

Frekvencia inšpekcií by mala určovať podmienky prostredia.

Napríklad:

· Pobrežné rozvodne môže vyžadovať čistenie niekoľkokrát do roka kvôli usadeninám soli.

· Priemyselné zariadenia sú často vystavené silnému prachu alebo chemickej kontaminácii.

· Vlhké tropické oblasti vyžadujú zvýšenú pozornosť stavu tesnenia a prenikania vlhkosti.

· V inštaláciách v púšti sa hromadí jemný piesok, ktorý v kombinácii s vlhkosťou môže zvýšiť povrchovú vodivosť.

Namiesto dodržiavania pevného intervalu údržby odporúčam upraviť plány kontrol podľa miestnych podmienok prostredia a historických údajov o výkone.

Uchovávajte kompletné záznamy o údržbe

Dobré záznamy o údržbe sú rovnako cenné ako presné merania.

Každá kontrola by mala dokumentovať:

· Dátum kontroly

· Poveternostné podmienky

· Okolitá teplota

· Relatívna vlhkosť

· Unikajúci prúd

· Vykonalo sa čistenie

· Výsledky tepelného zobrazovania

· Vizuálne pozorovania

· Nápravné opatrenia

Historické záznamy uľahčujú identifikáciu postupného zhoršovania a podporujú diskusie o záruke, ak dôjde k poruche.

Bežné diagnostické chyby

Mnoho nesprávnych rozhodnutí o údržbe vyplýva skôr z neúplnej diagnózy než z chybného testovacieho zariadenia.

Niektoré z najčastejších chýb zahŕňajú:

Súdiac podľa čítania jediného únikového prúdu

Zvodový prúd sa mení s vlhkosťou, znečistením a prevádzkovými podmienkami.

Jedno meranie len zriedka poskytuje dostatok dôkazov na potvrdenie vnútorného zhoršenia

Vynechanie čistenia pred testovaním

Čistenie je jedným z najjednoduchších dostupných diagnostických nástrojov.

Bez porovnania meraní pred a po čistení je ťažké určiť, či abnormálny prúd vzniká vo vnútri zvodiča alebo len na jeho povrchu

Závisí len od vizuálnej kontroly

Zvodič sa môže javiť ako úplne normálny, zatiaľ čo vo vnútri krytu dôjde k vážnemu poškodeniu vlhkosťou.

Elektrické merania by mali vždy sprevádzať vizuálne kontroly.

Ignorovanie historických trendov

Analýza trendov často odhalí problémy, ktoré jednotlivé merania nedokážu.

Pomalý nárast zvodového prúdu v priebehu niekoľkých rokov zvyčajne poskytuje silnejší dôkaz zhoršenia ako jeden izolovaný údaj.

Výber správneho lapača pre drsné prostredie

Výber zariadenia hrá hlavnú úlohu v dlhodobej spoľahlivosti.

Pri inštaláciách vystavených silnému znečisteniu, vysokej vlhkosti alebo pobrežným podmienkam odporúčam hodnotiť viac ako základné elektrické parametre.

Dôležité úvahy zahŕňajú:

· Materiál puzdra

· Pevná vzdialenosť

· Technológia tesnenia

· Trieda znečistenia

· Environmentálne kvalifikačné testovanie

· Kontrola kvality od výrobcu

· Dostupnosť technickej podpory

Výrobcovia, ktorí ponúkajú prispôsobený dizajn pre špecifické podmienky prostredia, často poskytujú lepší dlhodobý výkon ako štandardné produkty používané mimo ich zamýšľaného použitia.

Úzka spolupráca medzi výrobcami, dodávateľmi EPC, utilitami a tímami údržby tiež vytvára cennú spätnú väzbu, ktorá zlepšuje budúce návrhy produktov.

Často kladené otázky

1. Ako môžem rýchlo rozlíšiť vnútornú vlhkosť od povrchovej kontaminácie?

Najpraktickejšou metódou je porovnanie zvodového prúdu pred a po čistení zvodiča.

Ak sa prúd po čistení výrazne zníži, pravdepodobnou príčinou je kontaminácia povrchu. Ak dôjde k malej alebo žiadnej zmene, odporúča sa ďalšie vyšetrenie vnútornej vlhkosti.

2. Ako často by sa mali zvodiče prepätia čistiť?

Neexistuje univerzálny interval údržby.

Frekvencia čistenia závisí od podmienok prostredia, úrovne znečistenia, vlhkosti a miestnych postupov údržby. Pobrežné a priemyselné lokality vo všeobecnosti vyžadujú častejšie kontroly ako čisté vnútrozemské prostredie.

3. Stačí samotná vizuálna kontrola?

Nie

Vizuálna kontrola môže identifikovať praskliny, kontamináciu a zjavné mechanické poškodenie, ale nedokáže odhaliť mnohé vnútorné izolačné problémy.

Elektrické testovanie zostáva nevyhnutné pre spoľahlivé posúdenie stavu.

4. Ktorý materiál krytu funguje lepšie v znečistenom prostredí?

Plášte zo silikónového polyméru vo všeobecnosti poskytujú lepšiu odolnosť voči kontaminácii vďaka svojim hydrofóbnym povrchovým vlastnostiam.

Správny výber produktu by však mal vždy zohľadňovať mechanické požiadavky, prevádzkové prostredie, možnosti údržby a príslušné priemyselné normy.

Záver

Zvýšenie zvodového prúdu automaticky neznamená, že zlyhal zvodič prepätia. Vnútorná vlhkosť a povrchová kontaminácia často spôsobujú podobné elektrické symptómy, vyžadujú si však úplne odlišné stratégie údržby. Presná diagnostika závisí skôr od kombinácie vizuálnej kontroly, meraní unikajúceho prúdu, čistenia a opätovného testovania, infračervenej termografie a pokročilej elektrickej diagnostiky, než od spoliehania sa na jediný výsledok testu.

Podľa mojich skúseností sa najspoľahlivejšie programy údržby zameriavajú na analýzu trendov namiesto izolovaných meraní. Porovnanie aktuálnych výsledkov so základnými údajmi továrne a záznamami o historických kontrolách poskytuje oveľa jasnejší obraz o stave zvodiča v priebehu času. Keď sa tento prístup skombinuje s vhodným výberom produktov, pravidelnou preventívnou údržbou a starostlivým monitorovaním životného prostredia, môžu verejné služby a priemyselné zariadenia znížiť neočakávané poruchy, predĺžiť životnosť zvodičov a zlepšiť celkovú spoľahlivosť ich energetických systémov.
