Čo je test čiastočného vybitia a prečo je nevyhnutný pre integritu elektrického zariadenia

Partial Test vybíjaniahrá kľúčovú úlohu v diagnostike vysokonapäťovej izolácie a prediktívnej údržbe. V tomto komplexnom článku skúmame, čo je čiastočný výboj (PD), ako funguje testovacie zariadenie PD a prečo vysokokvalitné testovacie systémy – ako napr.WeshineTest čiastočného vybitiariešenia – sú nevyhnutné na predchádzanie nákladným elektrickým poruchám.

📌 Zhrnutie článku

Tento blog obsahuje:

• Základné koncepty čiastočného výboja a jeho vplyv na elektrické systémy.
• Ako sa vykonáva test čiastočného vybitia a typy metód detekcie PD.
• Technické vlastnosti a výhody moderných testovacích zariadení PD vrátane tých, ktoré ponúkaWeshine.:contentReference[oaicite:0]{index=0}
• Priemyselné prípady použitia a štandardy pre testovanie PD.
• Praktická porovnávacia tabuľka uvádzajúca metódy testovania PD a kľúčové úvahy.
• Časté otázky na zodpovedanie bežných otázok o technológii testovania PD.
• Praktické poradenstvo pri výbere správneho systému testovania PD s jasnou výzvouKontaktujte násna konci.

📑 Obsah

• Čo je čiastočný výboj?
• Prečo vykonať test čiastočného vybitia?
• Ako funguje testovanie čiastočného vybitia
• VýhodyWeshine test čiastočného vybitiaVybavenie
• Porovnanie: PD testovacie metódy
• Typické aplikácie
• Často kladené otázky
• Záver a kontakt

🔍 Čo je čiastočné vybitie?

Čiastočný výboj (PD)sa vzťahuje na lokalizovaný elektrický výboj, ktorý len čiastočne premosťuje izoláciu medzi vodičmi. Na rozdiel od úplných porúch, udalosti PD nie sú úplne oblúkové medzi vodičmi, ale vyžarujú elektromagnetické signály, akustické emisie a elektrické impulzy, ktoré znamenajú namáhanie izolácie. K týmto výbojom dochádza, keď sa v izolačnom médiu alebo na jeho povrchu vytvoria nepatrné dutiny, sledovanie povrchu, koróna alebo mikroskopické defekty.:contentReference[oaicite:1]{index=1}

Hoci je PD spočiatku malé a často nezistiteľné rutinnými kontrolami, urýchľuje degradáciu izolácie v priebehu času. Porucha izolácie je v skutočnosti hlavnou príčinou porúch elektrického zariadenia a PD je často najskorším zistiteľným príznakom zhoršenia izolácie.:contentReference[oaicite:2]{index=2}

📊 Prečo vykonať test čiastočného vybitia?

A Test čiastočného vybitiaje kritický nástroj prediktívnej údržby používaný na:

• Zistite včasné príznaky poruchy izolácie skôr, ako dôjde ku katastrofálnej poruche.
• Vyhodnoťte dielektrický stav aktív, ako sú transformátory, rozvádzače, káble a motory.
• Zlepšite prevádzkovú spoľahlivosť, bezpečnosť a životný cyklus majetku.

Bez testovania PD môžu chyby vysokonapäťovej izolácie postupovať nepozorovane, čo v konečnom dôsledku vedie k neplánovaným prestojom, nákladným opravám a bezpečnostným rizikám.

⚙️ Ako funguje testovanie čiastočného vybitia

Moderné testovanie PD zahŕňa pokročilé nástroje schopné detegovať elektrické, akustické a elektromagnetické podpisy spojené s udalosťami výboja. Tieto testovacie systémy často používajú viaceré metódy detekcie, vrátane:

• Ultrazvuková detekcia– sníma vysokofrekvenčné zvukové vlny vyžarované aktivitou PD.:contentReference[oaicite:3]{index=3}
• Vysokofrekvenčné transformátory prúdu (HFCT)– zachytávanie prúdových impulzov PD.:contentReference[oaicite:4]{index=4}
• UHF senzory– detekovať ultravysokofrekvenčné elektromagnetické vlny.:contentReference[oaicite:5]{index=5}
• Prechodné zemné napätie (TEV)detekcia – zaznamenáva napäťové prechody na kovových povrchoch.:contentReference[oaicite:6]{index=6}

Údaje z týchto senzorov sa analyzujú, aby sa vytvorili mapy intenzity PD, priebehy a správy o trendoch, ktoré umožňujú presné vyhodnotenie a plánovanie nápravných opatrení.

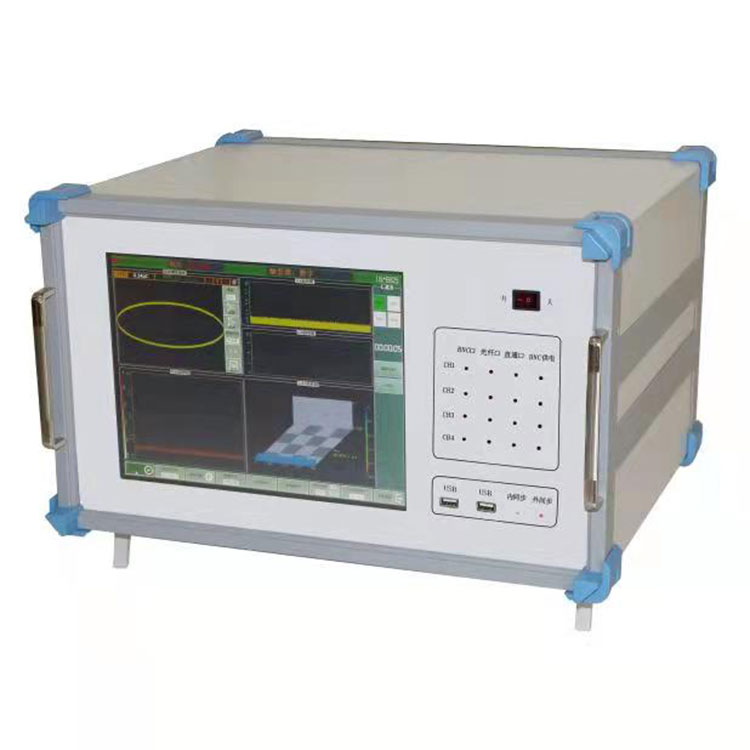

⭐ VýhodyWeshine test čiastočného vybitiaVybavenie

Weshine Electricponúka širokú škálu PD testovacích riešení navrhnutých pre spoľahlivosť, presnosť a jednoduché použitie. Ako profesionálny výrobca a dodávateľ testovacích systémov PD,Weshineprodukty môžu:

• Identifikujte chyby izolácie vrátane sledovania povrchu, koróny, iskrenia, vnútorných dutín a plávajúcich elektród.:contentReference[oaicite:7]{index=7}
• Podpora viacerých režimov detekcie PD pre komplexnú diagnostiku.
• Poskytnite intuitívnu vizualizáciu údajov pomocou zobrazenia priebehov a analytických nástrojov.
• Ponúka robustný hardvér vhodný pre terénne a laboratórne prostredie.

Či už sa používa na rutinnú kontrolu alebo podrobnú analýzu izolácie transformátora a vysokonapäťového príslušenstva,Weshine test čiastočného vybitiasystémy prinášajú pokročilú diagnostiku do zložitých pracovných postupov údržby elektrickej energie.

📈 Porovnanie testovacích metód čiastočného výboja

💡 Typické aplikácie testovania čiastočného vybitia

Skúšky čiastočného vybitiasa používajú v širokej škále vysokonapäťových elektrických zariadení:

• Transformátory:Na zabezpečenie celistvosti vinutia a izolácie.
• Spínací prístroj:Na identifikáciu zhoršenej izolácie pred poruchou.
• Vysokonapäťové káble:Na určenie slabých izolačných zón.:contentReference[oaicite:8]{index=8}
• Rotačné stroje:Na vyhodnotenie izolácie motora a generátora.:contentReference[oaicite:9]{index=9}

❓ Často kladené otázky

Čo zisťuje test čiastočného vybitia?

Identifikuje lokalizované defekty izolácie, ako je koróna, dutiny, sledovanie povrchu alebo plávajúce elektródy, ktoré môžu časom viesť k zlyhaniu izolácie.

Je testovanie PD nedeštruktívne?

Áno – správny test PD je nedeštruktívny a možno ho vykonať pri normálnom prevádzkovom napätí na posúdenie izolačného stavu bez poškodenia zariadenia.:contentReference[oaicite:10]{index=10}

Ako často by sa mali vykonávať PD testy?

Frekvencia závisí od veku majetku, kritickosti a environmentálneho stresu, ale pre vysokonapäťovú infraštruktúru sú bežné pravidelné intervaly (napr. ročne).

Môže testovanie PD nahradiť iné elektrické testy?

Nie – dopĺňa ďalšie diagnostiky, ako je izolačný odpor a hipot testy, aby poskytoval holistické hodnotenie.

📬 Záver a kontakt

Stručne povedané, aTest čiastočného vybitiaje životne dôležitá pre zabezpečenie dlhodobého zdravia vysokonapäťových izolačných systémov. Pokročilé vybavenie – ako naprWeshine test čiastočného vybitiaplatformy — umožňuje presnú detekciu, jasnú diagnostiku a lepšiu spoľahlivosť aktív.:contentReference[oaicite:11]{index=11}

Ak ste pripravení vylepšiť svoju stratégiu údržby pomocou profesionálnych testovacích nástrojov PD alebo chcete prispôsobené testovacie riešenie,Kontaktujte nászískať odborné poradenstvo, informácie o cenách a prispôsobené odporúčania. Náš tím rád podporí vaše technické a obstarávacie potreby.
